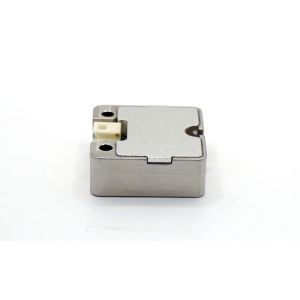

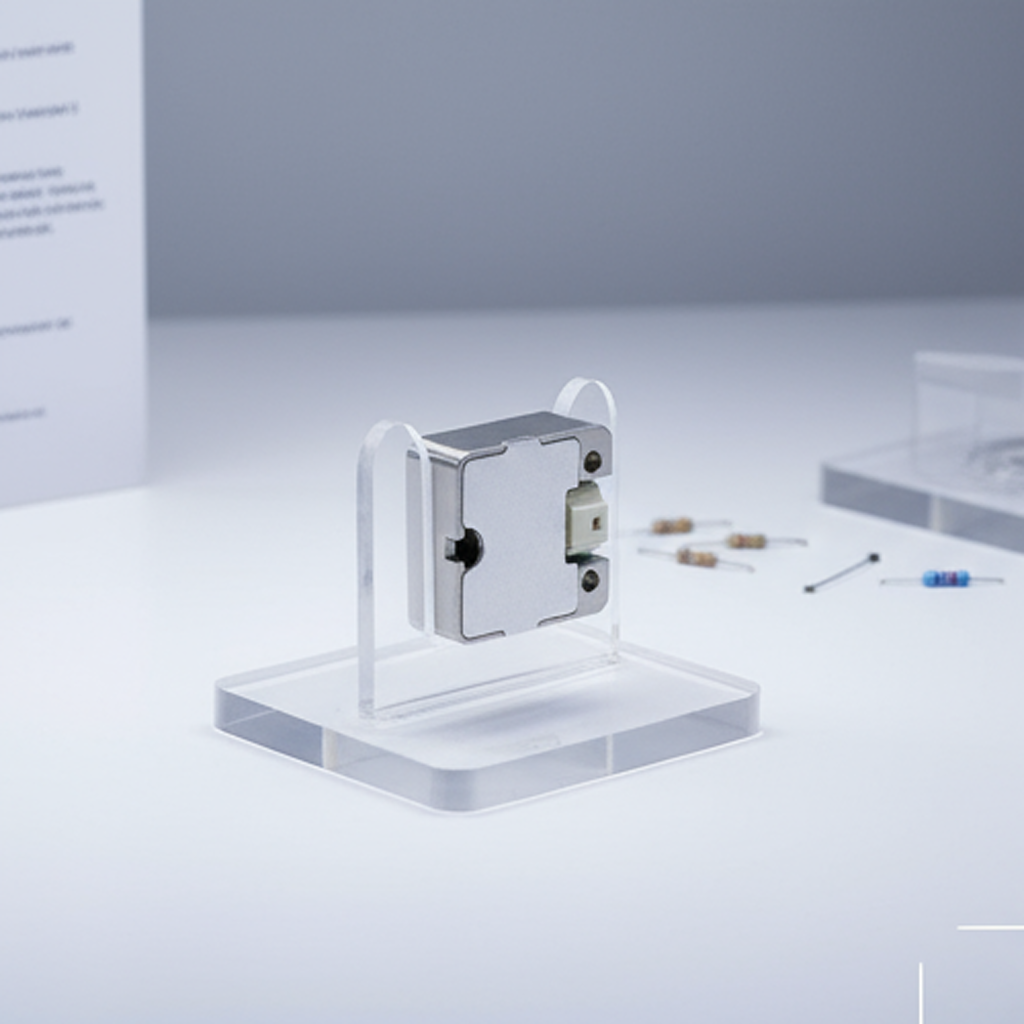

Sensor de vitesse angulaire inertielle effet optique Sagnac Fibre Gyro
Ce produit est un capteur de vitesse angulaire inertielle basé sur l'effet optique de Sagnac, qui est utilisé pour mesurer la vitesse angulaire du support le long de l'axe sensible du produit.L'unité de détection de la vitesse angulaire du produit est un anneau en fibre optique, un circuit de détection numérique en boucle fermée est adopté pour extraire la différence de trajectoire optique de la propagation de la lumière dans le sens des aiguilles d'une montre et dans le sens inverse causée par la vitesse angulaire physique externe,qui est détecté par l'anneau de fibre optique, et pendant ce temps, un signal de tension converti à partir d'un signal de différence de trajectoire optique est soumis à une rétroaction et à un contrôle en boucle fermée, de sorte que la modulation et la démodulation du signal sont réalisées,et l'objectif de détection du signal de vitesse angulaire est atteint.
Ce produit est composé d'une unité optique de détection de la vitesse angulaire et d'une unité de détection du signal, fournissant des informations d'accroissement angulaire sur un seul axe et des informations sur la température interne.
Les produits sont principalement adaptés à des applications telles que les systèmes de navigation inertielle de moyenne précision, les systèmes de positionnement et d'orientation et les systèmes de servo stabilisation.
Les principaux composants du produit sont les suivants:
les dimensions globales (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × P × H);
Dimensions d'installation (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, comme indiqué sur la figure.
Paramètres principaux
| Numéro de série | Élément d'essai | Unité | Exigences techniques |
| 1 | Dimensions globales | mm | 50 × 50 × 32 |
| 2 | Heure de début | 5 | 5s |
| 3 |
Stabilité de biais zéro (10 secondes en douceur) |
(°) /h | ≤ 01 |
| 4 | Répétabilité zéro biais | (°) /h | ≤ 01 |
| 5 | Coefficient de marche aléatoire | (o) /h1/2 | ≤ 001 |
| 6 | Facteur d'échelle non linéaire | en ppm | ≤ 50 |
| 7 | Répétabilité par facteur d'échelle | en ppm | ≤ 50 |
| 8 | Température de fonctionnement | °C | -40 à +70 |
| 9 | Température de stockage | °C | -50 à +70 |
| 10 | Plage dynamique | (°) /s | ± 500 |
| 11 | Voltage d'alimentation | V | +5V |
| 12 | Consommation d'énergie à l'état d'équilibre (température totale) | W | < 4 |
| 13 | Largeur de bande | Hz | ≥ 200 |
