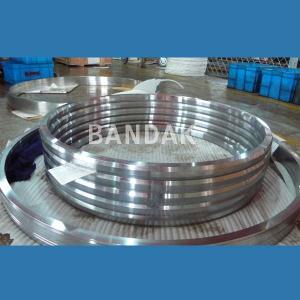

Type garniture octogonale d'api R de joint d'anneau
Normes internationales :
1)À la norme d'api 6A.
2)À la norme d'ASME B16.20.
3)Pour adapter des brides d'ASME, des BS et DIN.
Des garnitures de joint de l'anneau BKG-1102 sont usinées des types de variété de métal solide forgé tels que le fer mou, le métal ANSI304, ANSI316, ANSI321 ou tout autre métal d'alliage. Elles sont conçues pour la haute pression et la température ou les applications corrosives élevées avec la forme et le matériel appropriés. Le joint commun de garnitures d'anneau par une première ligne contact ou une action de bordure comme forces de compression sont appliqué. La dureté de l'anneau devrait toujours être 30-40HB moins que la dureté de brides pour empêcher la déformation de bride. La dimension des garnitures standard de joint d'anneau et les cannelures couvrent ASME B16.20 et api 6A, api 17D et ASME B16.5/B16.20.
Type garniture ovale de BKG1102A R de joint d'anneau
La garniture commune d'anneau avec la section transversale ovale est au commencement développée pour des applications de haute température et de pression. Elle est encore employée dans le vieux type cannelure inférieure ronde aujourd'hui
Type garniture octogonale de BKG1102B R de joint d'anneau
Sonnez la garniture commune avec la section transversale octogonale est préféré par morden les brides cannelées et a une efficacité plus élevée de cachetage que les types ovales.
Garniture de joint d'anneau de BKG1102C RX
RX est employé aux pressions jusqu'à 15 000 livres par pouce carré (MPA 103). il est adhéré à api 6A et interchangeable avec les anneaux octogonaux standard, il peut tirer profit de la pression du liquide de conteneur d'effectuer bien un joint.
Garniture de joint d'anneau de BKG1102D BX
Toutes les garnitures de BX incorporent un trou d'équilibre de pression pour assurer l'égalisation de la pression qui peut être emprisonnée dans les cannelures, il est seulement employées en brides d'api 6BX. BX est employé aux pressions jusqu'à 15 000 livres par pouce carré.
|
Taille normale
|
Pression de bride
|
|
150
|
300-600
|
900
|
1500
|
2500
|
|
1/2
|
-
|
R-11
|
R-12
|
R-12
|
R-13
|
|
3/4
|
-
|
R-13
|
R-14
|
R-14
|
R-16
|
|
1
|
R-15
|
R-16
|
R-16
|
R-16
|
R-18
|
|
1-1/4
|
R-17
|
R-18
|
R-18
|
R-18
|
R-21
|
|
1-1/2
|
R-19
|
R-20
|
R-20
|
R-20
|
R-23
|
|
2
|
R-22
|
R-23
|
R-24
|
R-24
|
R-26
|
|
2-1/2
|
R-25
|
R-26
|
R-27
|
R-27
|
R-28
|
|
3
|
R-29
|
R-31
|
R-31
|
R-35
|
R-32
|
|
3-1/2
|
R-33
|
R-34
|
R-34
|
-
|
-
|
|
4
|
R-36
|
R-37
|
R-37
|
R-39
|
R-38
|
|
5
|
R-40
|
R-41
|
R-41
|
R-44
|
R-42
|
|
6
|
R-43
|
R-45
|
R-45
|
R-46
|
R-47
|
|
8
|
R-48
|
R-49
|
R-49
|
R-50
|
R-51
|
|
10
|
R-52
|
R-53
|
R-53
|
R-54
|
R-55
|
|
12
|
R-56
|
R-57
|
R-57
|
R-58
|
R-60
|
|
14
|
R-59
|
R-61
|
R-62
|
R-63
|
-
|
|
16
|
R-64
|
R-65
|
R-66
|
R-67
|
-
|
|
18
|
R-68
|
R-69
|
R-70
|
R-71
|
-
|
|
20
|
R-72
|
R-73
|
R-74
|
R-75
|
-
|
|
22
|
R-80
|
R-81
|
-
|
-
|
-
|
|
24
|
R-76
|
R-77
|
R-78
|
R-79
|
-
|
|
26
|
-
|
R-93
|
R-100
|
|
-
|
|
28
|
-
|
R-94
|
R-101
|
|
-
|
|
30
|
-
|
R-95
|
R-102
|
|
--
|
