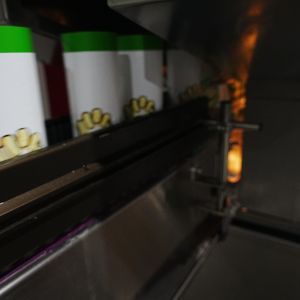

L'applicateur à manchon rétractable entièrement automatique de cinquième génération, adapté à la ligne de production de boissons 30000BPH, est testé dans l'atelier.
Type de bouteille applicable: applicable à l'emballage de différents types de bouteilles, y compris, mais sans s'y limiter, les bouteilles rondes, ovales, carrées ou autres bouteilles de forme spéciale.
Matériaux de bouteille applicables: bouteilles en PET/PE/PP, bouteilles en verre, etc.
L'étiquetage doit être effectué à la vitesse de l'appareil.
Différents noms de produits de labeler à manches:
Machine d'étiquetage à manches rétrécissantes
Étiqueteur à manches
Appareil d'étiquetage à manches à double tête
Machines d'étiquetage à manche à tête unique
Machine d'étiquetage à manches en boîte
Étiqueteur
Machines à manches automatiques
Machines à manches de bouteilles
Machine à étiqueter automatiquement les manchons
La bière peut rétrécir l' applicateur de manche
Machine d'étiquetage à manches rétrécissantes
Machine à manches d'étiquette
Récupération du manche
Machine d' étiquetage de rétrécissement
Étiqueteur à manches
Machine d'étiquetage à manches rétrécissantes
Machines d'étiquetage, tunnels et applicateurs à manches rétrécissantes
1.Encadrement de l'équipement de la cinquième génération de l'applicateur à manche rétractable entièrement automatique adapté à la ligne de production de boissons 30000BPH est testé dans l'atelier:
Étiqueteuse à manches à grande vitesse Peiyu (technologie d'étiquetage la plus avancée, zéro éboulement, machine d'étiquetage à rouleaux)
Unité d'étiquetage à rouleaux à grande vitesse: étiquetage à rouleaux + système d'alimentation à plusieurs rouleaux:
(la disposition réelle est conçue en fonction du site de l'atelier).
En tant que l'une des machines d'étiquetage à manches les plus avancées technologiquement dans le monde, la machine d'étiquetage à manches à rouleaux à grande vitesse Peiyu ne nécessite qu'une seule unité et peut emballer jusqu'à 48,000 conteneurs par heure.
Comparé aux machines traditionnelles, le procédé d'étiquetage du manchon et le principe de conception éliminent les écailles de l'étiquette causées par la découpe du disque de coupe.La machine d'étiquetage à manches à grande vitesse Peiyu adopte une conception sans disque de coupe, et utilise un mécanisme unique de commande et de brossage pour déplacer continuellement les étiquettes pour les séparer, plutôt que d'opérer de manière intermittente,en réalisant ainsi des emballages d'étiquetage à manchon à grande vitesse.
L'outil de perforation rotatif est utilisé pour percer des micro-trous sur l'étiquette du manchon, avec zéro excavation, et l'étiquette du manchon fonctionne en continu sans pauses de rythme.
SPC-650 est la cinquième génération de la machine d'étiquetage à manchon développée par la technologie d'emballage Peiyu.
1) Haute vitesse et stabilité, longue durée de vie, configuration d'action fiable et raisonnable.et prolonge considérablement la durée de vie de l'équipementLe système de servo moteur est largement utilisé pour conduire, de sorte que le film rétractable peut être transporté, positionné et rétréci à une taille fixe.
Le concept d'harmonie homme-machine est incarné dans le processus de conception,et les risques de sécurité causés par un mauvais fonctionnement sont automatiquement vérifiés et bloqués.
3) Il est facile de remplacer les matériaux d'emballage et adopte une conception modulaire et un remplacement manuel simple.
2Le scénario d'application de l'applicateur à manchon rétractable entièrement automatique de cinquième génération, adapté à la chaîne de production de boissons de 30000 BPH, est en cours de test dans l'atelier:
L'étiqueteur à manches est largement utilisé dans la ligne de production d'eau, la ligne de production de boissons, la ligne de production d'aliments en conserve, la ligne de production d'aliments pour animaux de compagnie, la ligne de production de bière, la ligne de production d'assaisonnements liquides, etc.
3Les principaux paramètres techniques de l'applicateur à manche rétractable entièrement automatique de cinquième génération, adapté à la ligne de production de boissons de 30000 BPH, sont testés dans l'atelier:
| Modèle d'équipement | Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur. |
| Capacité de production | 1000 bouteilles/minute (hauteur ≤ 100 mm) |
| Taux de réussite de l'étiquetage | ≥ 99,9% |
| Diamètre du flacon | 50mm ≈ 95mm, taille spéciale peut être conçue séparément |
| Hauteur du flacon | 30 mm -280 mm, hauteur spéciale peut être conçue séparément |
| Verticalité des emballages | ≤ 1,0° |
| Étiquettes applicables | PVC, PET, OPS |
| Longueur de l'étiquette | 30 mm ¥240 mm |
| Épaisseur de l'étiquette | 0.045 mm 0,06 mm |
| Matériau de l'étiquette | PVC, PET, OPS |
| Distance transparente entre les étiquettes | ≥ 5 mm |
| Voltage | AC380V, 50/60HZ, trois phases |
| Puissance de la machine d'étiquetage | 26 kW |
4La configuration de la cinquième génération de l'applicateur à manchon rétractable entièrement automatique, adapté à la ligne de production de boissons de 30000 BPH, est testée dans l'atelier:
| Configuration principale | Marque |
| PLC | Huichuan ou marque équivalente |
| Écran tactile | Le Weiluntong |
| Servo-moteur et système de commande | Huichuan |
| Convertisseur de fréquence | Huichuan |
| Commutateur électronique de proximité | SICK ou marque équivalente |
| Composants pneumatiques | SMC ou marque équivalente |
| Régulateur de tension | SMC ou marque équivalente |
| Protecteur moteur | Schneider ou marque équivalente |
| Contacteur | Schneider ou marque équivalente |
| Le bouton | Schneider ou marque équivalente |
| Relais intermédiaire | Schneider ou marque équivalente |
| Protecteur de perte de phase | Schneider ou marque équivalente |
| Le terminal | Le Phoenix |
| Moteur ordinaire | Hengchi/réducteur de précision domestique |
Remarque:La configuration ci-dessus est la configuration conventionnelle.Si elle est affectée par le cycle de livraison du fournisseur externe, la marque avec la même configuration sera sélectionnée comme il convient..La société ne fera aucune notification supplémentaire.
5.Fourniture de rétrécissement à vapeur (fourneau de rétrécissement à température constante contrôlé par vanne proportionnelle à vapeur)
(1) Structure principale du four de rétrécissement à vapeur:
1) Les principaux accessoires de la chaudière à vapeur: soupape d'arrêt, filtre, manomètre, soupape réductrice de pression, soupape d'angle, soupape à bille manuelle, piège à vapeur.
2) La soupape réductrice de pression secondaire est fabriquée à partir de produits de marque Japanese Valve ou équivalents, de qualité et de performances stables.
(2) Principales caractéristiques du four de rétrécissement à vapeur:
1)Le four rétrécissant est conçu de manière unique en fonction des caractéristiques de rétrécissement de l'étiquette.La hauteur et la largeur de l'embout peuvent être ajustées en fonction des différents types de bouteilles.La fenêtre de perspective extérieure peut observer l'ensemble du processus de rétrécissementLe rétrécissement est divisé en 3 zones de température (configuration standard).La température de chaque zone de rétrécissement peut être ajustée en fonction des exigences de rétrécissement pour obtenir le meilleur effet de rétrécissement..
2) Deux décompressions, la première à 0,4 MPa, la seconde à 0,1 Mpa (réglable en fonction des caractéristiques réelles de l'étiquette et des exigences de rétrécissement).
3) La conception unique des entrées et sorties permet de condenser la vapeur pour éviter les fuites de vapeur.
4) La conception intégrée du conduit d'échappement réglable permet de régler le volume des gaz d'échappement en fonction du rétrécissement de chaque section et peut évacuer la vapeur sous l'action du ventilateur,qui est bénéfique pour l'environnement de travail de l'atelier.
(3) Les principaux paramètres du four à rétrécissement à vapeur:
| Puissance du four de rétrécissement | 1.6 kW |
| Pression de la source de vapeur | 0.4 MPa |
| Consommation de vapeur | 50 à 70 kg/h |
| Les dimensions | L5320 mm × W760 mm × H2665 mm Sous réserve de la taille réelle de l'équipement |
6.Le devis et les délais de livraison de l'applicateur à manchon rétractable entièrement automatique de cinquième génération, adapté à la ligne de production de boissons de 30000 BPH, sont actuellement testés dans l'atelier:
(1) La période de validité des cotations est d'un mois;
(2) Mode de paiement: T/T, L/C.
(3) Les clients fournissent gratuitement les échantillons de produit et d'emballage requis pour les essais en usine;
(4) Délai de livraison: 60 jours ouvrables à compter de la réception du dépôt du client et des échantillons d'emballage du produit.
7L'assurance de la qualité de l'applicateur à manchon rétractable entièrement automatique de cinquième génération, adapté à la ligne de production de boissons 30000BPH, est testée dans l'atelier:
(1) L'entreprise garantit que les marchandises fournies sont neuves, inutilisées, fabriquées avec les matériaux les plus récents et les matériaux appropriés, et qu'elles sont de qualité,les spécifications et les performances spécifiées dans le contrat technique dans tous les aspects;
(2) La société garantit qu'après que la ligne de production ait été correctement guidée, installée et déboguée,l'équipement atteindra les différents indicateurs techniques de performance du produit dans les 15 jours suivant la mise en service de l'ensemble du système;;
(3) La société garantit qu'elle sera responsable des défauts dans le délai d'assurance de la qualité indiqué dans le contrat,défaillances et dommages de la chaîne de production causés par des défauts de conception, les procédés, la fabrication, l'installation, le débogage ou les matériaux fournis et la qualité des équipements du vendeur;
(4) La période d'assurance de la qualité des équipements est de 12 mois à compter de l'acceptation de la ligne de production.il est constaté que la qualité ou les spécifications de l'équipement ne sont pas conformes aux dispositions du contrat;, ou s'il est prouvé que l'équipement est défectueux (y compris les défauts éventuels ou l'utilisation de matériaux non qualifiés, etc.),l'acheteur a le droit de proposer une rectification au vendeur dans la période d'assurance de la qualité du produit conformément au certificat d'inspection délivré par le service légal;
(5) La société garantit les propriétés mécaniques des équipements fournis, la qualité du produit et les indicateurs de consommation du produit.
8.La garantie de l'équipement pour l'applicateur à manche rétractable entièrement automatique de cinquième génération, adapté à la ligne de production de boissons 30000BPH, est testée dans l'atelier:
(1) Après l'acceptation de l'équipement, une garantie de 12 mois est fournie, et le système de contrôle (marque standard Huichuan) fournit une garantie de 24 mois; pendant la période de garantie,notre société fournira aux utilisateurs des pièces de rechange gratuites et des services rapides et efficaces (les pièces usées ne sont pas couvertes par la garantie);
(2) Si l'équipement tombe en panne et doit être réparé sur place,notre société garantit que le personnel d'entretien se précipitera sur le site du client dans les 48 heures pour aider le client à éliminer le défaut à temps (sauf cas de force majeure);
(3) Après la période de garantie, notre société fournira aux utilisateurs une large gamme de support technique préférentiel, un approvisionnement suffisant en pièces de rechange et d'autres services après-vente à vie;
9L'emballage et le transport de l'applicateur à manche rétractable entièrement automatique de cinquième génération, adapté à la ligne de production de boissons 30000BPH, sont testés dans l'atelier:
(1) Méthode d'emballage:
L'emballage utilise des boîtes d'emballage spéciales neuves et robustes ou des cadres fixes, qui conviennent au transport sur de longues distances, à l'épreuve de l'humidité, de la rouille, des chocs,adapté au transport terrestre, le transport maritime et le levage global.
(2) Mode de transport: transport terrestre, transport maritime.
10Les principaux composants de l'applicateur à manche rétractable entièrement automatique de cinquième génération, adapté à la ligne de production de boissons de 30000 BPH, sont testés dans l'atelier:
(1) L'hôte de l'étiqueteur à manches:
L'étiqueteur à manche est constitué du cadre principal et du boîtier, de la boîte de commande, de l'assemblage de séparation de bouteille à deux vis, de l'assemblage de transport, de l'assemblage de tête, de l'assemblage de conduite, de l'assemblage entraîné,assemblage de correction d'étiquette (avec éliminateur statique), assemblage de coupe continue d'étiquettes au couteau à roulement, assemblage d'oeil électrique, assemblage de brossage, assemblage d'alimentation, assemblage de prélèvement de film, colonne centrale, assemblage de ceinture de bouteille, assemblage de pinceau, etc.
(2) Caractéristiques et avantages de l'étiqueteur à manches à grande vitesse Peiyu:
1) Système de correction des étiquettes:
Pendant le fonctionnement à grande vitesse, l'étiquette est corrigée dynamiquement en temps réel pour assurer un fonctionnement stable de l'équipement et une distribution précise de l'étiquette.Le système de correction est équipé d'un éliminateur statique;
2)Composant de coupe à rouleaux:
La conception de la découpe en rouleaux continus remplace la découpe traditionnelle intermittente des étiquettes.l'élimination des taches causées par la découpe traditionnelle de l'étiquette au couteauLa conception sans disque du couteau augmente la durée de vie du kit de couteau.
3) Fourniture continue de l'étiquette de conduite:
Au lieu de l'alimentation traditionnelle de l'étiquette à entraînement intermittent, la séparation de l'étiquette est réalisée par contrôle du mouvement,la vitesse différentielle du mécanisme de brossage et de l'entraînement fonctionne en continu.
La roue de livraison de l'étiquette et la roue inférieure de la brosse sont serrées verticalement par des pinces pneumatiques automatiques,qui évite efficacement l'usure excessive de la roue enduite en caoutchouc ou l'instabilité de l'étiquette causée par un serrage excessif ou un relâchement excessif dû au manque d'expérience.
Le mécanisme intégré de levage de la tête de machine est facile à déboguer.
4)Composants de séparation des bouteilles:
La séparation unique des bouteilles à deux vis rend les bouteilles plus stables pendant la production à grande vitesse et assure la précision de l'étiquetage.
5) La conception modulaire de la structure de démontage et d'assemblage rapide est adoptée pour la séparation de la bouteille, l'arrêt de la bouteille, les composants de coupe d'étiquette, la colonne centrale et d'autres pièces de rechange.
(3)Introduction de l'étiquetteuse à manches:
1)Rameau principal et boîtier: la conception générale adopte une conception de colonne large. La conception du cadre transparent est belle et généreuse, facile à démonter, facile à installer et à entretenir.Le cadre extérieur est en acier inoxydable SUS304, qui est facile à nettoyer, prévient la corrosion et répond aux normes de l'industrie alimentaire.
2) Le cadre principal est conçu avec une colonne courbée pour faciliter l'installation et le traitement.La conception ingénieuse de l'escalier permet de l'ouvrir directement pendant l'utilisation.L'armoire de distribution d'énergie et le cadre principal sont conçus comme un type intégral, ce qui est pratique pour l'installation et le transport.
3) Ensemble d'alimentation, utilisant un tampon à rouleaux par gravité avec régulation de tension constante du capteur de position,peut régler la vitesse d'alimentation en fonction de l'état de fonctionnement réel de la machine d'étiquetage à tout moment pour répondre à l'alimentation précise de différents produits dans différents états de fonctionnement.
4) Assemblage de brossage et d'entraînement, le brossage adopte un double servo comme entraînement pour répondre aux différentes longueurs d'étiquette et aux différentes sorties et contrôler avec précision la longueur d'alimentation de l'étiquette.Le contrôle différentiel de l'entraînement et le brossage fait l'étiquette briser en douceur, remplaçant l'étiquette traditionnelle de coupe à couteau.
5)L'ensemble de la bouteille utilise des servos doubles comme entraînement pour répondre aux besoins de différents produits et sorties.Le mouvement des deux servomoteurs peut ajuster différentes vitesses de ligne selon différentes sorties pour correspondre avec précision à la vitesse d'étiquetageCe mécanisme peut être réglé vers le haut et vers le bas, et la largeur peut être réglée pour répondre aux besoins de différents produits.
6)L'ensemble de la brosse adopte une conception de structure en tôle dans son ensemble.La brosse utilise des matériaux de tête de puits et peut fonctionner à haute vitesse pour répondre aux besoins de différents produits.Le fonctionnement de l'affichage de position facilite l'ajustement des utilisateurs.
(4) Système d'alimentation des étiquettes à plusieurs rouleaux (chariot d'alimentation préfabriqué à plusieurs rouleaux)
(5) Caractéristiques et avantages du chariot de chargement préfabriqué à plusieurs rouleaux:
La machine d'étiquetage à manchon à grande vitesse correspondante peut réaliser un fonctionnement continu et minimiser la fréquence des temps d'arrêt de changement d'étiquette.
1)Le chariot d'alimentation préfabriqué à plusieurs rouleaux a deux formes, gauche et droite, qui peuvent être configurées en fonction des besoins réels des clients.Le chariot d'alimentation préfabriqué à plusieurs rouleaux est simple et ingénieux dans sa structure et facile à installer.
2) Le chariot d'alimentation préfabriqué à épissure à plusieurs rouleaux est adapté pour: le diamètre du mandrin de l'étiquette est de 6 pouces et 10 pouces, et le diamètre maximal du rouleau de matériau est de 500 mm.
3) Le chariot d'alimentation préfabriqué à épissure à plusieurs rouleaux adopte une commande de servo-moteur pour alimenter avec précision les matériaux en fonction de l'état de fonctionnement réel de la ligne de production,pour assurer le fonctionnement normal de la machine d'étiquetage à manches. L'étiquette unique grande cache peut non seulement répondre à l'opération stable de la machine d'étiquetage à manches, mais aussi grandement garantir le volume de production.
4)Conception unique d'un chariot d'alimentation préfabriqué à plusieurs rouleaux:
