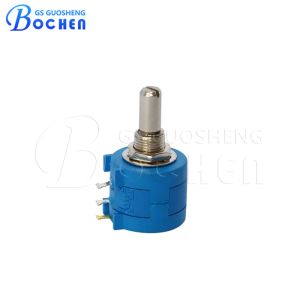

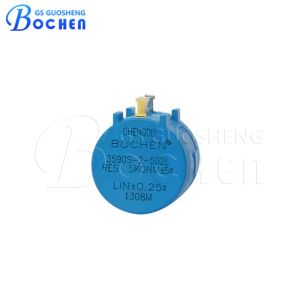

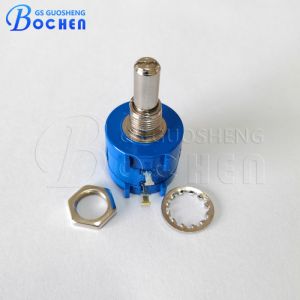

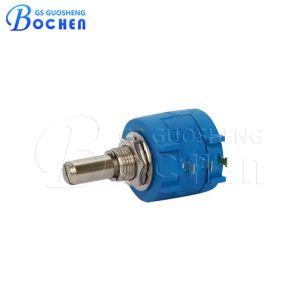

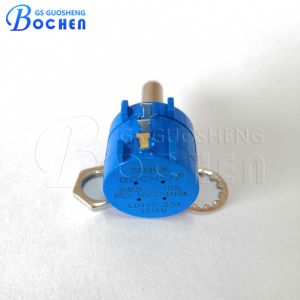

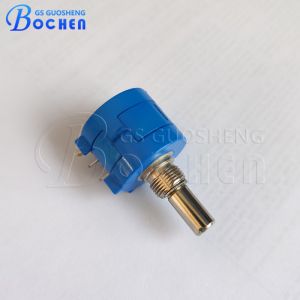

3590s 2 103l 10k ohm Bourns précision potentiomètre multi-boucle
Le 3590S-2-103L est un potentiomètre à enroulement par fil multi-tours conçu pour des applications nécessitant une précision et une fiabilité exceptionnelles.Avec une monture de boîte robuste pour une installation sécurisée, ce potentiomètre offre des options de connexion polyvalentes, y compris des boutons de soudure ou des câbles, avec une broche AR en option pour une fonctionnalité améliorée.d'une hauteur n'excédant pas 10 mm, il répond à diverses exigences de durabilité et de fonctionnement.
Avec une dissipation de puissance de 2 watts à 70°C, le 3590S-2-103L assure des performances stables dans des conditions thermiques modérées.fournir un contrôle précis de la résistanceLe dispositif atteint une linéarité indépendante de 0,25%, ce qui souligne sa haute précision.il permet une large plage de réglage et des capacités de réglage fin.
• Monture de brousse.
• Loupes de soudure ouLe plombest disponible.
• Pot de précision à plusieurs tours, arbre métallique de 1/4" et métallique de 3/8"- Je vous en prie.
• Puissance nominale 2w à 70°C.
• Résistance nominale 10 000 ohms, tolérance de 5%.
• Haute précision, linéarité indépendante 0,5%.
• 10 tours de filetage, 3 tours, 5 tours peuvent être personnalisés.
| ÉlectricitéCaractéristiques | Résistance nominalePortée | 100Ω à 100KΩ |
| Résistance Tolérance | ± 5% | |
| Linearité indépendante | ± 0,5% | |
| Des voyages efficaces | ≥ 3600° à 10° | |
| Résistance terminale | ≤ 0,2%R ou 5Ω | |
| Le bruit | ≤ 3%R ou 3Ω | |
| Résistance à l'isolation | R≥1GΩ | |
| Résistez à la tension | 101Pour les appareils à commande numérique: | |
| Caractéristiques de l'environnement | Puissance nominale | 2W@+70°C, 0W@+125°C |
| Plage de température | -55°C à +125°C | |
| Coefficient de température | ± 100 ppm/°C | |
| Variation de température | Le taux d'émission de CO2 est calculé en fonction de la fréquence d'émission de CO2. | |
| Vibration | 390 m/s2, 4000 cycles, R≤±1%R | |
| La collision | 10 à 500 Hz, 0,75 mm ou 98 m/s2, 6hΔR≤±1%R.Δ ((Uab/Uac) ≤ ± 2% | |
| Catégorie climatique | Pour le calcul de la résistance à la combustion, le calcul de la résistance à la combustion doit être effectué à l'aide d'un tableau de bord. | |
| Résistance électrique à 70 °C | 2W, 1000h, ΔR≤±3%R | |
| Endurance mécanique | 10000 cycles, ΔR≤±3%R | |
| Température humide régulière | Pour le calcul de la résistance à la combustion, le calcul de la résistance à la combustion doit être effectué à l'aide d'un tableau de bord. | |
| Caractéristiques physiques | Voyage mécanique total | 3600° ± 10° |
| Le couple de démarrage | ≤ 36 mN·m | |
| Le couple de l'embrayage | ≤ 300 mN·m |
Spécification de l'emballage: 25 pièces par boîte en plastique, 50 pièces par boîte.
Le potentiomètre 3590 est largement utilisé dans une variété de dispositifs et d'équipements électroniques spécifiques en raison de sa précision, de sa durabilité et de sa polyvalence:
• les personnes âgéesInstruments de mesure de précision:Utilisé dans les oscilloscopes, les générateurs de signaux et autres équipements d'essai et de mesure où l'étalonnage et le réglage précis des signaux électriques sont essentiels.
• les personnes âgéesÉquipement audio:On le trouve dans les consoles de mixage audio professionnelles, les amplificateurs et les équalisateurs pour un contrôle précis des niveaux de signal audio et des caractéristiques tonales.
• les personnes âgéesContrôles industriels:Intégré dans les PLC, les régulateurs de vitesse du moteur et les systèmes d'automatisation industrielle pour ajuster des paramètres tels que la vitesse, la tension et le courant avec précision et fiabilité.
• les personnes âgéesÉquipement de télécommunications:Utilisé dans les dispositifs de communication tels que les modems, les routeurs et les stations de base pour la réduction et l'alignement du signal afin d'assurer une qualité et une stabilité optimales de la transmission.
• les personnes âgéesProduits médicaux:On le trouve dans les équipements médicaux tels que les systèmes de surveillance des patients et les dispositifs de diagnostic où des ajustements de résistance précis sont nécessaires pour une acquisition et une analyse précises des données.
• les personnes âgéesL'aviation et l'aérospatiale:Utilisé dans les systèmes d'avionique et l'instrumentation des engins spatiaux pour affiner les circuits électroniques et les capteurs afin de répondre à des normes strictes de performance et de fiabilité.
Le potentiomètre 3590 est préféré dans ces applications pour sa capacité à fournir des réglages de résistance stables et répétables, une grande précision avec un faible bruit,et une construction robuste capable de résister à des conditions environnementales difficilesSa conception permet de personnaliser la longueur de l'arbre et les options de montage, ce qui améliore encore sa pertinence pour divers systèmes et industries électroniques.
Le 3590S se distingue par sa précision exceptionnelle, sa construction robuste et son adaptabilité à divers environnements opérationnels.Il s'agit d'une solution polyvalente pour un large éventail d'industries.Que ce soit dans l'automatisation industrielle, les télécommunications ou l'aérospatiale, ce potentiomètre offre des performances fiables,assurant des réglages de résistance précis et répétables même dans les applications les plus exigeantes.
