Structure de la PCF
Selon le nombre de couches de feuille de cuivre conductrice, le FPC peut être divisé en circuit à couche unique, circuit à double couche, circuit multicouche, double face, etc.
Structure monocouche: le circuit flexible de cette structure est la structure la plus simple du PCB flexible.Habituellement, le matériau de base (substrats diélectriques) + caoutchouc transparent (adhésif) + feuille de cuivre est un ensemble de matières premières achetées (semi-fabrications), le film protecteur et la colle transparente sont un autre type de matière première achetée.et le film de protection doit être percé pour révéler le tampon correspondantAprès le nettoyage, les deux sont combinés par roulement. Puis la partie exposée du tampon est électroplatée en or ou en étain pour protéger.Généralement, il est également imprimé dans la forme correspondante de la petite carte de circuit imprimé.Il n'y a pas non plus de film protecteur directement sur la feuille de cuivre, mais un revêtement de soudure à résistance imprimé, de sorte que le coût sera inférieur,mais la résistance mécanique de la carte de circuit imprimé va empirerÀ moins que les exigences de résistance ne soient élevées et que le prix ne soit aussi bas que possible, il est préférable d'appliquer la méthode du film protecteur.
Structure à double couche: lorsque le circuit est trop complexe pour être câblé ou qu'il faut une feuille de cuivre pour protéger le sol, il est nécessaire de choisir une double couche ou même une multicouche.La différence la plus typique entre une plaque multicouche et une seule plaque est l'ajout d'une structure perforée pour connecter les couches de feuille de cuivreLe premier procédé de fabrication de caoutchouc transparent + matériau de base + feuille de cuivre consiste à faire des trous.nettoyé puis plaqué d'une certaine épaisseur de cuivreLe procédé de fabrication ultérieur est presque le même que pour le circuit monocouche.
Structure à double face: les deux côtés du FPC à double face ont des plaquettes, principalement utilisées pour connecter d'autres circuits imprimés.mais le processus de fabrication est très différent. Sa matière première est le papier de cuivre, le film protecteur et la colle transparente. Le film protecteur doit d'abord être percé selon la position du tampon, puis le papier de cuivre doit être apposé,Les lignes de la plaque et de la voie doivent être gravées et ensuite le film protecteur d'un autre trou perforé doit être apposé..

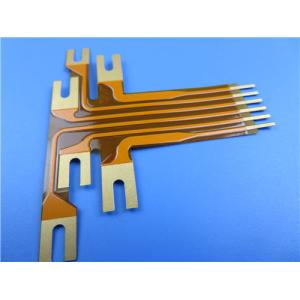

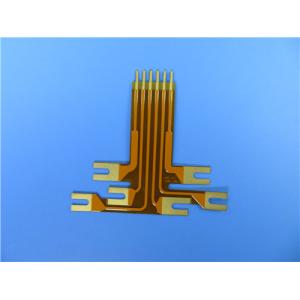

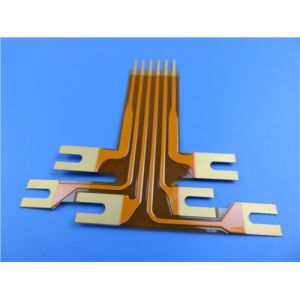

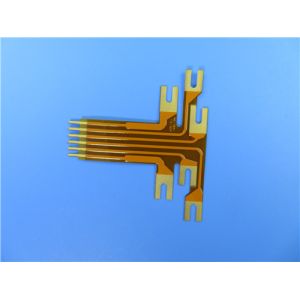

FPC cas: 2 oz PCB flexible FPC construit sur le polyimide avec plaque d'or
(Les circuits imprimés flexibles sont des produits fabriqués sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Description générale
Il s'agit d'un type de circuit imprimé flexible pour l'application de l'électronique de puissance.Il est fabriqué selon les normes IPC 6012 de classe 2 en utilisant les données de Gerber fournies..
Paramètre et feuille de données
| Taille du PCB flexible |
61.61 x 70.37 mm |
| Nombre de couches |
1 |
| Type de plaque |
PCB souples |
| Épaisseur du panneau |
0.25 mm |
| Matériau du tableau |
Polymide 50 μm |
| Fournisseur de matériaux de planche |
L'ITEQ |
| Tg Valeur du matériau du carton |
60°C |
| |
| Épaisseur de PTH Cu |
N/A |
| Épaisseur de la couche intérieure |
N/A |
| Épaisseur de surface Cu |
70 μm (2 oz) |
| |
|
| Couleur du revêtement |
Jaune |
| Nombre de couvertures |
2 |
| Épaisseur du revêtement |
25 μm |
| Matériau de durcissement |
Je ne veux pas |
| Épaisseur du solidifiant |
N/A |
| |
|
| Type d'encre à sérigraphie |
N/A |
| Fournisseur de sérigraphie |
N/A |
| La couleur du fil de soie |
N/A |
| Nombre de sérigraphes |
N/A |
| |
| Essai de décoloration de la couverture |
Ne pas éplucher |
| Légende de l' adhérence |
3M 90°C Aucun décollement après Min. 3 fois l'essai |
| |
| Finition de surface |
Or par immersion |
| Épaisseur du nickel/or |
Au: 0,03 μm ((min.); Ni 2-4 μm |
| RoHS requis |
- Oui, oui. |
| Famille |
Pour les véhicules à moteur |
| |
| Essai de choc thermique |
Passage, -25°C ± 125°C, 1000 cycles. |
| Stress thermique |
Passage, 300 ± 5 °C, 10 secondes, 3 cycles, pas de délamination, pas de cloques. |
| Fonction |
100% de réussite au test électrique |
| Travail de fabrication |
Conformité avec les normes IPC-A-600H et IPC-6013C de classe 2 |
Caractéristiques et avantages
- Excellente souplesse
- Réduction du volume
- Réduction du poids
- Constance du montage
- Une fiabilité accrue
- Contrôle de la conception des paramètres électriques
- L' extrémité peut être soudée entièrement
- Optionnalité matérielle
- Faible coût
- Continuité du traitement
- Se concentrer sur la production à faible ou moyen volume
- DDU expédition de porte à porte avec un coût d'expédition compétitif.
Application du projet
Récepteur téléphonique / écouteur FPC, consoles de jeux grand public, tablettes PC carte à écran capacitif
