⑤Caractéristiques de la série RG
La nouvelle série RG de HIWIN utilise un rouleau comme élément roulant au lieu de billes d'acier. La série de rouleaux offre une très haute rigidité et de très grandes capacités de charge. La série RG est conçue avec un angle de contact de 45 degrés. La déformation élastique de la surface de contact linéaire, pendant la charge, est considérablement réduite, offrant ainsi une plus grande rigidité et des capacités de charge plus élevées dans les 4 directions de charge. Le guidage linéaire de la série RG offre des performances élevées pour la fabrication de haute précision et une durée de vie plus longue.
1. Conception optimale
Une analyse FEM a été effectuée pour déterminer la structure optimale du bloc et du rail. La conception unique du chemin de circulation permet au guidage linéaire de la série RG d'offrir un mouvement linéaire plus fluide.
2. Très haute rigidité
La série RG est un type de guidage linéaire qui utilise des rouleaux comme éléments roulants. Les rouleaux ont une plus grande surface de contact que les billes, de sorte que le guidage à rouleaux présente une capacité de charge plus élevée et une plus grande rigidité. La figure montre la rigidité d'un rouleau et d'une bille de volume égal.
3. Très grande capacité de charge
Avec les quatre rangées de rouleaux disposées à un angle de contact de 45 degrés, le guidage linéaire de la série RG a des charges nominales égales dans les directions radiale, radiale inverse et latérale. La série RG a une capacité de charge plus élevée dans une taille plus petite que les guidages linéaires conventionnels à billes.
4. Durée de vie accrue

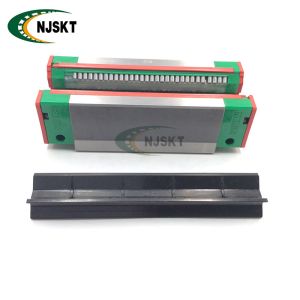

Comparé à l'élément à billes, la pression de contact de l'élément roulant est répartie sur la région linéaire. Par conséquent,la concentration des contraintes a été considérablement réduite et la série RG offre une durée de vie plus longue. La durée de vie nominale de la série RG peut être calculée en utilisant l'équation. ⑥Photo du produit réel
