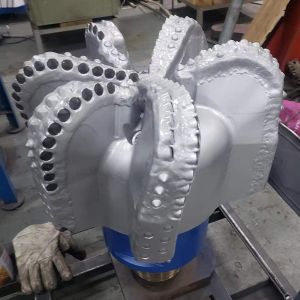

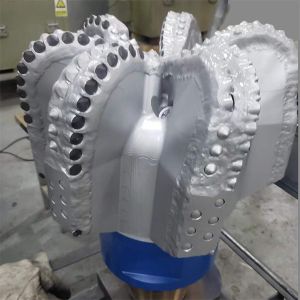

Corps en acier PDC Bit 17-1/2 pouces 6 lames Diamant PDC Roche Bit de spécifications API
1. Des descriptions:
Dans le secteur pétrolier et gazier, a PDC drill bit is a tool designed to produce a generally cylindrical hole (wellbore) in the earth's crust by the rotary drilling method for the discovery and extraction of hydrocarbons such as crude oil and natural gasLe forage PDC est alors plus performant que les autres forages qui sont fabriqués par tungstène cardie et composite de diamants polycristallins qui sont plus résistants à l'érosion et à l'abrasion.
Selon l'Association internationale des entrepreneurs en forage (IADC), la classification de la tranche à coupe fixe est composée de quatre caractères qui désignent:
Tous nos forages PDC sont conformes à la norme API et utilisés dans l'industrie du forage.
Les perceuses PDC de taille 3 ~ 22 pouces avec 3 ~ 9 lames sont disponibles.
2Spécification:
| Les spécifications | |
| Taille: | 17.5" ((444,5 mm) |
| Type de carrosserie de forage | Corps en acier |
| Nombre de lames: | 6 |
| Nuclées Quantité: | 11 |
| Connexion à l' API (en) : | 7-5/8" REG |
| Longueur de gabarit (en): | 3.5 |
| Paramètres opérationnels | |
| Poids sur le bit (KN): | 67 à 200 KN |
| Région des tours (rotation): | 100 - DHM |
| Taux de débit ((lps): | 57 à 75 LPM |
| Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: | 82 à 91 KN.M. |
3. Profil du bit PDC
4. PDCDétecteurs PDC de forage
Les coupeurs en composite de diamants polycristallin (PDC) sont le principal point de contact pour une perceuse.
Les coupeuses PDC sont exposées à beaucoup de chauffage et de refroidissement dans le puits, un environnement très difficile.
Les découpeuses PDC qui ont une dégradation thermique plus faible et une plus grande stabilité thermique atteignent généralement une ROP plus élevée et une résistance à l'usure accrue.
5. Nozzles de forage PDC
Les buses de forage PDC aident à dégager la zone de coupe et à refroidir les coupeuses en composite de diamant polycristallin (PDC).
L'emplacement efficace de ces buses ainsi que l'angle dans lequel elles sont placées jouent un rôle essentiel dans l'efficacité de la perceuse.
Les canaux de liquide complètent également le placement de la buse pour améliorer le dégagement des boutures.
6. Pièces PDC de corps en acier
Le corps en acier de la perceuse PDC est l'opposé du corps en matrice de la perceuse PDC.La résistance et la ductilité de l'acier donnent aux corps en acier une haute résistance aux chocs.
Les corps en acier sont nettement plus résistants que les corps en matrice.
Une caractéristique avantageuse des pièces en acier est qu'elles peuvent facilement être reconstruites plusieurs fois, car les coupeuses usées ou endommagées peuvent être remplacées assez facilement.C'est un avantage particulier pour les opérateurs dans des environnements de forage peu coûteux.
Les broyeurs polycristallins à diamants compacts (PDC) diffèrent des cônes à rouleaux en ce qu'ils sont constitués d'une seule pièce sans pièces mobiles.Ainsi, le bit est capable de fonctionner avec des vitesses de rotation plus élevées plus efficacement dans les formations consolidées.
