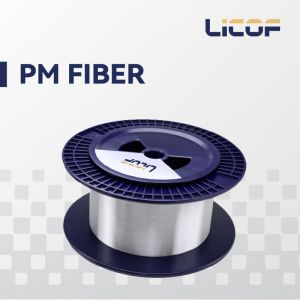

En raison de la tendance à la miniaturisation des gyroscopes à fibre optique, il est nécessaire d'enrouler des bobines de fibre à travers des fibres Panda PM de plus petit diamètre. Afin de répondre aux besoins des clients, la PMF de petit diamètre est conçue et fabriquée grâce à une technologie de revêtement fin qui réduit le diamètre de la PMF de 165μm à 135μm, et offre des performances exceptionnelles dans les gyroscopes compacts. Les performances de la fibre Panda PM de petit diamètre peuvent être garanties, telles qu'une biréfringence élevée, une faible atténuation, une stabilité de la diaphonie, des profils d'indice de réfraction précis, une bonne symétrie géométrique et une uniformité longitudinale.
Spécifications techniques
|
Fibre à maintien de polarisation |
||
|
Type de fibre |
PMF1310_80/135 |
PMF1550_80/135 |
|
Longueur d'onde de fonctionnement |
1310nm |
1550nm |
|
Longueur d'onde de coupure |
1100 ~ 1290nm |
1290 ~ 1520nm |
|
Diamètre du champ de mode |
6.0±0.5μm |
6.5±0.5μm |
|
Atténuation |
≤0.6dB/km |
≤0.5dB/km |
|
Longueur de battement |
≤2.5mm |
≤3mm |
|
Diaphonie @1000m |
≤-25dB |
≤-25dB |
|
Diamètre de la gaine |
80±1μm |
80±1μm |
|
Diamètre du revêtement |
135±5μm |
135±5μm |
|
Non-circularité de la gaine |
≤1% |
≤1% |
|
Concentricité cœur/gaine |
≤0.5 |
≤0.5 |
|
Type de revêtement |
Acrylate UV double couche |
Acrylate UV double couche |
|
Température de fonctionnement |
-45 ~ +85 ℃ |
-45 ~ +85 ℃ |
|
Test de résistance |
100kpsi |
100kpsi |
Petit diamètre, faible atténuation
Biréfringence élevée, courte longueur de battement
Excellente propriété de maintien de la polarisation
Faible atténuation induite par la courbure
Haute stabilité et fiabilité
Gyroscope à fibre optique
Dispositifs sensibles à la polarisation
