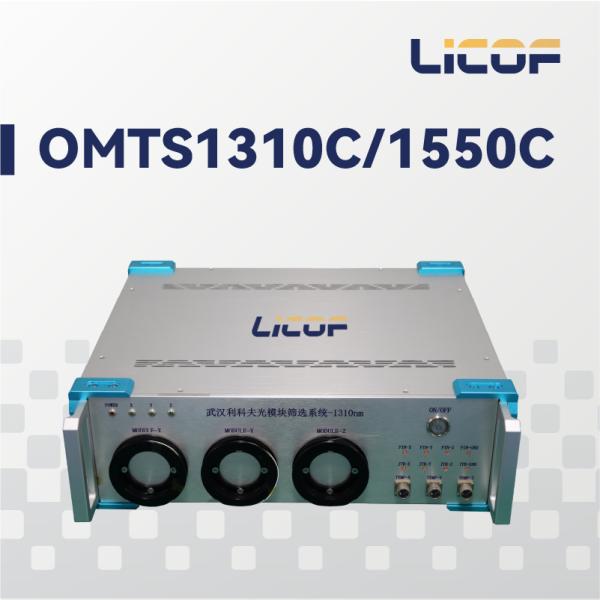

Le système d'essai du module optique FOG LKF-OMTS1550C est un système d'essai de biais gyroscopique à haute précision à trois axes pouvant être utilisé pour les tests et l'évaluation au niveau du gyroscope des bobines de fibres avec une longueur d'onde de travail de 1550 nm.Son principe technique est similaire à celui d'un FOG à trois axes, et les données de vitesse angulaire et de température peuvent être produites directement par port série.nous pouvons configurer le paramètre de longueur selon la longueur réelle du module optique, et peut enregistrer, analyser et stocker des données, afin d'obtenir des informations importantes telles que le biais, la stabilité du biais, etc. Le dispositif LKF-OMTS1550C peut connecter jusqu'à trois modules optiques à la fois,et effectuer trois canaux de test simultanément sans interférer les uns avec les autresCe système présente les avantages de fonctions complètes, de performances stables, de fonctionnement simple et de facilité d'expédition, ce qui en fait un système de test pratique.
Composition de l'équipement
Le système d'essai LKF-OMTS1550C est composé de trois parties: unité d'essai de bobine de fibre, adaptateur RS422/USB et logiciel d'essai spécial.L'appareil est assemblé à l'aide d'un châssis en alliage d'aluminium 3U et sort des données par le port série RS422. L'adaptateur RS422/USB convertit les données du port série en données USB, facilitant la communication avec l'ordinateur. Le logiciel de test est compatible avec les systèmes d'exploitation d'ordinateur tels que Windows XP, 7 et 10, etc.,et a une interface fenêtre qui permet l'acquisition en temps réel, traitement et stockage.
|
Système d'essai du module optique LKF-OMTS1550C FOG |
|
|
Caractéristiques de performance |
|
|
Longueur d'onde |
1550 nm |
|
Stabilité du biais(25°C) |
Optimale≤ 001 °/h, (100 s, en moyenne, en fonction de la longueur du module optique) |
|
Température de fonctionnement |
25±15)°C |
|
Température mesurable |
(-45 ~ +70)°C |
|
Longueur mesurable du module optique |
(800 ~ 3000) m, réglable |
|
Plage de temps d'essai |
1 seconde ~ 30 heures |
|
Interface électrique/mécanique |
|
|
Taille |
~(450 × 147 × 452)mm |
|
Énergie |
220 V, 50 Hz, courant alternatif |
|
Port série d'entrée/sortie |
Résistance à la compression(par défaut), RS232(Optionnel) |
|
Capteur de température |
3, DS18B20, bouchon d'aviation |
|
Fibre de queue |
Fibre SM, 2m, 3 canaux |
Principales caractéristiques
Stabilité supérieure du biais deJe ne sais pas.00,02°/h, 100 sJe vous en prie., optimale, se rapportent à la longueur du module optique)Trois canaux de test, et chaque canal fonctionne indépendammentLongueur d'onde de travail 1550 nmPlage de temps d'essai de 1 seconde à 30 heuresModule optique mesurable longueur 800~3000m, peut être configuré par logiciel
Domaines d'application
Épreuve et évaluation des bobines de fibres au niveau du gyro
