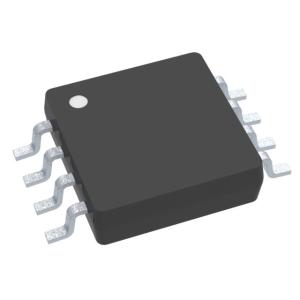

Le Rail-à-rail électronique de puces de LMV358MM IC a produit les amplificateurs opérationnels

LMV321/LMV358/LMV324 simple/double/quadruple

Tension d'usage universel et basse, amplificateurs opérationnels de sortie de Rail-à-rail

Description générale

Les LMV358/324 sont des versions de la basse tension (2.7-5.5V) marchandise les ampères op, LM358/324 de la double et de quadruple, qui fonctionnent actuellement à 5-30V. Le LMV321 est la version simple. Les LMV321/358/324 sont les solutions les plus rentables pour les applications où l'opération de basse tension, l'économie de l'espace et le petit prix sont nécessaires. Ils offrent les caractéristiques qui rencontrent ou dépassent le LM358/324 familier. Les LMV321/358/324 ont la capacité d'oscillation de sortie de rail-à-rail et la gamme de tension de commun-mode d'entrée inclut la terre. Ils tous montrent l'excellent rapport puissance de la vitesse, réalisant 1MHz de largeur de bande et 1V/µs du taux de groupe avec le bas approvisionnement actuel.

Le LMV321 est disponible dans l'économie de l'espace SC70-5, qui est approximativement moitié de la taille de SOT23-5. Le petit paquet ménage de l'espace sur des panneaux de PC, et permet la conception de petits appareils électroniques portatifs. Il permet également au concepteur de placer le dispositif plus près de la source de signal pour réduire l'intégrité du signal de collecte et d'augmentation de bruit.

Les puces sont construites avec le processus submicronique avancé de BiCMOS de la silicium-porte du ressortissant. Les LMV321/358/324 ont les étapes bipolaires d'entrée et sortie pour la représentation améliorée de bruit et la commande actuelle à haute production.

Caractéristiques

(Pour V+ = 5V et V− = 0V, typique sauf indication contraire)

• Représentation 2.7V et 5V garantie
• Aucune déformation de croisement
• Paquet d'économie de l'espace SC70-5 2.0x2.1x1.0mm
• Temp industriel. Gamme −40˚C à +85˚C
• Produit de Gain-largeur de bande 1MHz
• Bas courant d'approvisionnement
• — LMV321 130µA
• — LMV358 210µA
• — LMV324 410µA
• Oscillation @ 10kΩ de sortie de Rail-à-rail V ^{+ −} +65mV ^de −10mV V
• Vcm −0.2V à V+ −0.8V

Applications

• Filtres actifs
• Applications d'usage universel de basse tension
• Appareils mobiles d'usage universel

Capacités absolues (note 1)

Si dispositifs spécifiques militaires/aérospatiaux sont exigés, entrez en contact avec svp les distributeurs nationaux de bureau de vente de semi-conducteur pour la disponibilité et les caractéristiques.

Tolérance d'ESD (note 2)

Modèle de machine 100V

Modèle LMV358/324 de corps humain 2000V

LMV321 900V

Tension différentielle à l'entrée Tension d'alimentation de ±

Tension d'alimentation (V ⁺ – ⁻ V) 5.5V

Court-circuit de sortie à V ⁺ (Note 3)

Court-circuit de sortie V ^{au −} (Note 4)

L'information de soudure

Infrarouge ou convection (sec 20) 235˚C

Temp de stockage. Gamme −65˚C à 150˚C

La température de jonction (note 5) 150˚C

Estimations fonctionnantes (note 1)

Tension d'alimentation 2.7V à 5.5V

Température ambiante

LMV321, LMV358, LMV324 −40˚C à +85˚C

Résistance thermique (θJA) (note 10)

5 goupille SC70-5 478˚C/W

5 goupille SOT23-5 265˚C/W

8-Pin SOIC 190˚C/W

8-Pin MSOP 235˚C/W

14-Pin SOIC 145˚C/W

14-Pin TSSOP 155˚C/W

Note 1 : Les capacités absolues indiquent des limites au delà de quels dommages au dispositif peuvent se produire. Les estimations de fonctionnement indiquent les conditions pour lesquelles le dispositif est prévu pour être fonctionnel, mais la représentation spécifique n'est pas garantie. Avec des caractéristiques garanties et les conditions d'essai, voyez les caractéristiques électriques.

Note 2 : Modèle de corps humain, 1.5kΩ en série avec 100pF. Modèle de machine, 0Ω en série avec 200pF.

Note 3 : Court-circuiter la sortie à V+ compromettra la fiabilité.

Note 4 : Court-circuiter la sortie au v compromettra la fiabilité.

Note 5 : La dissipation de puissance maximum est une fonction de TJ (max), de θJA, et de VENTRES. La dissipation de puissance maximale permise à n'importe quelle température ambiante est palladium = (TJ (max) – VENTRES)/θJA. Tous les nombres s'appliquent pour des paquets soudés directement dans une carte de circuit imprimé.

Note 6 : Les valeurs typiques représentent la norme paramétrique le plus susceptible.

Note 7 : Toutes les limites sont garanties par l'essai ou l'analyse statistique.

Note 8 : RL est relié au v. La tension de sortie est le ≤ 4.5V de Vo du ≤ 0.5V.

Note 9 : Relié comme disciple de tension à l'entrée d'étape 3V. Le nombre spécifique est le plus lent des taux de groupe positifs et négatifs.

Note 10 : Tous les nombres sont typiques, et s'appliquent pour des paquets soudés directement sur une carte de circuit imprimé en air immobile.
