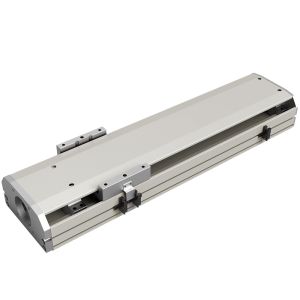

China Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm wholesale
  • China Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm wholesale
  • China Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm wholesale
  • China Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm wholesale
  • China Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm wholesale

Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm
Demander le dernier prix
Chaîne vidéo
Numéro de modèle :PTB17
Lieu d'origine :CHINE
Quantité de commande minimale :1
Conditions de paiement :L / C, D / A, D / P, T / T, Western Union, Moneygram
Capacité d'offre :Livraison mondiale
Délai de livraison :7 à 14
Détails d'emballage :carton à mousse
Nom :Table de diapositive à longue course
Vitesse maximale ((mm/s) :2000
Poussée nominale (N) :204
Le temps de course standard ((mm) :Intervalle de 20 à 50 mm/50
Largeur de ceinture :30
Facteur coulissant linéaire à haute rigidité :W20 × H15
Capteur d'origine :Le numéro d'immatriculation du véhicule est le numéro d'immatriculation de l'appareil.
more
Contacter

Add to Cart
Trouver des vidéos similaires
Voir la description du produit

Table coulissante à course longue et rapide, plus rapide, avec une efficacité de précision de ± 0,1 mm

En tant que composant de transmission essentiel pour la manutention de matériaux à grande vitesse et le positionnement de précision dans l'automatisation industrielle, le coulisseau à courroie synchrone PTB établit unnouveau paradigme de performancepour les modules de mouvement linéaire moyen-haut de gamme avec ses trois piliers techniques :charge élevée, ultra-rapide et forte poussée. Grâce à l’intégration innovante de structures mécaniques à haute rigidité et de systèmes de transmission efficaces, elle réalise une triple avancée technologique :Capacité de charge dynamique horizontale de 200 kg, vitesse ultra-élevée de 2311 mm/s et forte poussée de 1126 N., avec une gamme complète de courses de50-4000mmpour s'adapter avec précision à des scénarios d'application rigoureux dans le tri logistique, l'assemblage automobile et le montage de composants électroniques.

Scénarios d'application typiques

① Hub de tri logistique intelligent

Dans les centres de tri automatisés, le PTB Slide sert decomposant principal de l'arbre de transmission principal, conduisant des chariots de tri àVitesse ultra-élevée de 2 311 mm/stout en manipulant sans effort des cartons pleins grâce à sa capacité de charge de 200 kg. LePoussée maximale de 1126Nassure une réponse de l'ordre de la milliseconde pour les déflecteurs de tri, augmentant ainsi la capacité de traitement des colis de2 500 à 8 000 pièces par heure– une avancée radicale dans l’efficacité du tri logistique.

② Chaîne d'assemblage de composants automobiles de précision

Dans les stations de manutention des blocs moteurs, les PTB Slide'scadre à double guidage à haute rigiditéet une capacité de charge de 200 kg forment une combinaison dorée, transportant de manière stable les blocs moteurs sur les postes de travail, de l'usinage à l'assemblage. C'estPrécision de positionnement répétée de ± 0,1 mmcorrespond parfaitement aux exigences d'alignement des trous de boulons, fournissant une base mécanique fiable pour l'assemblage de groupe motopropulseur automobile de haute précision.

③ Équipement de montage de composants électroniques de haute précision

Dans les scénarios de pressage de cartes flexibles FPC, les diapositives PTBForte poussée de 1126Net une courroie synchrone de 45 mm de large assurentPrécision de pressage de 0,1 mm, résolvant complètement les problèmes tels que les fausses pressions et le désalignement causés par une poussée insuffisante dans les diapositives traditionnelles. Cela en fait un outil de processus essentiel pour la fabrication d’appareils électroniques de précision tels que les modules Mini LED et 5G.

Avantages techniques de base

1. Système de transmission robuste à haute rigidité

Doté d'une conception intégrée decurseurs linéaires à double rangée à haute rigiditéet des plaques de base en alliage d'aluminium épaissi, avec des surfaces de contact du rail de guidage coulissant rectifiées avec une précision extrême (Ra≤0,2 μm), et associées à une courroie synchrone haute tension de type PM de 45 mm de large, il construit une plate-forme de charge dynamique horizontale de 200 kg. Même lors du transport de pièces lourdes telles que des boîtes de vitesses automobiles ou de gros modules de batterie, la déformation sur toute la course est contrôlée.à moins de 0,1 mm/m, garantissant de faibles vibrations et une grande stabilité lors de mouvements à grande vitesse.

2. Percée technologique en matière de transmission à ultra-haute vitesse

Equipé d'unsystème d'entraînement direct par servomoteur à faible inertieet courroie synchrone haute tension, atteignantEfficacité de transmission de 97 %, combiné à une conception de curseur en alliage d'aluminium léger, la vitesse linéaire maximale dépasse2311 mm/s- unAugmentation de la vitesse de 30 %par rapport aux glissières à courroie synchrone conventionnelles. Dans des scénarios à cadence élevée comme le tri logistique, il permet un tri continu à grande vitesse des6 000 colis par heure– tripler l'efficacité par rapport aux solutions de transport à chaîne traditionnelles et établir une nouvelle référence en matière de manutention à grande vitesse.

3. Solution d'adaptation modulaire à pleine course

Adopter de manière innovante unconception d'épissure de rail modulaire, la plage de course peut être configurée de manière flexible entre 50 et 4 000 mm :

  • Courses courtes (50-500 mm)répondre aux besoins de haute précision pour des tâches telles que la distribution de précision et l’inspection visuelle.
  • Courses longues (1000-4000mm)s'adapter au convoyage d'entrepôt intelligent et à la manutention entre stations dans les chaînes d'assemblage automobile.
    Les conceptions d'interface standardisées prennent en charge une intégration rapide avecsystèmes de liaison multi-axes, réduisant considérablement les cycles de R&D des équipements d’automatisation.

Spécifications techniques

Ancré dans les principes de conception de l'industrie allemande 4.0, le coulisseau à courroie synchrone PTB atteint un équilibre parfait entrevitesse-charge-précisiondans des scénarios de manipulation à grande vitesse grâce à l'innovation matérielle (plaques de base en alliage d'aluminium de qualité aéronautique), à ​​l'optimisation de la transmission (curseurs à faible friction) et au renforcement structurel (conception anti-torsion à double guide). Qu'il soit appliqué aux lignes de tri logistique à cadence élevée ou aux équipements d'assemblage électronique de précision au micron, le PTB Slide se présente comme la solution privilégiée pour les mises à niveau d'automatisation industrielle, grâce à ses performances exceptionnelles.
※ Spécifications de base
Spécification Précision de positionnement répétable (mm) ±0,08
Plomb (mm) 40
Vitesse maximale (mm/s) 2000
Charge maximale (kg) Horizontal 45
Verticale -
Poussée nominale (N) 204
Course standard (mm) Intervalle 20-3050 mm/50
Composant Capacité du servomoteur AC 400
Largeur de la ceinture 30
Curseur linéaire haute rigidité L20×H15
Capteur d'origine Prise PM-T45(NPN)
(Unité : mm) (Unité : mm)
Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mmTableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm
Horizontal
installation		 UN B C Côté
installation		 UN B C
10 kg 2942 1133 1033 15 kg 676 742 1933
20 kg 14h30 547 498 25 kg 390 428 1127
30 kg 926 350 320 35 kg 269 294 781
45 kg 588 219 201 45 kg 201 219 588

Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm


Le moteur se plie à droite
Accident vasculaire cérébral 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850
L 435 485 535 585 635 685 735 785 835 885 935 985 1035 1085 1135 1185 1235
UN 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5
N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14
KG 10.2 12 13.8 14.6 15.4 16.1 16.9 17.7 18,5 19.2 20 20,8 21.6 22.3 23.1 23.9 24,7
Accident vasculaire cérébral 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
L 1285 1335 1385 1435 1485 1535 1585 1635 1685 1735 1785 1835 1885 1935
UN 100 150 200 50 100 150 200 50 100 150 200 50 100 150
M. 5 5 5 6 6 6 6 7 7 7 7 8 8 8
N 14 14 14 16 16 16 16 18 18 18 18 20 20 20
KG 25.4 26.2 27 27,8 28,6 29.4 30.2 31 31,8 32,6 33.4 34.2 35 35,8
Accident vasculaire cérébral 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400
L 1985 2035 2085 2135 2185 2235 2285 2335 2385 2435 2485 2535 2585 2635 2685 2735 2785
UN 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
M. 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12
N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28
KG 36,6 37.4 38.2 39 39,8 40,6 41.4 42.2 43 43,8 44,6 45.4 46.2 47 47,8 48,6 49.4
Accident vasculaire cérébral 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
L 2835 2885 2935 2985 3035 3085 3135 3185 3235 3285 3335 3385 3435
UN 50 100 150 200 50 100 150 200 50 100 150 200 50
M. 13 13 13 13 14 14 14 14 15 15 15 15 16
N 30 30 30 30 32 32 32 32 34 34 34 34 36
KG 50,2 51 51,8 52,6 53.4 54.2 55 55,8 56,6 57.4 58.2 59 59,8

Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm

Moteur à fond
Accident vasculaire cérébral 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850
L 435 485 535 585 635 685 735 785 835 885 935 985 1035 1085 1135 1185 1235
UN 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
M. 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5
N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14
KG 10.2 12 13.8 14.6 15.4 16.1 16.9 17.7 18,5 19.2 20 20,8 21.6 22.3 23.1 23.9 24,7
Accident vasculaire cérébral 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
L 1285 1335 1385 1435 1485 1535 1585 1635 1685 1735 1785 1835 1885 1935
UN 100 150 200 50 100 150 200 50 100 150 200 50 100 150
M. 5 5 5 6 6 6 6 7 7 7 7 8 8 8
N 14 14 14 16 16 16 16 18 18 18 18 20 20 20
KG 25.4 26.2 27 27,8 28,6 29.4 30.2 31 31,8 32,6 33.4 34.2 35 35,8
Accident vasculaire cérébral 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400
L 1985 2035 2085 2135 2185 2235 2285 2335 2385 2435 2485 2535 2585 2635 2685 2735 2785
UN 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
M. 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12
N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28
KG 36,6 37.4 38.2 39 39,8 40,6 41.4 42.2 43 43,8 44,6 45.4 46.2 47 47,8 48,6 49.4
Accident vasculaire cérébral 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
L 2835 2885 2935 2985 3035 3085 3135 3185 3235 3285 3335 3385 3435
UN 50 100 150 200 50 100 150 200 50 100 150 200 50
M 13 13 13 13 14 14 14 14 15 15 15 15 16
N 30 30 30 30 32 32 32 32 34 34 34 34 36
KG 50,2 51 51,8 52,6 53.4 54.2 55 55,8 56,6 57.4 58.2 59 59,8

Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm

Le moteur se plie à gauche
Accident vasculaire cérébral 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850
L 435 485 535 585 635 685 735 785 835 885 935 985 1035 1085 1135 1185 1235
UN 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
M. 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5
N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14
KG 10.2 12 13.8 14.6 15.4 16.1 16.9 17.7 18,5 19.2 20 20,8 21.6 22.3 23.1 23.9 24,7
Accident vasculaire cérébral 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
L 1285 1335 1385 1435 1485 1535 1585 1635 1685 1735 1785 1835 1885 1935
UN 100 150 200 50 100 150 200 50 100 150 200 50 100 150
M. 5 5 5 6 6 6 6 7 7 7 7 8 8 8
N 14 14 14 16 16 16 16 18 18 18 18 20 20 20
KG 25.4 26.2 27 27,8 28,6 29.4 30.2 31 31,8 32,6 33.4 34.2 35 35,8
Accident vasculaire cérébral 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400
L 1985 2035 2085 2135 2185 2235 2285 2335 2385 2435 2485 2535 2585 2635 2685 2735 2785
UN 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
M. 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12
N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28
KG 36,6 37.4 38.2 39 39,8 40,6 41.4 42.2 43 43,8 44,6 45.4 46.2 47 47,8 48,6 49.4
Accident vasculaire cérébral 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
L 2835 2885 2935 2985 3035 3085 3135 3185 3235 3285 3335 3385 3435
UN 50 100 150 200 50 100 150 200 50 100 150 200 50
M. 13 13 13 13 14 14 14 14 15 15 15 15 16
N 30 30 30 30 32 32 32 32 34 34 34 34 36
KG 50,2 51 51,8 52,6 53.4 54.2 55 55,8 56,6 57.4 58.2 59 59,8

Tableau de glissement à grande vitesse plus rapide à longue course 2000 mm/s Efficacité de précision 0,1 mm


Le moteur se replie vers le haut
Accident vasculaire cérébral 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850
L 435 485 535 585 635 685 735 785 835 885 935 985 1035 1085 1135 1185 1235
UN 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
M. 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5
N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14
KG 10.2 12 13.8 14.6 15.4 16.1 16.9 17.7 18,5 19.2 20 20,8 21.6 22.3 23.1 23.9 24,7
Accident vasculaire cérébral 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
L 1285 1335 1385 1435 1485 1535 1585 1635 1685 1735 1785 1835 1885 1935
UN 100 150 200 50 100 150 200 50 100 150 200 50 100 150
M. 5 5 5 6 6 6 6 7 7 7 7 8 8 8
N 14 14 14 16 16 16 16 18 18 18 18 20 20 20
KG 25.4 26.2 27 27,8 28,6 29.4 30.2 31 31,8 32,6 33.4 34.2 35 35,8
Accident vasculaire cérébral 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400
L 1985 2035 2085 2135 2185 2235 2285 2335 2385 2435 2485 2535 2585 2635 2685 2735 2785
UN 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12
N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28
KG 36,6 37.4 38.2 39 39,8 40,6 41.4 42.2 43 43,8 44,6 45.4 46.2 47 47,8 48,6 49.4
Accident vasculaire cérébral 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
L 2835 2885 2935 2985 3035 3085 3135 3185 3235 3285 3335 3385 3435
UN 50 100 150 200 50 100 150 200 50 100 150 200 50
M. 13 13 13 13 14 14 14 14 15 15 15 15 16
N 30 30 30 30 32 32 32 32 34 34 34 34 36
KG 50,2 51 51,8 52,6 53.4 54.2 55 55,8 56,6 57.4 58.2 59 59,8
