China Module de mouvement linéaire de haute précision 200W Course de 1050mm Module de table linéaire wholesale

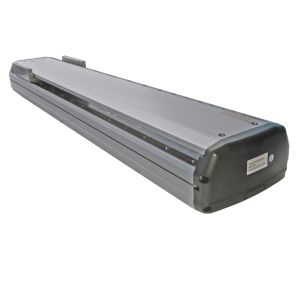

Module de mouvement linéaire de haute précision 200W Course de 1050mm Module de table linéaire

Demander le dernier prix

Chaîne vidéo

Numéro de modèle :PTH

Lieu d'origine :CHINE

Quantité de commande minimale :1

Détails d'emballage :CARTON

Délai de livraison :Les petites commandes prennent habituellement 3-7 jours, les grandes commandes habituellement 20-35

Conditions de paiement :Visa/Mastercard/PayPal/Apple Pay/Google Pay, qui sont des sociétés de paiement spécialisées dans le

Capacité d'offre :Tous les produits ont passé la certification CE et sont conformes aux normes environnementales RoHS

Catégories de produits :Module de scène linéaire

Couleur :Gris

Poussée maximale :1050 mm

Note de vis :C7roulement

Puissance du moteur standard :200W

Facteur coulissant linéaire à haute rigidité :W20*H18

Contacter

Add to Cart

Voir la description du produit

Module d'étape linéaire de haute précision avec positionnement au niveau du micron

Le module de platine linéaire est une unité de mouvement linéaire modulaire intégrant des rails de guidage linéaires, des systèmes d'entraînement et des composants de positionnement de haute précision. Entraîné par des moteurs, il réalise un mouvement alternatif linéaire précis du curseur sur le rail de guidage, prenant en charge une utilisation indépendante à un seul axe ou une combinaison multi-axes (plateformes multi-axes XY/XYZ). Il fournit des solutions de mouvement linéaire de haute rigidité, de haute précision de positionnement et faciles à intégrer pour les équipements d'automatisation, largement appliquées dans des domaines tels que la fabrication de produits électroniques 3C, l'emballage de semi-conducteurs, les tests médicaux, les instruments de précision et le tri logistique, répondant à divers besoins allant du positionnement de précision au micron à la manutention de matériaux à grande vitesse.

Avantages principaux

1. Précision au niveau du micron pour un positionnement précis

2. Haute rigidité et capacité de charge robuste

3. Conception modulaire pour un déploiement rapide

4. Faible entretien et longue durée de vie

※ Spécifications de base
Spécification	Puissance moteur standard (W)		200W
	Précision de positionnement répétable (mm)		±0,01
	Spécification de la vis		1605	1610	1616	1620
	Vitesse maximale (mm/s)		250	500	800	1000
	Poussée nominale (N)		683	341	213	174
	Charge maximale (kg)	Horizontal	50	30	22	18
		Verticale	12	8	5	3
	Course maximale (mm)		1050
Composant	Spécification de la vis		1605/1610/1616/1620 (rapport d'élancement 1 : 62,5)
	Qualité de vis		C7 roulant
	Curseur linéaire haute rigidité		L20×H18
	Couplage		34-27-10-14
	Interrupteur photoélectrique		PM-T45(NPN)

(Unité : mm) (Unité : mm)										(Unité :mm) (Unité : Nm)

Horizontal installation		UN	B	C	Côté installation		UN	B	C	Verticale installation		UN	C	MON	110
Horizontal installation		UN	B	C	Côté installation		UN	B	C	Verticale installation		UN	C	Député	110
Plomb 05	30 kg	547	42	42	Plomb 05	25 kg	52	53	670	Plomb 05	5 kg	310	310	M	120
	40 kg	391	29	29		35 kg	35	45	455		8 kg	192	192
	50 kg	298	22	22		50 kg	21	22	298		12 kg	129	129
Plomb 10	15 kg	521	84	80	Plomb 10	10 kg	124	131	770	Plomb 10	4 kg	335	335
	25 kg	298	47	44		20 kg	58	61	382		6 kg	220	220
	30 kg	242	34	35		30 kg	35	37	242		8 kg	172	172
Plomb 16	5 kg	937	282	259	Plomb 16	5 kg	116	58	605	Plomb 16	1 kg	620	620
	10 kg	487	121	116		10 kg	24	26	253		2 kg	680	680
	22 kg	236	40	44		22 kg	0	0	0		5 kg	310	310
Plomb 20	5 kg	675	224	193	Plomb 20	6 kg	160	185	562	Plomb 20	1 kg	580	580
	10 kg	330	107	93		12 kg	76	88	272		2 kg	645	645
	18 kg	175	55	48		18 kg	48	55	175		3 kg	310	310

Exposition moteur-01

																			Unité : mm
Accident vasculaire cérébral	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
UN	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14
KG	5.5	5.8	6.2	6.6	7	7.4	7.8	8.2	8.5	8.9	9.3	9.7	10.1	10.5	10.9	11.2	11.6	12	12.4	12,8

Exposition moteur-02

Unité : mm
Accident vasculaire cérébral	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350
UN	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M.	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14
KG	5.8	6.2	6.6	7	7.4	7.8	8.2	8.5	8.9	9.3	9.7	10.1	10.5	10.9	11.2	11.6	12	12.4	12,8	13.2

Le moteur se plie à droite-01

Remarque : le pli gauche du moteur est symétrique à cette figure Unité : mm
Accident vasculaire cérébral	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	329,5	379,5	429,5	479,5	529,5	579,5	629,5	679,5	729,5	779,5	829,5	879,5	929,5	979,5	1029,5	1079,5	1129,5	1179,5	1229,5	1279,5
UN	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
M.	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14
KG	5.5	5.8	6.2	6.6	7	7.4	7.8	8.2	8.5	8.9	9.3	9.7	10.1	10.5	10.9	11.2	11.6	12	12.4	12,8

Le moteur se plie à droite-02

Remarque : le pli gauche du moteur est symétrique à cette figure Unité : mm
Accident vasculaire cérébral	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	379,5	429,5	479,5	529,5	579,5	629,5	679,5	729,5	779,5	829,5	879,5	929,5	979,5	1029,5	1079,5	1129,5	1179,5	1229,5	1279,5	1329,5
UN	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M.	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14
KG	5.8	6.2	6.6	7	7.4	7.8	8.2	8.5	8.9	9.3	9.7	10.1	10.5	10.9	11.2	11.6	12	12.4	12,8	13.2
