China Module linéaire à vis à bille de haute précision de 100 mm à 1680 mm wholesale

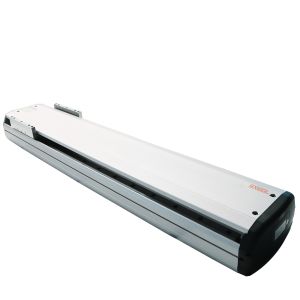

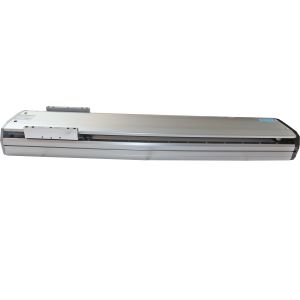

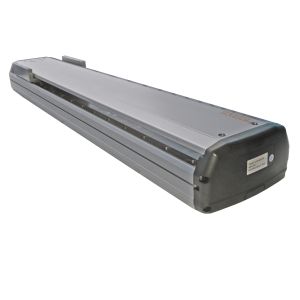

Module linéaire à vis à bille de haute précision de 100 mm à 1680 mm

Demander le dernier prix

Chaîne vidéo

Numéro de modèle :PTH10

Lieu d'origine :CHINE

Quantité de commande minimale :1

Détails d'emballage :CARTON

Délai de livraison :Les petites commandes prennent habituellement 3-7 jours, les grandes commandes habituellement 20-35

Conditions de paiement :Visa/Mastercard/PayPal/Apple Pay/Google Pay, qui sont des sociétés de paiement spécialisées dans le

Capacité d'offre :Tous les produits ont passé la certification CE et sont conformes aux normes environnementales RoHS

Nom :Robot simple d'axe

Matériel :Acier de roulement

Longueur :100-1680MM

Service :Services d'OEM

Structure :Composants CNC

Composants centraux :Poids de roulement

Application :Appareil de transfert automatique à grande vitesse

Contacter

Add to Cart

Voir la description du produit

Glissière linéaire spécifique CNC Haute précision, capacité de charge élevée

Les glissières linéaires SEXGL offrent une précision et une durabilité inégalées dans les systèmes d'automatisation de haute précision, et sont approuvées par des leaders mondiaux tels que BYD (assemblage de groupes motopropulseurs de véhicules électriques) et BOE (robots de découpe de panneaux LCD) en Amérique du Nord, en Europe, en Asie du Sud-Est et en Corée du Sud. En usinage CNC, la précision, l'efficacité et la stabilité sont essentielles. Nos glissières linéaires, conçues sur mesure pour le CNC, permettent un positionnement précis et un mouvement efficace, ce qui est essentiel pour des solutions linéaires fiables pour tous les équipements CNC, améliorant ainsi la qualité et la productivité.

Principales caractéristiques

1. Positionnement de haute précisionUtilise des vis à billes/guides linéaires avancés avec une fabrication de précision, atteignant un positionnement de ±0,01 mm et une répétabilité de ±0,005 mm pour une précision au niveau du micron.

2. Grande capacité de chargeLes modèles supportent de 50 à 500 kg, gérant les charges de coupe/impact de l'usinage de petites pièces au traitement de pièces lourdes, assurant un support stable de l'équipement.

3. Structure à haute rigiditéConstruit en aluminium/acier à haute résistance avec des conceptions renforcées (nervures/symétrie), résistant à la déformation sous des charges élevées/à grande vitesse pour maintenir la stabilité du mouvement et prolonger la durée de vie de l'équipement.

4. Performances à grande vitesseAssocié à des servomoteurs/moteurs pas à pas, atteint une vitesse maximale de 1000 mm/s, réduisant les temps d'inactivité pour un traitement par lots plus rapide et une productivité CNC plus élevée.

5. Faible bruit et longévitéComposants de précision + lubrification intelligente maintiennent le bruit à <60dB. Les matériaux de qualité supérieure/traitements de surface (chrome dur/anodisation) minimisent l'usure, réduisant les coûts de maintenance sur plus de 20 000 heures.

※ Spécifications de base
Spécification	Puissance moteur standard (W)		200W
	Précision de positionnement répétable (mm)		±0,01
	Spécification de la vis		1605	1610	1616	1620
	Vitesse maximale (mm/s)		250	500	800	1000
	Poussée nominale (N)		683	341	213	174
	Charge maximale (kg)	Horizontal	50	30	22	18
		Vertical	12	8	5	3
	Course maximale (mm)		1050
Composant	Spécification de la vis		1605/1610/1616/1620 (rapport d'élancement 1:62,5)
	Qualité de la vis		C7 roulé
	Glissière linéaire à haute rigidité		W20×H18
	Accouplement		34-27-10-14
	Interrupteur photoélectrique		PM-T45(NPN)

(Unité:mm) (Unité:mm)										(Unité :mm) (Unité:N.m)

Horizontal installation		A	B	C	Côté installation		A	B	C	Vertical installation		A	C	MY	110
Horizontal installation		A	B	C	Côté installation		A	B	C	Vertical installation		A	C	MP	110
Pas 05	30kg	547	42	42	Pas 05	25kg	52	53	670	Pas 05	5kg	310	310	MR	120
	40kg	391	29	29		35kg	35	45	455		8kg	192	192
	50kg	298	22	22		50kg	21	22	298		12kg	129	129
Pas 10	15kg	521	84	80	Pas 10	10kg	124	131	770	Pas 10	4kg	335	335
	25kg	298	47	44		20kg	58	61	382		6kg	220	220
	30kg	242	34	35		30kg	35	37	242		8kg	172	172
Pas 16	5kg	937	282	259	Pas 16	5kg	116	58	605	Pas 16	1kg	620	620
	10kg	487	121	116		10kg	24	26	253		2kg	680	680
	22kg	236	40	44		22kg	0	0	0		5kg	310	310
Pas 20	5kg	675	224	193	Pas 20	6kg	160	185	562	Pas 20	1kg	580	580
	10kg	330	107	93		12kg	76	88	272		2kg	645	645
	18kg	175	55	48		18kg	48	55	175		3kg	310	310

Exposition du moteur-01

																			Unité:mm
Course	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
A	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14
KG	5.5	5.8	6.2	6.6	7	7.4	7.8	8.2	8.5	8.9	9.3	9.7	10.1	10.5	10.9	11.2	11.6	12	12.4	12.8

Exposition du moteur-02

Unité:mm
Course	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14
KG	5.8	6.2	6.6	7	7.4	7.8	8.2	8.5	8.9	9.3	9.7	10.1	10.5	10.9	11.2	11.6	12	12.4	12.8	13.2

Moteur se replie à droite-01

Remarque : Le pli gauche du moteur est symétrique à cette figure Unité:mm
Course	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	329.5	379.5	429.5	479.5	529.5	579.5	629.5	679.5	729.5	779.5	829.5	879.5	929.5	979.5	1029.5	1079.5	1129.5	1179.5	1229.5	1279.5
A	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14
KG	5.5	5.8	6.2	6.6	7	7.4	7.8	8.2	8.5	8.9	9.3	9.7	10.1	10.5	10.9	11.2	11.6	12	12.4	12.8

Moteur se replie à droite-02

Remarque : Le pli gauche du moteur est symétrique à cette figure Unité:mm
Course	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	379.5	429.5	479.5	529.5	579.5	629.5	679.5	729.5	779.5	829.5	879.5	929.5	979.5	1029.5	1079.5	1129.5	1179.5	1229.5	1279.5	1329.5
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14
KG	5.8	6.2	6.6	7	7.4	7.8	8.2	8.5	8.9	9.3	9.7	10.1	10.5	10.9	11.2	11.6	12	12.4	12.8	13.2
