China Tableau de glissement à courroie synchrone à longue vitesse à longue course avec positionnement précis Approuvé CE wholesale

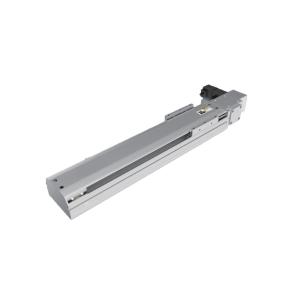

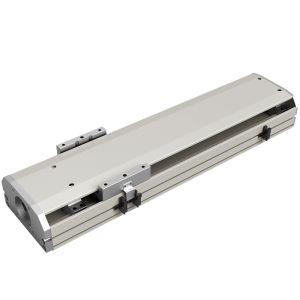

Tableau de glissement à courroie synchrone à longue vitesse à longue course avec positionnement précis Approuvé CE

Demander le dernier prix

Chaîne vidéo

Numéro de modèle :PTB14

Lieu d'origine :CHINE

Quantité de commande minimale :1

Conditions de paiement :L / C, D / A, D / P, T / T, Western Union, Moneygram

Capacité d'offre :Livraison mondiale

Délai de livraison :7 à 14

Détails d'emballage :carton à mousse

Nom :Robot simple d'axe

Vitesse maximale ((mm/s) :2000

Poussée nominale (N) :100

Le temps de course standard ((mm) :Intervalle de 20 à 50 mm/50

Largeur de ceinture :25

Facteur coulissant linéaire à haute rigidité :W15 par H12.5

Capteur d'origine :Le numéro d'immatriculation du véhicule est le numéro d'immatriculation de l'appareil.

Contacter

Add to Cart

Voir la description du produit

Tableau de glissement de ceinture synchrone à haute vitesse à longue course avec positionnement précis

En tant que composant de base de la transmission dans l'automatisation industrielle,le PTB Synchronous Belt Slide établit une nouvelle référence de performance pour les modules de mouvement linéaire de milieu à haut de gamme avec son noyau technique de "charge élevéeIl a réalisé trois percées grâce à l'intégration innovante de structures de haute rigidité et de systèmes de transmission efficaces:Capacité de charge dynamique horizontale de 200 kg, vitesse ultra-haute de 2311 mm/s et poussée forte de 1126 N, avec une plage de temps complète de50 à 4000 mmpour répondre à des scénarios rigoureux tels que le tri logistique, l'assemblage automobile et le montage de composants électroniques.

Scénarios d'application typiques

1 Centre de tri logistique intelligent

Le PTB Slide entraîne des systèmes de tri à2311 mm/s vitesse ultra-hauteLa charge de poussée de 1126 N permet de basculer en millisecondes les baffles de tri, augmentant ainsi la capacité de traitement des colis de2500 à 8 000 pièces par heureUn bond d'efficacité de 3 fois.

2 Montage de composants automobiles de précision

Avec une conception à haute rigidité à double guidage et une capacité de charge de 200 kg, il stabilise le transport des blocs de moteur à travers les postes de travail, ce qui permet d'atteindre unla précision de positionnement est de ±0,1 mmpour l'alignement des trous de boulons et pour fournir un support fiable pour l'assemblage du groupe motopropulseur automobile.

3 Pression de composants électroniques de haute précision

Dans le cas de la presse de planches flexibles FPC, sa poussée de 1126 N et sa courroie synchrone de 45 mm de large assurent0précision de pressage de 0,1 mm, résolvant des problèmes courants tels que la fausse pression et le désalignement dans les diapositives traditionnelles, et permettant la fabrication de précision des modules Mini LED et 5G.

Principaux avantages techniques

Architecture à haute rigidité et haute résistance

La conception intégrée de glisseurs linéaires à deux rangées et de plaques de base en alliage d'aluminium épaissie, combinée à une courroie synchrone à PM de 45 mm de large, assure une déviation de plein temps ≤ 0,1 mm/m sous des charges de 200 kg,garantissant un fonctionnement à grande vitesse à faible vibration.

Système de transmission à ultra-haute vitesse

Il est équipé d'un servo-moteur à faible inertie à entraînement direct et de courroies synchrones à haute tension.Efficacité de transmission de 97%et une vitesse maximale de 2311 mm/s (30% plus rapide que les glissières conventionnelles), ce qui triple l'efficacité du tri logistique par rapport aux systèmes traditionnels de chaîne.

Conception modulaire à pleine course

avec une plage de course flexible de 50 à 4000 mm:

Les traits courts (50-500 mm) conviennent à des tâches de précision telles que la distribution et l'inspection visuelle.
Les longueurs d'avance (1000-4000 mm) permettent une manipulation trans-stationnelle dans les entrepôts intelligents et l'assemblage automobile.
Les interfaces normalisées permettent une intégration rapide avec les systèmes multi-axes, réduisant ainsi les cycles de R&D en automatisation.

Enraciné dans les principes de l'industrie allemande 4.0, le PTB Slide équilibre la vitesse, la charge et la précision grâce à des matériaux de qualité aérospatiale, une transmission à faible frottement et des structures anti-torsion.C'est le choix idéal pour améliorer les lignes d'automatisation dans la logistique à grande vitesse et la fabrication d'électronique au niveau micronique.

※ Spécifications de base
Spécification	Le plomb ((mm)		40
	Vitesse maximale ((mm/s)		2000
	Velocité maximale (kg)	Légères	25
		Verticale	-
	Poussée nominale (N)		100
	Le temps de course standard ((mm)		Intervalle de 20 à 50 mm/50
Composant	Capacité du servomoteur CA		200
	Largeur de la courroie		25
	Facteur coulissant linéaire à haute rigidité		W15 par H12.5
	Capteur d'origine		Le numéro d'immatriculation du véhicule est le numéro d'immatriculation de l'appareil.

(Unité: mm) (Unité: mm)

Légères l'installation	Une	B. Pour	C	Côté l'installation	Une	B. Pour	C
10 kg ou plus	1794	688	538	15 kg	348	446	1170
20 kg ou plus	858	324	253	18 kg	285	365	961
25 kg ou plus	670	251	197	25 kg ou plus	197	251	670

Des plis moteurs laissés en place
Un AVC	50	100	150	200	250	300	350	400		450		500		550		600		650		700		750
L	408	458	508	558	608	658	708	758		808		858		908		958		1008		1058		1108
Une	200	50	100	150	200	50	100	150		200		50		100		150		200		50		100
M	0	1	1	1	1	2	2	2		2		3		3		3		3		4		4
N	4	6	6	6	6	8	8	8		8		10		10		10		10		12		12
Poids total de l'eau	8.2	8.6	9	9.5	10	10.5	11	11.4		12		12.4		13		13.4		13.9		14.4		14.9
Un AVC	800		850		900	950		1000		1050		1100		1150		1200	1250	1300	1350	1400	1450	1500
L	1158		1208		1258	1308		1358		1408		1458		1508		1558	1608	1658	1708	1758	1808	1858
Une	150		200		50	100		150		200		50		100		150	200	50	100	150	200	50
M	4		4		5	5		5		5		6		6		6	6	7	7	7	7	8
N	12		12		14	14		14		14		16		16		16	16	18	18	18	18	20
Poids total de l'eau	15.4		15.9		16.4	16.9		17.3		17.9		18.5		19.1		19.7	20.3	20.9	21.5	22.1	22.7	23.3
Un AVC	1600	1650	1700	1750	1800	1850	1900		1950		2000		2050		2100		2150		2200		2250
L	1958	2008	2058	2108	2158	2208	2258		2308		2358		2408		2458		2508		2558		2608
Une	150	200	50	100	150	200	50		100		150		200		50		100		150		200
M	8	8	9	9	9	9	10		10		10		10		11		11		11		11
N	20	20	22	22	22	22	24		24		24		24		26		26		26		26
Poids total de l'eau	24.5	25.1	25.7	26.3	26.9	27.5	28.1		28.7		29.3		29.9		30.5		31.1		31.7		32.3
Un AVC	2300		2350		2400	2450		2500		2550		2600		2650		2700		2750	2800	2850	2900	2950	3000
L	2658		2708		2758	2808		2858		2908		2958		3008		3058		3108	3158	3208	3258	3308	3358
Une	50		100		150	200		50		100		150		200		50		100	150	200	50	100	150
M	12		12		12	12		13		13		13		13		14		14	14	14	15	15	15
N	28		28		28	28		30		30		30		30		32		32	32	32	34	34	34
Poids total de l'eau	32.9		33.5		34.1	34.7		35.3		35.9		36.5		37.1		37.7		38.3	38.9	39.5	40.1	40.7	41.3

Les plis moteurs à gauche (Je vous en prie.mm)

Un AVC	50	100	150	200	250	300	350	400	450	500	550	600		650	700	750		800
L	408	458	508	558	608	658	708	758	808	858	908	958		1008	1058	1108		1158
Une	200	50	100	150	200	50	100	150	200	50	100	150		200	50	100		150
M	0	1	1	1	1	2	2	2	2	3	3	3		3	4	4		4
N	4	6	6	6	6	8	8	8	8	10	10	10		10	12	12		12
Poids total de l'eau	8.2	8.6	9	9.5	10	10.5	11	11.4	12	12.4	13	13.4		13.9	14.4	14.9		15.4
Un AVC	850		900		950		1000		1050	1100	1150		1200	1250	1300	1350	1400	1450	1500	1550
L	1208		1258		1308		1358		1408	1458	1508		1558	1608	1658	1708	1758	1808	1858	1908
Une	200		50		100		150		200	50	100		150	200	50	100	150	200	50	100
M	4		5		5		5		5	6	6		6	6	7	7	7	7	8	8
N	12		14		14		14		14	16	16		16	16	18	18	18	18	20	20
Poids total de l'eau	15.9		16.4		16.9		17.3		17.9	18.5	19.1		19.7	20.3	20.9	21.5	22.1	22.7	23.3	23.9
Un AVC	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150		2200	2250		2300		2350
L	1958	2008	2058	2108	2158	2208	2258	2308	2358	2408	2458	2508		2558	2608		2658		2708
Une	150	200	50	100	150	200	50	100	150	200	50	100		150	200		50		100
M	8	8	9	9	9	9	10	10	10	10	11	11		11	11		12		12
N	20	20	22	22	22	22	24	24	24	24	26	26		26	26		28		28
Poids total de l'eau	24.5	25.1	25.7	26.3	26.9	27.5	28.1	28.7	29.3	29.9	30.5	31.1		31.7	32.3		32.9		33.5
Un AVC	2400		2450		2500		2550		2600	2650	2700		2750	2800	2850	2900	2950	3000	3050
L	2758		2808		2858		2908		2958	3008	3058		3108	3158	3208	3258	3308	3358	3408
Une	150		200		50		100		150	200	50		100	150	200	50	100	150	200
M	12		12		13		13		13	13	14		14	14	14	15	15	15	15
N	28		28		30		30		30	30	32		32	32	32	34	34	34	34
Poids total de l'eau	34.1		34.7		35.3		35.9		36.5	37.1	37.7		38.3	38.9	39.5	40.1	40.7	41.3	419
