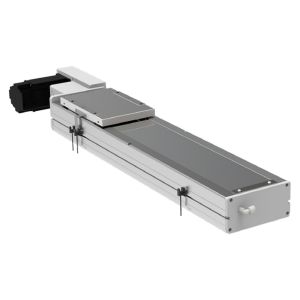

Efficacité de précision de la table de glissement à haute vitesse
Modules linéaires de la série des courroies de PCB
Portée de l'application
Conçus pour l'automatisation industrielle, les modules linéaires de la série de courroies PCB sont spécialisés dans:
- Appareils de changement de ligne de pièces dans les lignes de production
- Appareils de découpe de films adhésifs
- Systèmes de manutention de matériaux entre centres d'usinage CNC
Ces modules sont largement utilisés dans les industries suivantes:
- Équipement de fabrication de panneaux à cristaux liquides TFT-LCD
- Systèmes de production d'énergie solaire
- Machines et appareils d'emballage alimentaire
- équipement d'usinage CNC
Types de ceintures
Disponible en deux configurations:
- Ceintures sans poussière (adaptées aux salles blanches)
- Les bandes en caoutchouc (conçues pour des applications industrielles à haute abrasivité ou générales)
Les avantages de l'entraînement par courroie synchrone
- Transmission à haut rendement: utilise des courroies dentées à haute tension de type PM avec un rendement de transmission de 98%, atteignant une vitesse linéaire maximale de 2 m/s2 deux fois celle des glissades à vis en plomb traditionnelles.Combinés avec des rouleaux en alliage d'aluminium léger, le temps de réponse dynamique est réduit à 0,4 s, ce qui améliore considérablement l'efficacité du tri et de la manutention.
- Élargissement illimité par coup: Avec une plage de course standard de 50 à 3500 mm, les modules prennent en charge l'extension de course ultra longue via la technologie d'épissage du rail de guidage.Cela élimine les limitations de vitesse critiques des vis à plomb traditionnelles, ce qui les rend idéales pour des applications de longue distance telles que les lignes de convoyeurs logistiques et les navettes AS/RS (système automatisé de stockage et de récupération).
Spécifications techniques
| Caractéristique |
Détails |
| Type de lecteur |
Ceinture synchrone (haute tension de type PM) |
| Vitesse maximale |
2 m/s |
| Plage de course standard |
20 ∼ 3 500 mm (personnalisable par épissage) |
| Capacité de charge |
Jusqu'à 150 kg (installation horizontale) |
| Adaptabilité à l'environnement |
Des versions sans poussière (conformes à la classe ISO 5) et industrielles générales |
Applications professionnelles
Dans la production de panneaux TFT-LCD, ces modules permettent un transfert précis de la pièce entre les stations de collage et d'inspection avec des courroies sans poussière assurant la compatibilité avec les salles blanches.la variante de ceinture en caoutchouc résiste à des environnements à haute température pendant la stratification des panneaux, tandis que leur capacité à grande vitesse accélère le débit dans les flux de travail d'usinage CNC.
Conçue pour la fiabilité et l'évolutivité, la série de courroies de circuits imprimés optimise le flux de matériaux dans les systèmes automatisés, la vitesse d'équilibrage, la précision et la résilience environnementale dans divers secteurs industriels.
| ※ Spécifications de base PCB14 |
|
| Spécification |
Le plomb ((mm) |
40 |
| Vitesse maximale ((mm/s) |
2000 |
| Velocité maximale (kg) |
Légères |
25 |
| Verticale |
- |
| Poussée nominale (N) |
100 |
| Le temps de course standard ((mm) |
Intervalle de 20 à 50 mm/50 |
| Composant |
Capacité du servomoteur CA |
200 |
| Largeur de la courroie |
25 |
| Facteur coulissant linéaire à haute rigidité |
W15 par H12.5 |
| Capteur d'origine |
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation de l'appareil. |
