moteur pas à pas hybride de 2 phases, NEMA 11 (pouce) - moteur pas à pas (tétraphasé) biphasé de la série 28BH (millimètre)
Certification:CE,ROHS,ISO9000,SGS
Nom de marque:CW
Prix:USD4~USD100
Point d'origine:Changzhou Chine
Quantité d'ordre minimum:1 PCS
Détails d'emballage:Carton et palette d'exportation
Contacter
Add to Cart
Membre actif
Changzhou Jiangsu
Adresse:
Le pont de Hugang, District de Qishuyan, Changzhou, Jiangsu, Chine 213011
dernière connexion fois fournisseur:
dans 30 heures
Détails du produit
Profil de la société
Détails du produit

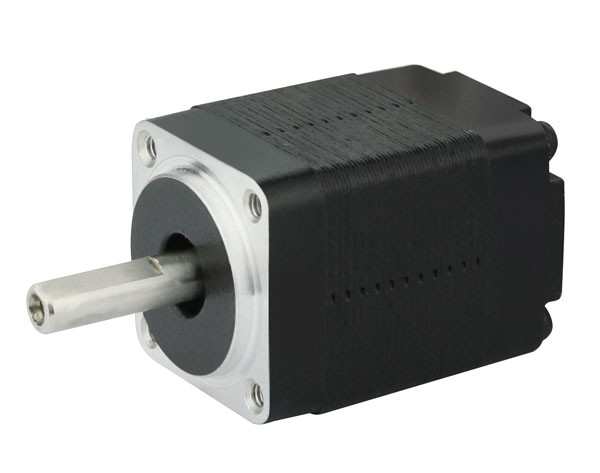

NEMA 11 (pouce) - moteur pas pas (tétraphasé) biphasé de la série 28BH (millimètre)
Description :
Moteur de progression de petite taille de NEMA11 28mm
Modèle : NEMA11, 28BH, 28BYG
Phase : biphasé ou phase 4
Angle de pas : 1.8º
faible intensité
Petit couple se tenant
No. de fil de connexion : 4 ou 6 fils
Vitesse : le bas ou grande vitesse
Forme : Place
Article | pecifications |
Angle d'étape | 1.8º |
Exactitude d'angle d'étape | ±5% |
Exactitude de résistance | ±10% |
Exactitude d'inductance | ±20% |
Hausse de la température | Maximum 80℃. |
Température ambiante | -20℃~+50℃ |
Résistance d'isolation | 100MΩ mn, 500VDC |
Résistance diélectrique | 500VAC pour une minute |
Jeu de radial d'axe | 0.02Max. (accélération 450) |
Jeu axial d'axe | 0.08Max. (accélération 450) |
liste de paramètre d'étape-moteur de série de la NEMA 11BH (pouces) de liste de paramètre de moteur pas pas de la série 28BH
| Paramètres techniques : | |||||||||||
| Nouveau modèle | Vieux modèle | Phase de No.of | Tension | Actuel | Inductance | Résistance | Tenir Troque | Inertie de rotor | Poids | Longueur | Nombre de fil de connexion |
| V | A | mh±20% | Ω±10% | kg.cm | ² de g.cm | kilogramme | millimètre | NON. | |||
| 28BH28-080A | 28BYG401-01 | 2 | 2 | 0,8 | 1,6 | 2,5 | 0,45 | 8 | 0,095 | 28 | 4 |
| 28BH32-025A | 28BYG202 | 2 | 12 | 0,25 | 14 | 25 | 0,4 | 9 | 0,1 | 32 | 4 |
| 28BH32-040B | 28BYG205-01 | 4 | 12 | 0,4 | 9 | 26 | 0,55 | 9 | 0,1 | 32 | 6 |
| 28BH32-067A | 28BYG203-01 | 2 | 12 | 0,67 | 4 | 5,6 | 0,61 | 9 | 0,1 | 32 | 4 |
| 28BH32-095B | 28BYG201 | 4 | 4,18 | 0,95 | 1,5 | 4,4 | 0,55 | 9 | 0,1 | 32 | 6 |
| 28BH45-050A | 28BYG102C-05 | 2 | 3,4 | 0,5 | 4,8 | 6,8 | 0,75 | 12 | 0,14 | 45 | 4 |
| 28BH45-067A | 28BYG101-01 | 2 | 12 | 0,67 | 4,9 | 6,8 | 0,95 | 12 | 0,14 | 45 | 4 |
| 28BH45-070A | 28BYG105-51 | 2 | 4,9 | 0,7 | 3 | 3,4 | 1,3 | 12 | 0,14 | 45 | 4 |
| 28BH45-095B | 28BYG102-03 | 4 | 3,23 | 0,95 | 1,2 | 3,4 | 0,75 | 12 | 0,14 | 45 | 6 |
| 28BH45-140B | 28BYG104-03 | 4 | 1,4 | 1,4 | 0,55 | 1 | 0,8 | 12 | 0,14 | 45 | 6 |
| 28BH51-067A | 28BYG302C | 2 | 4,4 | 0,67 | 7,2 | 9,2 | 1,2 | 18 | 0,2 | 51 | 4 |
| 28BH51-080A | 28BYG301 | 2 | 4 | 0,8 | 3,3 | 4,9 | 1 | 18 | 0,18 | 51 | 4 |
| 28BH51-095B | 28BYG302 | 4 | 4,4 | 0,95 | 1,8 | 4,6 | 0,9 | 18 | 0,18 | 51 | 6 |
| 28BH51-100A | 28BYG302B-05 | 2 | 2,3 | 1 | 1,8 | 2,3 | 0,9 | 18 | 0,18 | 51 | 4 |
