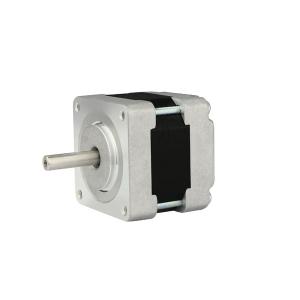

NEMA 15BH (pouce) - moteur pas pas (tétraphasé) biphasé de la série 39BH (millimètre)
Description :
1,8 moteur pas pas de la NEMA 15 de º39BYG
Phase : biphasé ou phase 4
Angle de pas : 1.8º
faible intensité
Petit couple se tenant
No. de fil de connexion : 4 ou 6 fils
Vitesse : le bas ou grande vitesse
Forme : Place
Article | pecifications |
Angle d'étape | 1.8º |
Exactitude d'angle d'étape | ±5% |
Exactitude de résistance | ±10% |
Exactitude d'inductance | ±20% |
Hausse de la température | Maximum 80℃. |
Température ambiante | -20℃~+50℃ |
Résistance d'isolation | 100MΩ mn, 500VDC |
Résistance diélectrique | 500VAC pour une minute |
Jeu de radial d'axe | 0.02Max. (accélération 450) |
Jeu axial d'axe | 0.08Max. (accélération 450) |
| La liste de paramètre de moteur pas pas de la série 39BH Liste de paramètre d'étape-moteur de série de la NEMA 15BH (pouce) | |||||||||||
| Nouveau modèle | Vieux modèle | Phase de No.of | Tension | Actuel | Inductance | Résistance | Tenir Troque | Inertie de rotor | Poids | Longueur | Nombre de fil de connexion |
| V | A | mh±20% | Ω±10% | kg.cm | ² de g.cm | kilogramme | millimètre | NON. | |||
| 39BH20-030A | 39BYG 112-10A | 2 | 6,3 | 0,3 | 18 | 21 | 0,7 | 11 | 0,11 | 20 | 4 |
| 39BH20-030B | 39BYG 107-02 | 4 | 12 | 0,3 | 20 | 40 | 0,7 | 11 | 0,12 | 20 | 6 |
| 39BH20-040A | 39BYG 101 | 2 | 5 | 0,4 | 6,4 | 6,8 | 0,62 | 11 | 0,125 | 20 | 4 |
| 39BH20-050B | 39BYG 105-01 | 4 | 6,5 | 0,5 | 6 | 13 | 0,8 | 11 | 0,12 | 20 | 6 |
| 39BH26-027B | 39BYG 303-03 | 4 | 12 | 0,27 | 20 | 45 | 1 | 14 | 0,16 | 26 | 6 |
| 39BH26-048A | 39BYG 301 | 2 | 9,6 | 0,48 | 15 | 20 | 1 | 14 | 0,16 | 26 | 4 |
| 39BH26-050A | 39BYG 305-09 | 2 | 6,8 | 0,5 | 12 | 13,5 | 1,4 | 14 | 0,16 | 26 | 4 |
| 39BH34-016B | 39BYG 412 | 4 | 12 | 0,16 | 40 | 70 | 1,2 | 20 | 0,18 | 34 | 6 |
| 39BH34-025A | 39BYG 413-13 | 2 | 12 | 0,25 | 60 | 48 | 2,1 | 20 | 0,18 | 34 | 4 |
| 39BH34-100B | 39BYG 410-18 | 4 | 6 | 1 | 3 | 6 | 1,6 | 20 | 0,18 | 34 | 6 |
| 39BH34-200A | 39BYG 409 | 2 | 1,6 | 2 | 1 | 0,8 | 1,6 | 20 | 0,18 | 34 | 4 |
| 39BH47-040A | 39BYG 804-01 | 2 | 8 | 0,4 | 30 | 26 | 2,2 | 42 | 0,35 | 47 | 4 |
| 39BH47-100A | 39BYG 810-01 | 2 | 3,3 | 1 | 5,2 | 3,3 | 2 | 42 | 0,35 | 47 | 4 |
