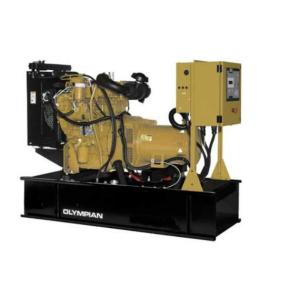

CAT-partserpillar Olympian groupe électrogène Diesel Generator, refroidi par eau

1, marque : Olympien de Chat-partie-parties

2, type de disjoncteur : 3 Polonais MCCB

3, cycle :  Course 4

4, méthode de refroidissement :  L'eau

5, type de gouvernement :  Électronique

6, type de sortie : C.A. triphasé

7, type de bti : Acier résistant de FabriCAT-parties-partsed

Chat-partie-parties Genset Diesel Generator olympien, refroidi l'eau

CARACTÉRISTIQUES

GROUPE ÉLECTROGÈNE

●Système complet conçu et établi OIN 9001

installation certifiée

●Usine examinée pour concevoir des specifiCAT-parties-partsions plein

conditions de charge

●Entièrement machiné avec une gamme des options et

accessoires

MOTEUR

●Moteur diesel refroidi l'eau industriel

●Contrôle de vitesse électronique isochronique

●Gouverneur, électronique

●Systèmes électriques, 24 volts continu

●Carburant et filtres huile de type cassette

●Filtre air

●Soupape de vidange d'huile lubrifiante

●Batterie (IES), support et cbles

GÉNÉRATEUR

●Générateur sans brosse autoexcité

●Système d'isolation, classe H

●Égouttez-vous l'entrée d'air de générateur de preuve (IP23)

●Conception électrique selon BS5000

Partie 99, IEC60034-1, VDE0530, UTE5110

SYSTÈME DE CONTRÔLE

●Panneau de commande 2001 de Keystart

●Panneau de commande de PowerWizard 1,0

●Clôture d'isolement par vibration d'acier de tôle avec

porte verrouillable articulée

MONTAGE DE LA DISPOSITION

●Base en acier de fabriCAT-parties-partsed résistantes avec des points de levage

●Protections antivibrationnes pour assurer l'isolement de vibration

●Générateur couplé au moteur par flexible

disque-accouplement

●Baseframe incorpore les fabriCAT-parties-partsed résistantes

réservoir de carburant en acier, 8 heures courant la capacité

DISPOSITIF D'ÉCHAPPEMENT

●Silencieux résistant d'échappement de capacité industrielle

(réduction de DBA approximativement 10) a fourni lchement

SYSTÈME DE REFROIDISSEMENT

●℃ jusqu' 50 standard de température ambiante (122℉)

●Fan, commande de fan et alternateur de remplissage entièrement

gardé

●Soupape de vidange de liquide réfrigérant

●Liquide réfrigérant de protection d'antigel

DISJONCTEUR

●disjoncteur de cas moulé 3 par poteaux (MCCB)

●Clôture d'isolement par vibration d'acier de tôle avec

couvercle démontable

●Secteur sortant de souche- de cble directement ci-dessous

disjoncteur

RÉGULATEUR DE TENSION AUTOMATIQUE

●Régulation de tension ±0.5%

●Fournit la récupération rapide des changements de charge passagers

FINITION D'ÉQUIPEMENT

●Tout le matériel plaqué

●Protection de peinture anticorrosive

●Peinture haute brillance de polyuréthane pour la longévité

et usure-résistance

NORMES DE QUALITÉ

●BS4999, BS5000, BS5514, IEC60034, VDE0530

DOCUMENTATION

●Les manuels de fonctionnement et entretien ont fourni

●Les diagrammes de cblage ont inclus

GARANTIE

●Tout l'équipement porte le plein fabricant

garantie

SPECIFICAT-parties-partsIONS

MOTEUR

Fabricant ..................................................................... Perkins

.................................................................... 2506A- modèle E15TAG1

Type ................................................................................... course 4

La turbo charge air-air d'aspiration .................... s'est refroidie

Configuration ........................................................ en ligne 6 de cylindre

Déplacement — L (Cu dedans) ....................................... 15,2 (927,6)

Ennuyé/course — millimètre (dedans) ............................. 135 (5,3)/167 (6,6)

16.0:1 de taux de compression ...............................................................

Vitesse de moteur (T/MN) .............................................................. 1 500

Puissance maximum au T/MN évalué — kilowatt (puissances en chevaux)

Remplaçant .................................................. 1643,0 de 50 hertz (2 203,0)

BMEP — kPa (livres par pouce carré)

Remplaçant ..................................................... 2471 de 50 hertz (358,4)

Puissance régénératrice — kilowatt .................................................. 120,0

Gouverneur

Type ............................................................................ électronique

OIN 8528 G2 de classe .......................................................................

GÉNÉRATEUR

Olympien de fabricant .................................................................

Modèle ............................................................................... LL6114D

Type ....................................................................... autoexcité, sans brosse

Régulation de tension ................................ ±0.5% équilibré d'aucune charge au chargement complet

Fréquence .......... ............................... ±0.25% pour la charge constante d'aucune charge au chargement complet

Déformation de forme d'onde ..................................................... THD<2%

Interférences radio… ................................................ conformité EN61000-6

Interférence de téléphone   ................................................................ TIF<50, THF<2%.

Limite de survitesse ............................................................................ 2250 t/mn

Contenu harmonique total LL/LN .............................................. 2,5%

Hausse de la température    ...........................................................   Dans des limites de la classe H

DIMENSIONS ET POIDS DE GROUPE ÉLECTROGÈNE
