Chaîne de montage de carte PCB de conducteurs des têtes 100 de CHM-861 SMD Chip Mouter Pnp Machine 8
Number modèle:CHM-861 (8 têtes + 100 conducteurs)
Point d'origine:LA CHINE
Quantité d'ordre minimum:1
Conditions de paiement:T/T
Capacité d'approvisionnement:30 par mois
Délai de livraison:3-5 jours ouvrables
Contacter
Add to Cart
Fournisseur Vérifié
Changsha Hunan China
Adresse:
N° 392, Route Minghu, Nouvelle Zone de Xiangjiang, Ville de Changsha 410000, Province du Hunan, Chine
dernière connexion fois fournisseur:
dans 11 heures
Détails du produit
Profil de la société
Détails du produit
Modèle grande vitesse modèle parfait !
Chaîne de montage verticale de carte PCB de la machine CHM-861 de Pnp de mouter de puce de SMD 1000 conducteurs 8 têtes
Modèle intégré avancé - chaîne de production de SMT - pour la production par lots - chaîne de montage de carte PCB
1. Numéro de type : CHM-861
2. marque : Charmhigh
3. configuration principale : Type vertical + livraison automatique
de carte PCB + 8 têtes 100 conducteurs + moteur servo de Panasonic
+ commutateur de bec + 11 caméras + vis de meulage de THK
4. conducteur : Conducteur électrique de Fuji (achat séparément)
5. secteur de carte PCB (3 options) :
450*380mm/600*380mm/1200*380mm
6. vient avec l'ordinateur et le clavier et la souris avec le
système de Windows
7. composant : 0201, 0402-5050, CONCESSION, QFN, TQFP, BGA… etc.

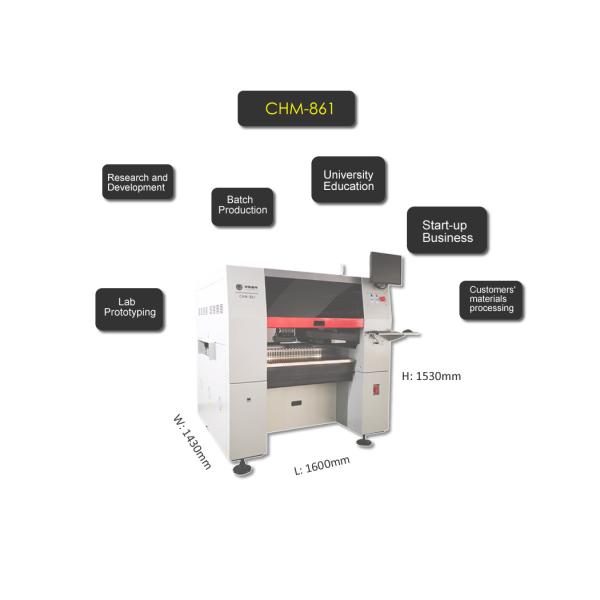

8. 1600 (l) * (w) 1430 * 1530 (H) millimètres, AC380V (50/60Hz,
triphasés)
9. délai d'exécution : 3-5 jours ouvrables
10. la livraison : par avion/par la mer/reprenez de notre
directement d'usine/pour envoyer l'entrepôt de la Chine
11. méthode de paiement : transfert de fil (T/T)
12. Emballage : boîte de contreplaqué
Instructions CHM-861 :
| Paramètres CHM-861 | |||
| Marque | Charmhigh | Modèle | CHM-861 |
| Positionnement de la méthode | Tir fixe et Tir en mouvement | Système de alimentation | 100 conducteurs soutenus (maximal/8mm comme norme) |
| Taille des composants | 12mm (maximal) | Type de conducteur | NXT-compatible conducteur électrique |
| Montage de la vitesse | 30000/cph (optimal) | Nombre de caméras | 8 caméras de mouche Caméra de +1 IC +2 caméras de mark |
| Tête de placement | 8pcs | Changement automatique de becs | Appui (37 trous équipent la bibliothèque d'un gicleur) |
| Système d'exploitation | Système de Windows 7 + Charmhigh auto-a développé le logiciel | Taux d'exactitude | ±50μm@μ±3σ/chip |
| Air comprimé | 0.5~0.7Mpa | Puissance | 4.5KW |
| Épaisseur de carte PCB | 0.6~3.5mm | Alimentation d'énergie | AC380V (50/60Hz, phase 3) |
| Poids net | 1600KG | ||
| Dimensions (millimètres) | 1600 (L)*1430 (W)*1530 (H) | ||
| Composants soutenus | 0201/0402/0603~5050/Diode&Triode/SOP/QFN/BGA/LED etc. | ||
| La livraison de carte PCB | 3 morceaux de rails de la livraison automatique de carte PCB, appui de carte PCB | ||
| La taille normale de carte PCB a soutenu (les millimètres) | 450 (L)*350 (W)/600 (L)*350 (W) (facultatif) | ||
| Ordinateur pilote | Ordinateur industriel intégré, venant avec le moniteur, la souris, et le clavier | ||
| Système de vide | Pompe vide intégrée | ||
| Système de vision | Caméra de mouche : 1 megapixel *8 (caméra grande vitesse) ; Caméra d'IC : 5 megapixels*1 (caméra de high-definition/HD) ; Caméra de marque : 1 megapixel*2. | ||
| Système de transmission | Vis de boule d'au sol de THK, rail de guide linéaire de muet de THK, axe des y de Double-vis conduit par le moteur, axe des abscisses et axe des y commandés par le moteur servo de Panasonic A6, accélération flexible de S-courbe/décélération, axe des z capable de la remise-détection. | ||
Vraies photos pour CHM-861 :
Conducteurs électriques de NXT, très stables :
Option : 8mm/12mm/16mm/24mm/32mm/44mm et conducteur de vibration
8 têtes de placement :
1 grande caméra d'IC + 8 petites caméras volantes + commutateur automatique de bec :
Plateau d'IC :
Exposition :
Échantillons, provenant de 0201 - de 5050, de BGA… etc.
De Charmhigh d'usine approvisionnement directement, un meilleur service, une meilleure communication :
Service et garantie :
La machine complète a une période de garantie de 1 an dès le service d'achat et de vie.
Nous fournissons toujours des pièces de rechange de la machine, approvisionnement direct d'usine avec la garantie.
Nous fournissons Q/A en ligne et service de soutien et technique de dépannage de conseil.
Nous fournissons un un service après-vente. Chaque machine 100% examiné bien avant le bateau.
Support technique :
La foule WhatsApp de Kimi : 0086 135 106 75756
Skype : kimiliu89
Email : kimi@charmhigh-tech.com
Accueil pour nous suivre YouTube : www.youtube.com/channel/UCKRczL5Hywx59M_2SWGJOsA/videos
Si vous voulez connaître plus d'information, svp contactez-nous par email.
Nous réponse vous la première fois.
