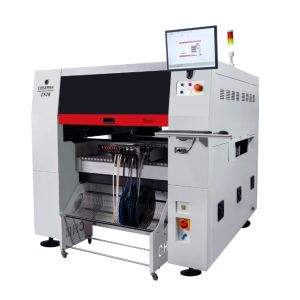

Machine à découpage automatique à 10 têtes SMT SMD 01005
Numéro de modèle:TS10 (10 têtes + 100 mangeoires)
Lieu d'origine:Chine
Quantité minimale de commande:1
Conditions de paiement:T/T, Western Union
Capacité à fournir:100 par mois
Délai de livraison:3-7 jours ouvrables
Contacter
Add to Cart
Fournisseur Vérifié
Changsha Hunan China
Adresse:
104-604, bâtiment D, parc industriel de Jindao, route moyenne de no. 179 Huizhi, secteur de pointe de développement, Tchang-cha, Hunan, Chine.
dernière connexion fois fournisseur:
dans 11 heures
Détails du produit
Profil de la société
Détails du produit
Charmhigh TS10 haute vitesse SMT Machine de ramassage entièrement automatique avec 100 piles d'alimentation
Pour les grandes lignes de production SMT, les lignes d'assemblage de PCB, la fabrication de PCBA,01005 soutenu
1. Introduction
Ce modèle TS10 est une machine SMT avancée de haut niveau de
précision qui peut être montée01005composante.
Il adopte la structure intégrée des machines de précision et
utilise les résultats de recherche et développement indépendants de
Charmhigh.
Il possède les caractéristiques d'une grande précision, d'une
grande stabilité, de fonctions complètes et d'une utilisation
pratique.
2. Le TS10 souligne:
1. Soutenir la détection de CPK,composante min 01005
2L'axe Y adoptemoteur double servosystème de contrôle
3- Système de correction thermique automatique
4. pompe vide intégrée + structure de soupape magnétique
5.Changement automatique de la buse(37 ensembles de bibliothèque de buses)
6. Dispositif de support de PCB
7Une double caméra de repérage, bonne pour un PCB plus grand.
8...
Pour plus de fonctionnalités de la machine, veuillez consulter
notre gestionnaire de compte
Vidéo de TS10 sur notre chaîne Youtube:
Je suis désolée.
Charmhigh TS10:
| Les dimensions | Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Le poids | 1930 kg |
| Énergie | AC380V (50 Hz, trois phases), 4,5 kW |
| Alimentation en air | 0Pour les appareils de traitement des gaz |
| Génération de vide | Pompes vide intégrées |
| Quantité de tête de montage | 10 têtes |
| Vitesse de montage | Le taux d'oxydation de l'eau est supérieur ou égal : |
| Une précision croissante | (XY) ± 0,04 mm CPK≥1.0 |
| Hauteur du composant | ≤ 12 mm |
| Type de composant | 01005Le nombre total d'équipements utilisés dans le cadre de
l'établissement est fixé par la Commission au niveau de l'État
membre. (résistant/condensateur/diode/triode/LED/IC, etc.) |
| Dimension des composants | Taille de pouce de 0201 36 mm*36 mm, et montage de composants plus grands. |
| Épaisseur des PCB | 00,6 mm 3,5 mm |
| Taille du PCB | Les caractéristiques de l'appareil doivent être les suivantes: Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| Transporteur de PCB | Transporteur automatique trois voies ferrées, support de PCB |
| Changement de buse | Changement automatique de la buse(Bibliothèque de la buse 37 trous) |
| Système de contrôle | Ordinateur industriel intégré (Windows 7) équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement | axes X et Y entraînés parServo-moteurs Panasonic A6 (axe Y par deux moteurs); adopter une accélération et une décélération flexibles en courbe S |
| Système de transmission | Axe X & Y adoptant une vis bille de sol THK et un guide linéaire muet THK(axe Y avec double vis) |
| Système d'aliments | 100 NXTPièces d'alimentation standard de 8 mm (convient également pour le plateau IC et l'alimentateur bton) |
| Système de vision | appareil photo volant × 10 (taille du composant applicable: 16 mm ×
16 mm); une caméra IC × 1 (taille du composant applicable: 36 mm × 36 mm); Il a la fonction de couture d'image La caméra de marquage × 2 |
TS10 photo réelle dans notre usine(100 emplacements d'alimentation (Travailler avec l'alimentateur électrique Fuji NXT):
Une grande ligne de production SMT entièrement automatique en ligne est recommandée:
Les échantillons:
Charmhigh fournit directement par usine:
Service et garantie:
La machine complète bénéficie d'une période de garantie d'un an compter du moment de l'achat et d'un service vie.
Nous fournissons toujours des pièces de rechange de machines, fourniture directe d'usine avec garantie.
Nous fournissons en ligne des services de Q/A, de dépannage et de conseils techniques.
Nous fournissons un service après-vente.Chaque machine a été testée 100% avant de partir.
