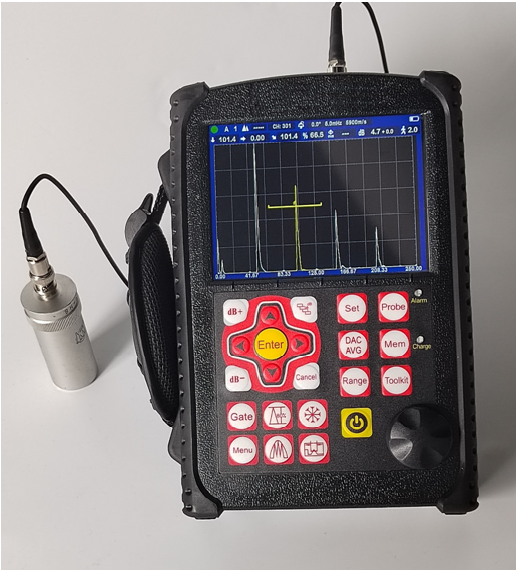

DAC et AVG pour évaluer l'écho, la courbe peut être modifiée et le détecteur compensé Plage de détection 0-10000mm Détecteur de défauts par ultrasons
Numéro de modèle:FD310A
Lieu d'origine:Chine
Quantité de commande minimale:1 ensemble
Conditions de paiement:L / C, T / T, Western Union
Capacité d'offre:50 ensembles par mois
Délai de livraison:5 ~ 8 jours ouvrables après votre paiement
Contacter
Add to Cart
Fournisseur Vérifié
Beijing Beijing China
Adresse:
7e étage, Bâtiment B Chengyuan, le Mid. Route de Jiancaicheng Dist.BeiJing Haidian, 100096 CHINE
dernière connexion fois fournisseur:
dans 21 heures
Détails du produit
Profil de la société
Détails du produit
DAC et AVG pour évaluer l'écho, la courbe peut être modifiée et compensée
★ Dialogue interactif convivial aide les opérations comme l'étalonnage, faire des courbes, etc.
★ Tous les outils dont vous avez besoin: DAC, AVG, AWS, diagramme de soudage, etc.
★ Fréquence de répétition de l'impulsion: réglage précis de 10 2000 Hz, balayage grande vitesse, pas de manquement.
★ Rapport signal/bruit élevé, écho clair et stable, conception anti-bruit, parfait pour les conditions de travail difficiles.
★ AD 10 chiffres, échantillonnage grande vitesse conduit un meilleur schéma d'écho avec tous les détails.
★ Affichage en couleurs réelles et transparentes.
★ stockage de données USB illimité.
Les spécifications
| Portée | 0-10000 mm, vitesse d'acier |
| Vitesse du matériau | Le débit de l'air est de 1000 ‰ 10000 m/s. |
| Fréquence de répétition des impulsions | 10 2000 Hz |
| Plage dynamique | ≥ 38 dB |
| Linearité: horizontale | +/- 0,2% FSW, verticale: 0,25% FSH, précision de l'amplificateur +/-1 dB |
| Le pouvoir de résolution | > 40 dB ((5P14) |
| Les démangeaisons | > 65 dB |
| Rejet (suppression) | 0 80% de hauteur de l'écran |
| Modes de test | Écho pulsé, double élément et transmission par voie électrique |
| Types de sondes | Légère unique, angle unique, droite unique, droite unique, travers |
| Moniteurs de porte | Deux portes indépendantes contrôlables sur toute la plage de balayage |
| Unités | Points ou millimètres |
| Besoins en énergie | AC Principaux 100-240 VAC, 50 60 Hz |
| Affichage du délai | -20 3400 μs |
| Retard de la sonde/décalage nul | 0 99,99 μs |
| H × W × D ((mm) | Pour les véhicules moteur électrique |
| Le poids | 10,0 kg |
| Température de fonctionnement | -10°C 50°C |
| Température de stockage | -30 50 °C |
| Énergie de pulsation | 200V, 300V, 400V, 500V sélectionnables |
| Réparation | Mélange d'onde positive, de moitié d'onde négative, de pleine onde, Système RF |
| Moniteurs de porte | Deux portes indépendantes contrôlables sur toute la plage de balayage |
| Sensitivité | 110 dB max une résolution sélectionnable 0.1, 1.0, 2.0, 6,0 dB. |
| Connexions de transducteurs | BNC ou LEMO |
Les fonctions
Affichage automatique de l'emplacement précis du défaut ((Passe
d,niveau p,distance s,amplitude,sz dB,ф).
La taille des défauts: dimensionnement automatique des défauts en
utilisant AVG/AVG ou DAC, rapprochement de l'acceptation ou du
rejet des défauts.
Étalonnage automatique du transducteur: point zéro, angles, bord
avant et vitesse du matériau.
Convient faire et utiliser DAC et AVG pour évaluer l'écho, la
courbe peut être modifiée et compensée.
En connectant le disque U, l'appareil peut obtenir une mémoire
illimitée, des rapports PDF et un système Upadte.
Diagramme de soudage.
Il y a 15 normes dans l'unité.
AWS D1. Je vous en prie.1.
Fonction de correction de surface courbée.
Fonction de mesure de la hauteur de fissuration.
Porte de grossissement: répartition de la plage de la porte sur
toute la largeur de l'écran.
Fonction de gain automatique
Enveloppe: affichage simultané de l'analyse A en direct une
fréquence de mise jour de 60 Hz et enveloppe de l'analyse A
l'affichage
Retenir le pic: comparer les formes d'onde des pics gelés des
A-Scans en direct pour interpréter facilement les résultats des
tests.
Scan Freeze: Le freeze d'affichage contient les données de forme
d'onde et de trajectoire sonore.
Alarme: bip et LED.
L'horloge en temps réel.
Remplissez l'écho.
Marque de capture.
Couleur écho l'intérieur de la Porte.
DAC et AVG pour évaluer l'écho, la courbe peut être modifiée et le détecteur compensé Plage de détection 0-10000mm Détecteur de défauts par ultrasons
