module optique d'émetteur-récepteur de 1310nm SFP, interface GLC-LH-SM de commutateur de Cisco SFP Gigabit Ethernet

module optique d'émetteur-récepteur de 1310nm SFP, interface GLC-LH-SM de commutateur de SFP Gigabit Ethernet

GLC-LH-SM

Aperçu d'articles :

Le convertisseur d'interface que l'on peut brancher de gigabit de Cisco facteur de forme industriellement compatible de ^® de petit (SFP) (le schéma 1) lie vos commutateurs et routeurs au réseau. Les brancher chaud-permutables d'appareil d'entrée/sortie un port ou une fente de Gigabit Ethernet. Des modèles optiques et de cuivre peuvent être employés sur une grande variété de produits de Cisco et être entremêlés dans les combinaisons de 1000BASE-T, de 1000BASE-SX, de 1000BASE-LX/LH, de 1000BASE-EX, de 1000BASE-ZX, ou de 1000BASE-BX10-D/U sur une base de port-par-port.

Caractéristiques et avantages :

1000BASE-EX SFP pour les fibres unimodales de Long-portée

Le 1000BASE-EX SFP opère les envergures fibreoptiques unimodales standard de lien de jusqu' 40 kilomètres de longueur. Un atténuateur 5-dB optique intégré devrait être inséré entre le cble fibreoptique et le port de réception sur SFP chaque fin du lien pour la connectivité dos dos.

1000BASE-ZX SFP pour les fibres unimodales de Long-portée

Le 1000BASE-ZX SFP opère les envergures fibreoptiques unimodales standard de lien de jusqu' approximativement 70 kilomètres de longueur. SFP fournit un budget de lien optique du DB 21, mais la longueur d'envergure précise de lien dépend des facteurs multiples tels que la qualité de fibre, le nombre d'épissures, et les connecteurs.

Quand des distances plus courtes de fibre unimodale (SMF) sont employées, il pourrait être nécessaire d'insérer un atténuateur optique intégré dans le lien pour éviter de surcharger le récepteur. Un atténuateur 10-dB optique intégré devrait être inséré entre l'usine de cble fibreoptique et le port de réception sur SFP chaque fin du lien toutes les fois que la perte d'envergure de cble fibreoptique est moins de DB 8.

1000BASE-BX10-D et 1000BASE-BX10-U SFP pour des applications bidirectionnelles de Simple-fibre

Les 1000BASE-BX-D et les 1000BASE-BX-U SFPs, compatibles avec l'IEEE les normes 1000BASE-BX10-D et 1000BASE-BX10-U de 802.3ah, opèrent une monocaténaire de SMF standard.

Un dispositif 1000BASE-BX10-D est toujours relié un dispositif 1000BASE-BX10-U une monocaténaire de SMF standard une gamme de transmission de fonctionnement jusqu' 10 kilomètres.

La communication au-dessus d'une monocaténaire de fibre est réalisée en séparant la longueur d'onde de transmission des deux dispositifs comme représenté sur le schéma 2 : 1000BASE-BX10-D transmet un canal de 1490 nanomètre et reçoit un signal de 1310 nanomètre, tandis que 1000BASE-BX10-U transmet une longueur d'onde de 1310 nanomètre et reçoit un signal de 1490 nanomètre. Comme montré, la présence d'une longueur d'onde-division multiplexant le diviseur de (WDM) intégré dans SFP pour dédoubler les 1310 nanomètres et 1490 chemins légers de nanomètre.

Les GLC-BX-D et les GLC-BX-U SFPs soutiennent également des fonctions de surveillance optiques numériques de (DOM) selon l'accord SFF-8472 multisource industriellement compatible (MSA). Cette caractéristique donne l'utilisateur la capacité de surveiller des paramètres en temps réel de SFP, tels que la puissance d'entrée de puissance de sortie et optique optique, la température, le courant polarisé de laser, et la tension d'alimentation d'émetteur-récepteur.

2-Channel 1000BASE-BX10-D pour des applications bidirectionnelles de Simple-fibre

2 le module du canal 1000BASE-BX-D SFP, également connu sous le nom de SFP compact, intègre deux interfaces d'IEEE 802.3ah 1000BASE-BX10-D dans un module de SFP. Le GLC-2BX-D ou le GLC-2BX-D-I est toujours relié deux interfaces 1000BASE-BX10-U plus de deux monocaténaires de SMF standard une gamme de transmission de fonctionnement jusqu' 10km.

GLC-2BX-D ou GLC-2BX-D-I est conçu pour se relier n'importe quel équipement de lieux de client basé sur standard (CPE) dans FTTx lie (le schéma 3).

1000BASE-BX40-D et 1000BASE-BX40-U pour des applications bidirectionnelles de Simple-fibre

Cisco GLC-BX40-D-I, GLC-BX40-DA-I, et GLC-BX40-U-I SFPs opèrent une monocaténaire de SMF standard.

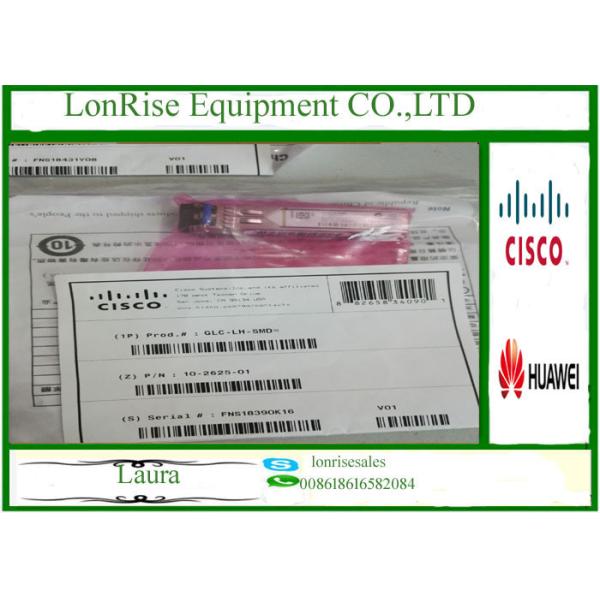

Images pour la référence :
