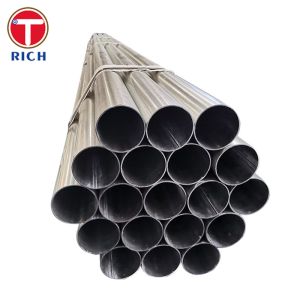

Norme NF A49-341 Tuyaux soudés de précision en acier faiblement allié avec nuances TS30o et TS30a pour applications mécaniques
Numéro de modèle:Révision du tuyau soudé
Lieu d'origine:Zhejiang / Chine
Quantité de commande minimale:1 tonne
Conditions de paiement:L / C, D / A, D / P, T / T, Western Union, Moneygram
Capacité d'offre:60000 tonnes / tonnes par an
Délai de livraison:20 à 30 jours sur les produits
Contacter
Add to Cart
Fournisseur Vérifié
Ningbo Zhejiang China
Adresse:
La suite 1004, la plaza de Hongan, #258 meurent route de yuans, secteur de Yinzhou, ville de Ningbo, Chine
dernière connexion fois fournisseur:
dans 42 heures
Détails du produit
Profil de la société
Détails du produit
Tube en acier allié soudé de précision NF A49-341 (TS30o / TS30a / TS34a / TS7a / TS42a)
Description du matériau
Ce produit est un tube en acier allié soudé de précision fabriqué selon la norme française NF A49-341. Il est destiné aux applications mécaniques, où la précision dimensionnelle, la qualité du cordon de soudure et la résistance mécanique sont essentielles. En raison de sa fabrication par « soudage de précision », le processus de fabrication est optimisé pour produire des tolérances serrées, un minimum de défauts et une géométrie transversale constante.
Spécifications
Type de produit : Tube / tuyau en acier soudé pour usage mécanique
Norme : NF A49-341 (« Tubes en acier soudés de précision pour applications mécaniques »)
Qualités / Désignations : TS30o, TS30a, TS34a, TS7a, TS42a (et parfois TS47a dans la série NF)
Diamètres extérieurs et épaisseurs de paroi typiques : Selon la norme NF A49-341
Fabrication : Soudé (précision, probablement soudage haute fréquence, éventuellement suivi d'une finition)
Composition chimique
| Qualité | C (max) | Si (max) | Mn (max) | P (max) | S (max) |
|---|---|---|---|---|---|
| TS30o | 0,12 | 0,30 | 0,80 | 0,025 | 0,025 |
| TS30a | 0,12 | 0,30 | 0,80 | 0,025 | 0,025 |
| TS34a | 0,15 | 0,30 | 1,00 | 0,025 | 0,025 |
| TS7a | 0,09 | 0,30 | 0,60 | 0,025 | 0,025 |
| TS42a | 0,18 | 0,30 | 1,20 | 0,025 | 0,025 |
Propriétés mécaniques
| Qualité | Limite d'élasticité Rp0,2 (MPa, min) | Résistance la traction Rm (MPa, min) | Allongement A (%) | Réduction de section Z (%) | Dureté Brinell (HBW, typique ou max) |
|---|---|---|---|---|---|
| TS30o | 250 | 390 | 18 | 40 | 120 |
| TS30a | 298 | 420 | 15 | 35 | 145 |
| TS34a | 330 | 480 | 14 | 30 | 165 |
| TS7a | 220 | 340 | 20 | 45 | 110 |
| TS42a | 360 | 520 | 12 | 25 | 190 |
Principales caractéristiques
Précision dimensionnelle et tolérances serrées: En raison du fait qu'il s'agit d'un produit tubulaire « soudé de précision », la géométrie, la rectitude et la circularité sont strictement contrôlées.
Bonne résistance mécanique: Les nuances en acier faiblement allié spécifiées offrent une limite d'élasticité et une résistance la traction supérieures celles des tubes en acier au carbone doux, ce qui les rend adaptés aux pièces mécaniques porteuses.
Qualité de la soudure: Le cordon de soudure est conçu pour être lisse, peu intrusif et exempt de défauts (fissures, inclusions) comme requis par les applications usage mécanique.
Bonne ductilité et ténacité: Un allongement et une réduction de section adéquats permettent un certain degré de déformation et de redistribution des contraintes sous charge.
Compatibilité avec les traitements thermiques: Ces nuances peuvent permettre des traitements thermiques légers (par exemple, normalisation ou recuit) pour affiner la microstructure ou soulager les contraintes, condition de ne pas dégrader la précision dimensionnelle.
Faible teneur en alliage: L'alliage est modeste, destiné améliorer les propriétés mécaniques sans augmenter significativement le coût ni compliquer le comportement au soudage.
Normes applicables
NF A49-341: La norme principale pour les tubes soudés de précision pour usage mécanique en France.
Équivalents ASTM / Internationaux: Il n'y a pas d'équivalent ASTM direct répertorié dans le document NF, mais des normes de tubes mécaniques similaires (pour les tubes mécaniques soudés en carbone/alliage) pourraient être ASTM A513 ou ASTM A519, bien que celles-ci diffèrent en termes de champ d'application.
ISO / EN / GOST: La norme NF est spécifique la norme française NF A49 ; le renvoi aux normes de tubes mécaniques EN ou ISO peut être possible, mais doit être validé au cas par cas.
Autres normes NF A49: La série NF A49 comprend des normes connexes (par exemple, NF A49-343, NF A49-145) qui régissent d'autres types de tubes soudés.
Si une désignation ISO ou EN particulière est requise (pour le commerce transfrontalier), je peux vérifier les équivalents.
Domaines d'application
En général, les tubes soudés de précision NF A49-341 sont utilisés en mécanique / construction de machines / mécanismes. Plus précisément :
Composants de machines: arbres, tiges, tubes de guidage, supports cylindriques
Automatisation et robotique: actionneurs linéaires, tiges de piston, éléments télescopiques
Automobile / Systèmes de véhicules: biellettes de direction, barres stabilisatrices, tubes structurels de suspension
Lignes hydrauliques / pneumatiques (dans des rôles non soumis la pression): tubes de montage structurels, manchons de protection
Montages d'assemblage et outillage: gabarits, bancs d'essai, bras de support
Q : Êtes-vous une société commerciale ou un fabricant ?
R : Fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 15 jours si les marchandises sont en stock, ou de 30 40 jours si les marchandises ne sont pas en stock,
cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer le coût du fret.
Q : Quelles sont vos conditions de paiement ?
R : Paiement=2000USD, 30% T/T l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas me contacter.
