Garnitures soudées bout bout
Nous sommes occupés offrir l'éventail de garnitures soudées
bout bout telles que la courbure et les coudes soudés bout bout,
A403 écarte d'un coup de coude, 304L écarte d'un coup de coude, les
garnitures soudées bout bout en acier, pièce en t égale soudée bout
bout, réduisant la pièce en t, le long et court mamelon de Stubend
et de boutissoir et le mamelon de baril. Ce sont disponibles dans
différentes caractéristiques et catégories pour répondre aux
exigences de l'ingénierie et la construction, le pétrole et le gaz,
les avions et les industries aérospatiales et chimiques. Notre
gamme est connue pour la force haute résistance, l'exactitude
dimensionnelle et l'excellente finition.

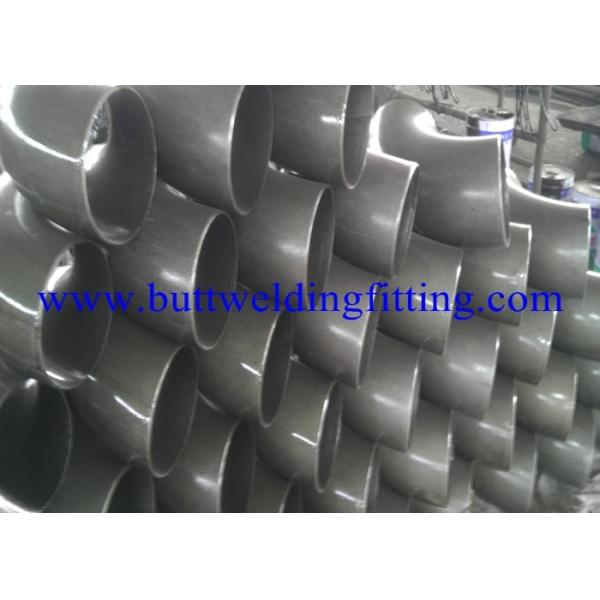

Coudes
Nous offrons la courbure et le coude en acier inoxydable,
matériel d'acier d'acier au carbone et allié. Ces garnitures sont
également disponibles dans le monel, nickel, inconel, matériel
hastalloy, de cuivre, en laiton, titanique pour répondre aux
exigences des clients. Notre gamme est conçue en conformité avec la
norme de qualité internationale et est très utilisée dans
différentes applications travers des industries.
Forme : Coudes dans le long et court rayon dans 45 degrés, 90
degrés, 180 degrés
Taille : 1/8" NOTA: 48" NOTA: (sans couture et soudé)
Épaisseur de paroi : Sch.5S Sch : XXS.
Catégories offertes : -
Acier inoxydable : ASTM, A403,
WP304/304L/304H/316/316L/317/317L/321/310/347/904L
Acier au carbone : ASTM, A234, WPB/A420, WPL3/A420,
WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70
Acier allié : ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91 ASTM A234
WP1/WP5/WP9/WP11/WP22/WP91
Pièce en t égale
La pièce en t égale est un dispositif en forme de t qui a
trois ouvertures qui agissent en tant que débouché pour le tuyau.
Toutes les trois extrémités de la pièce en t égale sont de la même
taille. Nous pouvons offrir l'égal dans différents métaux tels que
le matériel de monel, de nickel, d'inconel, hastalloy, en cuivre,
en laiton et titanique. L'égal fait sur commande peut être
développé pour convenir la condition d'application spécifique des
clients.
Taille : 1/8" NOTA: 48" NOTA: (sans couture et soudé) Catégories disponibles :
Acier inoxydable : ASTM, A403,
WP304/304L/304H/316/316L/317/317L/321/310/347/904L
Acier au carbone : ASTM, A234, WPB/A420, WPL3/A420,
WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70
Acier allié : ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91 Réduction de la pièce en t
Acier inoxydable : ASTM A 182, A 240
Catégorie : F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S,
321, 321H, 317, 347, 347H, 904L,
Acier inoxydable UNS S31803, 2205, acier inoxydable duplex
superbe UNS S32750 de duplex
Acier au carbone : ASTM A 105, ASTM A 181
Acier allié : ASTM A 182, GR F1, F11, F22, F5, F9, F91
Alliages de nickel : Monel 400 et 500, Inconel 600 et 625,
Incolloy 800, 825, Hastelloy C22, C276 Long et court Stub End
Nos longues et courtes garnitures soudées bout bout de
Stubend sont très utilisées dans la construction navale, le perçage
et les industries bonnes de btiment et d'avion et aérospatiales.
Celles-ci sont conçues en conformité avec les normes de qualité
internationales pour assurer la longue durée de vie. Notre gamme
est disponible sous la longue extrémité de souche et les formes
courtes d'extrémité de souche pour répondre aux exigences des
clients.
Taille : 1/8" NOTA: 48" NOTA: DEDANS
Programme : SCH20, SCH30, SCH40, DST, SCH80, XS, SCH60,
SCH80, SCH120, SCH140, SCH160, XXS
Type : Sans couture/ERW/a soudé/fabriqué
Forme : Longue extrémité de souche et extrémité courte de
souche Mamelon de boutissoir et mamelon de baril
Nous offrons le mamelon de boutissoir et le mamelon de baril,
particulièrement conçus pour résister la haute température et la
pression. Celles-ci peuvent être employées pour la connexion soudée
permanente ou la connexion détachable de fil. Notre gamme est
disponible dans des caractéristiques diverses pour adapter
l'application a basé des conditions des clients. Réducteurs concentriques et excentriques
Nous offrons nos clients avec industries
concentriques/excentriques de réducteurs qui sont employés dans
pétrochimique, de puissance, nucléaires et électroniques. Connu
pour leurs tolérances étroites, ces réducteurs concentriques
d'acier inoxydable et excentriques sont conçus avec des
configurations précises. Ces réducteurs sont idéaux pour les
applications critiques qui impliquent la haute pression,
l'impulsion, la vibration et la température SOUDÉ BOUT BOUT, SOCKETWELD ET GARNITURES ET BRIDES FILETÉES SONT
OFFERTS LA CONFIRMATION AUX NORMES SUIVANTES
NORME ANSI B 16,9 Garnitures en acier travaillées de
Buttwelding
Acier travaillé Buttwelding S.R.Elbows de la norme ANSI
B 16,28 et retours.
La norme ANSI B 16,11 a forgé la prise en acier de
garnitures soudant et filetée.
Brides de tuyau de la norme ANSI B. 16,5 et garnitures
flasque
Extrémités de soudage bout bout de la norme ANSI B.
16,25
MSS SP-43 Garnitures travaillées
d'acier inoxydable Buttwelding.
Garnitures travaillées de Buttwelding d'essai élevé de
MSS SP-75
Courbures de tubes DIN 2605 pour les tubes en acier de
soudage bout bout.
Courbures de tubes DIN 2605 en acier pour mais type en
acier de soudure 5D.
DIN 2615 mais pièces en t en acier de soudure de garnitures.
Réducteurs en acier de garnitures de soudage bout bout
DIN 2616.
Chapeaux en acier de garnitures de soudage bout bout DIN
2617.
Garnitures de tuyau en acier de soudage bout bout des BS 1640
pour l'industrie pétrolière
Pièces forgéees d'ASTM A105, acier au carbone pour des
éléments de tuyauterie.
ASTM A182 a forgé et a roulé des brides de tuyau d'acier
d'alliage, des garnitures et des valves forgées et des pièces pour
des services hautes températures.
Garnitures de tuyauterie d'ASTM A 234 d'acier au carbone
travaillé et allié l'acier pour les températures modérées et
élevées.
ASTM un carbone 350 et un acier faiblement allié,
exigeant l'essai de résilience pour des éléments de tuyauterie.
Garnitures sifflantes travaillées d'acier inoxydable
d'ASTM A 403 Austenities.
Garnitures de tuyaux d'ASTM A420 d'acier d'acier au
carbone et allié travaillé pour des services de basse température
Garnitures de tuyau en acier de soudage bout bout de JIS
B2311 pour l'usage ordinaire.
Garnitures de tuyau en acier de soudage bout bout de JIS
B2311 pour l'usage spécial
EST 1239 tubes Tubulars d'acier doux et d'autres
garnitures en acier travaillées
Spécifications d'ASTM A 694 pour le carbone et allié des
pièces forgéees d'acier pour des brides, des garnitures, des valves
et des pièces de tuyau pour le service de transmission haute
pression.
ASTM A 860 Spécifications pour les garnitures en
acier faiblement alliées de haute résistance travaillées de soudage
bout bout.
Garnitures soudées bout bout
Gamme : 15 NOTA: jusqu' 3000 NOTA: SCH : 5s, 10s, 40s, 80s, 10, 20, 40, DST, 60, 80, XS, 100, 120,
140, 160, XXS et NS disponibles avec M. de la NACE 01-75 Forme :
sans couture
le a soudé Type :
le écarte d'un coup de coude dans le long (la LR) et court
rayon (SR) en 45 degrés, 90 degrés, 180 degrés, R=3D, 5D, 6D, 8D,
10D et 20D.
réducteur de : Excentrique et concentrique
chapeaux et croix de .
pièce en t de . : PIÈCE EN T ÉGALE, RÉDUISANT LA PIÈCE EN T,
PIÈCE EN T BARRÉE
longue et courte de souche extrémité de .
BOUTISSOIR NIPPLESCAPS de : MAMELONS CONCENTRIQUES ET
EXCENTRIQUES DE BOUTISSOIR
le SIFFLENT DES MAMELONS
COURBURES d'INDUCTION de Garnitures soudées bout bout d'acier inoxydable
Norme : » D'ASTM/ASME A/SA 403 GR WP « S/ »
« DE W/« WX » /ASTM A420
Catégorie : WP304, 304, 304L, 304H, 309S, 309H, 310S, 310H,
316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H,
904, 904L, 409, 410, 430, 440C Garnitures soudées bout bout d'alliage de nickel
Norme : SB 336 D'ASTM/ASME.
Catégorie : UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS
4400 (MONEL 400), CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL
600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276
(HASTELLOY C 276) D'UNS 8020 (ALLIAGE 20/20) Acier au carbone et allié les garnitures soudées bout bout d'acier
Norme : ASTM/ASME A/SA 234/860/MSS-P75
Catégorie : WPB, WPC, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH
60, WPHY 65, WPHY 70. WPHY 100 Norme : ASTM/ASME A/SA 234
Catégorie : WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP
91 ET WPL3, WPL6 Alliage de cuivre et garnitures soudées bout bout en acier de
duplex
Norme : SB 111/466/ASTM A403 D'ASTM/ASME
Catégorie : NO. C 10100, 10200, 10300, 10800, 12000, 12200,
70600 D'UNS (CU - NI 90/10), 71500 (CU - NI 70/30). Norme : ASTM/ASME A/SA 815
Catégorie : UNS AUCUN S 31803, S 32205, S 32550, S 32750, S
32760. DONNÉES TECHNIQUES POUR DES GARNITURES DE TUYAU ACIER INOXYDABLE | AUSTÉNITIQUE | ASTM/ASME SA 403 WP 304 (L) (H) (LN) (N) | | ASTM/ASME SA 403 WP 321 (H) | | ASTM/ASME SA 403 WP 316 (L) (H) (LN) (N) (TI) | | ASTM/ASME SA 403 WP 347 (H) | | ASTM/ASME SA 403 WP 317 (L) | | ASTM/ASME SA 403 UNS-S-31254 (6% MOIS) | DE FERRITE AUSTÉNITIQUE | ASTM/ASME SA 815 UNS-S-31803 (CR DE 22%) | | ASTM/ASME SA 815 UNS-S-32760 (CR DE 25%) | | ACIER AU CARBONE | POUR LA TEMPÉRATURE MODÉRÉE | ASTM/ASME SA 234 WPB | | ASTM/ASME SA 234 WPC | POUR LA BASSE TEMPÉRATURE | ASTM/ASME SA 420 WPC6 | CARBONE NIKEL POUR LA BASSE TEMPÉRATURE | ASTM/ASME SA 420 WPL3 | MATÉRIAUX ÉLEVÉS DE RENDEMENT | MSS-SP75 WPHY 42 | | MSS-SP75 WPHY 46 | | MSS-SP75 WPHY 52 | | MSS-SP75 WPHY 56 | | MSS-SP75 WPHY 60 | | MSS-SP75 WPHY 65 | | MSS-SP75 WPHY 70 | | ACIER ALLIÉ | POUR LA TEMPÉRATURE ÉLEVÉE | ASTM/ASME SA 234 WP1 | | ASTM/ASME SA 234 WP12 | | ASTM/ASME SA 234 WP11 | | ASTM/ASME SA 234 WP22 | | ASTM/ASME SA 234 WP5 | | ASTM/ASME SA 234 WP9 | | ASTM/ASME SA 234 WP91 | ALLIAGES NON FERREUX | BASE EN ALUMINIUM | ASTM B361 GR. 3003-6061 | | MONEL 400 D'ASTM B366 | | ASTM B366 INCONEL 600 | | ASTM B366 INCOLOY 800 | | ASTM B366 INCOLOY 825 | | ASTM B366 HASTELLOY B, C, X | BASE DE CUIVRE | CUPRONICKEL 90 – 10 ET 70-30 | TITANE | ASTM B363 WPT2 | PROGRAMME DE FABRICATION | SOCKETWELD ET | 45 et 90 DEGRÉS. COUDES DE LA LR | 1/4" 4" NOTA: | GARNITURES FILETÉES | PIÈCES EN T ET PIÈCES EN T DE RÉDUCTION | 1/4" 4" NOTA: | ESTIMATIONS DE PRESSION | ACCOUPLEMENTS | 1/4" 4" NOTA: | 2000#, 3000#, 6000#, 9000# | PAC | 1/4" 4" NOTA: | | UNION | 1/4" 4" NOTA: | | CROIX | 1/4" 4" NOTA: | | PRISES | 1/4" 4" NOTA: | | BUISSONS | 1/4" 4" NOTA: | | PATRON | 1/4" 4" NOTA: | GARNITURES SOUDÉES BOUT BOUT | SANS COUTURE | 45 et 90 DEGRÉS. COUDES DE LR/SR | 1/2 » 24" NOTA: | | PIÈCES EN T ET PIÈCES EN T DE RÉDUCTION | 1/2 » 24" NOTA: | | CCE CONC. REDUCERS | 1/2 » 24" NOTA: | | PAC | 1/2 » 36" NOTA: | SOUDÉ | 45 et 90 DEGRÉS. COUDES DE LR/SR | 4" 36" NOTA: | | PIÈCES EN T ET PIÈCES EN T DE RÉDUCTION | 4" 36" NOTA: | | CCE CONC. REDUCERS | 4" 48" NOTA: | | PAC | 26" 48" NOTA: | ÉPAISSEURS DE PAROI | TOUS LES PROGRAMMES LA norme ANSI B36, 10 ET 100 millimètres | PRODUITS SPÉCIAUX | RAYON de CINTRAGES 2.5D, 3D, 5D, 10D et TOUT AUTRE RAYON SPÉCIAL | | RÉDUCTION DES COUDES | | COUDES EN U DE CROIX SPÉCIALES | | MORCEAUX DES PARTIES LATÉRALES “Y” | | WELDOLETS, SWEEPOLETS, LATEROLETS, SOCKOLETS | | ELBOWLETS ET THREADOLETS | | | GARNITURES SPÉCIALES SELON DES DESSINS | | | ÉLÉMENTS DE TUYAUTERIE PRÉFABRIQUÉS SELON LE DESSIN. | | NORMES DE FABRICATION | ASME B1639 - B16.28 - B16.25 | | | MSS-SP75 - 43 – 87 | | | 2617 DIN 2605 - 2606 - 2615 - 2616 – | | CODES DE CONCEPTION | ASME I - DIVISION D'ASME III. 1 SOUS NOTA: | | | ASME I - DIVISION D'ASME III. 1 SOUS OR | | | ASME I - DIVISION D'ASME III. 1 SOUS ND | | | ASTM B31, 1 - B-31.4 - B31.8 |
Garnitures soudées bout boutNous assurons un large éventail de garnitures soudées bout bout. Très utilisé dans des industries de pétrole, de gaz, de
filtration, de réfrigération, de raffiner, pétrochimique et en mer. Des garnitures soudées bout bout sont utilisées dans un système
sifflant pour changer une direction ou une fonction, qui sont
mécaniquement jointes au système. Probablement la manière la plus
simple de réaliser ceci serait de plier le tuyau dans la direction
exigée, mais ce processus étirera et amincira le mur externe du
tuyau tout en épaississant et ridant le mur intérieur du tuyau.
Ceci a comme conséquence la résistance d'écoulement et l'érosion
accélérée de mur. Une deuxième méthode parfois utilisée est un joint taillé, où des
garnitures soudées bout bout en acier sont coupées l'angle correct
et ont soudé ensemble pour réaliser le changement désiré. Tandis
que l'épaisseur en coupe de secteur et de paroi sont maintenues
beaucoup d'efficacité est due perdu au frottement et la turbulence
résultant du changement grave de la direction ; par exemple une
courbure simple-taillée offre environ six fois la résistance d'un
coude balayé.
Ferrure de coude soudée bout boutLa ferrure de coude soudée bout bout est un montage de tuyau installé entre deux longueurs de tuyau ou
de tube permettant un changement de direction, habituellement 180°,
90° ou 45°. Les extrémités sont usinées pour le soudage bout bout
quand les deux extrémités diffèrent dans la taille, il s'appelle un
coude de réduction ou de réducteur. La plupart des coudes sont disponibles dans le rayon court ou le
long rayon de types. Les coudes courts de rayon ont un centre pour
finir l'égal de distance au NPS en pouces, alors que le long rayon
est 1,5 fois le NPS en pouces.
Montage soudé bout bout de pièce en tLes garnitures soudées bout bout de pièce en t sont très utilisées dans la tuyauterie industrielle pour fusionner
ou diviser des fluides et n'exigent pas la préparation spéciale de
tuyauterie avant des applications. Disponible dans différentes
caractéristiques de filetage et garnitures soudées bout bout de
pièce en t de diverses catégories sont machinés pour clôturer des
tolérances et des dimensions précises. Montage croisé soudé bout boutDes garnitures croisées soudées bout bout sont utilisées dans plusieurs industries pour fournir la fuite
libre et le cachetage libre de couple dans n'importe quelle
connexion de tuyauterie ou de tuyauterie. Offert dans garnitures
croisées soudées bout bout de diverses catégories sont comptés pour
leurs tolérances étroites et excellentes finitions. Montage soudé bout bout de chapeauLa fonction d'un montage soudé bout bout de monture est de bloquer outre de l'extrémité d'une ligne dans un système
sifflant. Le chapeau soudé bout bout est adapté en plaçant la
monture au-dessus de la ligne ouverte et la soudure autour du
joint. Stub End Fitting soudé bout bout Stub Ends sont installés dans les paires et joints ainsi que deux Lap Joint
Flanges. La surface de l'extrémité de souche a une surface dentelée
électrophonique de garniture qui empêche la fuite au joint.
Utilisant la souche des extrémités permet des sections de la ligne
d'être ouvertes pour le nettoyage, l'inspection ou le remplacement
rapide etc., sans nécessité de ressouder. Montage excentrique/concentrique de réducteur Il y a deux options disponibles, du réducteur concentrique ou du réducteur excentrique. Un réducteur excentrique, a également appelé un réducteur de Bell, a deux ( l'intérieur de)
fils femelles de différentes tailles avec des centres a ainsi conçu
que quand ils sont joints, les deux morceaux de tuyau ne sont pas
en conformité avec l'un l'autre, mais ils peuvent être installés
afin de fournir le drainage optimum de la ligne. Le montage est conçu avec le débouché plus petit décentré
l'extrémité plus grande, lui permettant d'aligner avec seulement un
côté de l'admission. Les garnitures de réducteur sont conçues pour
être soudées facilement et pour offrir la résistance supérieure de
force et de fuite. Le réducteur excentrique doit être installé avec le côté droit
jusqu' pour empêcher emprisonner l'air l'aspiration de pompe. Ils
sont conçus pour permettre la connexion simple de différents tuyaux
classés. Ceux-ci peuvent être employés comme réducteurs de tuyau,
connecteurs flexibles et suppresseurs de vibration. Les réducteurs excentriques éliminent le bruit et isolent la
vibration dans la canalisation, réduisent l'effort, éliminent
l'électrolyse et se protègent contre les montées subites de
démarrage. |
