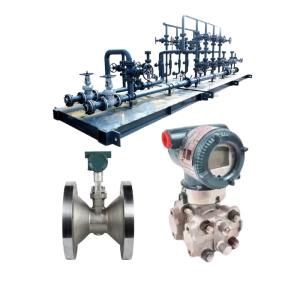

Régulateur de réduction de pression équipé d'un débitmètre vortex Yokogawa série VY et d'un transmetteur de pression différentielle de plage de ventilation EJX120A

Le Yokogawa EJX120A représente un summum d'ingénierie dans le domaine de la mesure de pression industrielle. En tant que modèle phare de la célèbre série EJA-E de Yokogawa, l'EJX120A est un transmetteur de pression différentielle haute performance, basé sur un microprocesseur, conçu pour offrir une précision exceptionnelle, une fiabilité sans faille et une stabilité long terme dans les environnements de processus les plus difficiles. C'est l'instrument de choix pour les applications critiques dans des secteurs tels que le pétrole et le gaz, la pétrochimie, la production d'électricité et la transformation chimique, où une mesure précise de la pression est primordiale pour la sécurité, l'efficacité et la qualité des produits.

Au cur de l'EJX120A se trouve la technologie de capteur résonance en silicium exclusive de Yokogawa. Ce capteur de pointe est une avancée significative par rapport aux capteurs traditionnels jauge de contrainte ou capacitifs. Le capteur est constitué d'une plaquette de silicium monocristallin où deux résonateurs en forme de H sont excités leur fréquence naturelle. Lorsque la pression différentielle est appliquée au capteur, elle provoque une modification de la contrainte, ce qui modifie son tour la fréquence de résonance des résonateurs. Le microprocesseur détecte cette différence de fréquence et la convertit en un signal de sortie CC de 4 20 mA, très stable et précis, ou en un signal numérique via des protocoles tels que HART®, FOUNDATION™ Fieldbus ou BRAIN.

Cette technologie de résonance est l'origine des avantages reconnus de l'EJX120A :

• Précision inégalée : Il atteint une précision remarquable allant jusqu' ±0,04 % de la portée calibrée, garantissant que même les plus petits changements de pression du processus sont détectés et communiqués.

• Excellente stabilité : La dérive long terme est minimisée ±0,25 % de l'URL sur 10 ans, ce qui réduit considérablement le besoin de recalibrage et de maintenance fréquents, ce qui diminue le coût total de possession.

• Haute immunité au bruit : La méthode de détection basée sur la fréquence est intrinsèquement résistante aux vibrations, aux fluctuations de température et aux variations de pression statique, garantissant un signal fiable dans les environnements industriels bruyants sur le plan électrique.

L'EJX120A est conçu pour durer. Sa construction robuste comprend une bride en acier inoxydable durci et un boîtier robuste en aluminium ou en acier inoxydable, offrant une protection supérieure contre la corrosion et les chocs mécaniques. Le transmetteur est conforme aux normes internationales de sécurité et de qualité les plus strictes, y compris la certification SIL 2/3 (Safety Integrity Level) pour une utilisation dans les systèmes instrumentés de sécurité (SIS).

Les principales caractéristiques opérationnelles comprennent :

• Large plage de mesure : Il offre un rapport de réduction étendu (jusqu' 200:1), permettant un seul transmetteur de couvrir une large plage de pressions, ce qui simplifie la gestion des stocks.

• Diagnostics avancés : Les autodiagnostics intégrés surveillent en permanence l'état du transmetteur, détectant les problèmes tels que le blocage de la ligne d'impulsion, la défaillance du capteur ou les défauts électroniques, ce qui permet une maintenance prédictive.

• Interface conviviale : La configuration locale est simplifiée grce l'interrupteur magnétique intégré ou un communicateur HART, permettant un réglage facile du zéro, le réglage de la plage et la configuration des paramètres sans ouvrir le compartiment électronique, maintenant ainsi l'intégrité étanche et antidéflagrante de l'appareil.

• Communication flexible : La prise en charge des principaux protocoles de bus de terrain numériques garantit une intégration transparente dans les systèmes de contrôle des usines, nouveaux et existants.

L'EJX120A est exceptionnellement polyvalent et est idéalement adapté pour :

• Mesure de débit : Mesurer avec précision le débit en détectant la pression différentielle travers des éléments primaires tels que les plaques orifice, les tubes de Venturi et les buses de débit.

• Mesure de niveau : Surveiller avec précision le niveau des liquides dans les réservoirs et les cuves sous une large plage de pressions et de températures.

• Mesure de pression : Mesurer la pression absolue et manométrique dans les tuyaux et les équipements.

En résumé, le transmetteur de pression différentielle Yokogawa EJX120A est plus qu'un simple appareil de mesure ; c'est un composant essentiel de l'automatisation industrielle moderne. Son mélange de précision suprême, de fiabilité légendaire et de fonctionnalités intelligentes en fait un outil indispensable pour les ingénieurs qui cherchent optimiser leurs processus, améliorer la sécurité de l'usine et atteindre une excellence opérationnelle supérieure.
