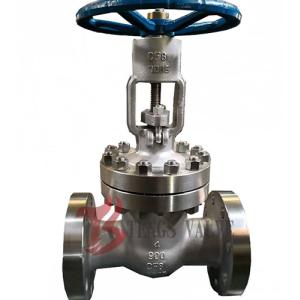

Soupape à vanne à flasque de cale de câble d'api 600 2 pouces - 24 pouces ont moulé l'acier inoxydable

Norme ANSI flexible flasque 900LB de la soupape vanne de cale d'acier inoxydable de fonte d'api 600 A351 CF8

Caractéristiques :

1. Connexion de corps et de capot

Des soupapes vanne de la classe 900LB sont habituellement reliées la conception boulonnée de capot.

2. Seat

Pour la soupape vanne d'acier au carbone, le siège est habituellement acier forgé. La surface d'étanchéité de siège recouvre a soudé avec l'alliage dur spécifique par le client. Pour la soupape vanne d'acier inoxydable, le siège est intégral avec le corps, ou il peut être usiné directement après l'alliage dur soudé.

3. Conception de disque
Les soupapes vanne NPS≥2 sont porte flexible de cale.

4. Conception de banquette arrière

Toutes les soupapes vanne ont la conception de banquette arrière. Dans la plupart des cas, la soupape vanne d'acier au carbone est équipée d'un siège arrière renouvelable. Pour la soupape vanne d'acier inoxydable, le siège arrière est usiné directement dans le capot ou soit usiné après soudure.

5. Conception de tige

La tige est conception forgée par intégrale. Le diamètre minimum de la tige sera selon la condition standard.

6. Écrou de tige

Habituellement, l'écrou de tige est fait d'ASTM A439 D2. Il est peut également être fait d'alliage de cuivre ou d'autres matériaux si étant demandé par le client.

7. Opération

La boîte de roue de main ou de pignon conique est habituellement utilisée pour l'opération de soupape vanne.

8. Style de garniture de capot

La garniture commune d'anneau est utilisée pour la soupape vanne de la classe 900 ;

9. Joint d'étanchéité

En tant que graphite habituel et flexible est employé pour le matériel d'emballage. PTFE ou matériel d'emballage combiné peut être également employé si requosted par le client.

Détails rapides :

1. Type : soupape vanne flexible de la cale 900LB
2. OS&Y, capot boulonné, conception flexible de cale
3. classe de grandeur : 2" 24"
4. estimations de pression : Norme ANSI 900LB/900#
5. matériaux disponibles dans : A351 CF8, CF8M, CF3, CF3M
6. les divers matériaux d'équilibre sont disponibles pour adapter différents états de service
7. déclencheur : Manuel, volant de commande, commandé par engrenage

8. Condition spéciale : M. 0175 de la NACE

Application :

Traitement de l'eau, pétrole et gaz, industrie pétrochimique etc.

Normes

Conception et fabrication : Soupape vanne d'acier de fonte api 600 ou api 6D ;

Inspection et essai : Api 598, api 600 ou api 6D.

Dimension de bride d'extrémité : ASME B16.5 (pour NPS≤24), api 605

Dimension de fin de BW : ASME B16.25.

Face face et de bout en bout : ASME B16.10.

estimations de la Pression-température : ASME B16.34.

Description :

1. pièces de soupape vanne 900LB et liste matérielle :

2. Dimensions de connexion du secteur :

Valve de Tengs - valve de la Chine et fournisseur industriels de haute qualité de tamis, avec la fabrication de plus de 20 ans et l'expérience d'exportation.

Nos principaux produits sont valves industrielles en acier en acier/forgées moulées et les tamis, tels que la soupape vanne, anti-retour le clapet, le robinet d'arrêt sphérique, le robinet tournant sphérique, la vanne papillon, le type tamis de Y, le tamis de panier, le type tamis de T et le tamis provisoire.

Tous les valves et tamis industriels sont selon les normes internationales api, norme ANSI, vacarme, et gigaoctet etc., et les matériaux incluent l'acier d'acier au carbone et allié et l'acier inoxydable : WCB, WCC, LCB, LCC, WC6, WC9, C5, C12, CF8, CF8M, CF3, CF3M, 4A, 5A, C95800, A105, LF2, F11, classe de grandeurs de SS304, de SS304L, de SS316, de SS316L, de F51 et de F53 etc. de 1/2 » 48" (Dn15 - Dn1200), estimation de pression de norme ANSI Class150LB 2500LB (Pn10 - Pn100).

Atelier moderne, production normalisée, nous mettons en application le système d'inspection strict de qualité, inspection interne ou la tiers inspection pour s'assurer tous les produits sont qualifiées avant la livraison.

Notre valve et tamis industriels sont très utilisés dans le pétrole, le gaz, le produit pétrochimique, le traitement de l'eau et les industries énergétiques. Et exporté vers beaucoup de pays et de régions.

Nous fournissons OEM et service fait sur commande, espoir de coopérer et de te fournir les produits et services de qualité.
