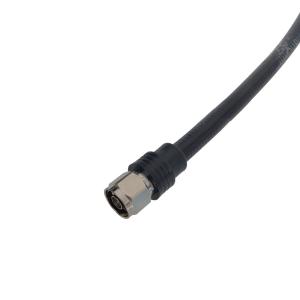

2 câble de pullover flexible superbe de la mère rf 1/2 » rf avec le mâle de N au connecteur 4.3-10 masculin
Numéro de type:ZD-JC-2M-NM/MDM
Point d'origine:La Chine
Quantité d'ordre minimum:Négociables
Conditions de paiement:L/C, A/D, D/P, T/T, Western Union, MoneyGram
Délai de livraison:5-8 jour de travail
Détails d'emballage:carton
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen Guangdong China
Adresse:
20ème étage, bâtiment de Rongchao Xincheng, route de Dayun, la Communauté de Huanggekeng, rue de Longcheng, secteur de Longgang, Shenzhen, Chine
dernière connexion fois fournisseur:
dans 35 heures
Détails du produit
Profil de la société
Détails du produit
2 mère rf 1/2 » Jumper Cable flexible superbe avec le mle de N au connecteur 4.3-10 masculin
Il est employé pour transmettre et recevoir comme conducteur principal ou sous-conducteur dans le système de communication mobile. Il peut également être employé dans d'autres decives elictronic transmettre le signal haute fréquence en tant que ligne de transmission de bas-perte.
Specfications
1. Nom de produit : 1/2 » rf flexible superbe Jumper Cable
2. Number modèle : ZD-JC-2M-NM/MDM
3. type de connecteur : Mle de N au mle 4.3-10
4. normes de conformité : IEC60169, VG95250, EN122190, GJB681-89, GJB360A-96, LE CEI 60169-54
5. paramètre principal :
5,1 connecteur coaxial de rf :
5.1.1 matériaux et électrodéposition de connecteur
Conducteur intérieur : En bronze, plaqué avec argenté, plaquant l'épaisseur : ≥0.003mm
Conducteur externe : Laiton, plaqué avec l'alliage ternaire, électrodéposition thickness≥0.003mm
Attache : Laiton ; Diélectrique d'isolation : PTFE.
5.1.2 Spéc. électrique de connecteur
Impédance de caractéristiques : 50Ω
Plage de fréquence : DC-6GHz
VSWR : ≤1.15 (DC-3GHz)
Résistance d'isolateur : ≥5GΩ
Résistance centrale de conducteur : ≤1.0mΩ ; Résistance externe de conducteur : ≤0.2mΩ
Tension d'essai (au niveau de la mer) : ≥2500 V RMS
PIM (IM3) : ≤ -155dBc@2x43dBm
5.1.3 caractéristique mécanique de connecteur
Cycles de accouplement : cycles ≥500
Conservation d'écrou d'accouplement : 500N
Couple recommandé : 5 N.m
Conservation de cble d'arrêt : ≥300N
5,2 cble coaxial de liaison de rf : cble flexible superbe de 1/2 » rf
5.2.1 matériaux
Conducteur intérieur : fil en aluminium couvert de cuivre (Φ3.55mm±0.04)
Diélectrique d'isolation : le polyéthylène a écumé le PE (Φ9.2mm±0.20)
Conducteur externe : Cuivre hélicoïdal ondulé (Φ12.0mm±0.2)
Veste de cble : PE ou PE ignifuge (Φ13.60mm±0.20)
5.2.2 caractéristique
Impédance de caractéristiques : 50Ω
Capacité : 82 PF/m
Vitesse de propagation : 83%
Seul rayon de cintrage minimal : 50mm
Résistance la traction : 800N
Résistance d'isolation : ≥5GΩ
Armature de l'atténuation : ≥120dB
VSWR : ≤1.15 (0.01-3GHz)
5,3 cble de pullover
5.3.1 taille de constituant :
Longueur totale des cbles équipés :
1000mm±10
2000mm±20
3000mm±25
5000mm±40
5.3.2 caractéristique électrique
Bande de fréquence : 700-2700MHz
Impédance de caractéristiques : 50Ω±1
Tension d'opération : 1500V
VSWR : ≤1.15 (DC-3GHz)
Tension d'isolation : ≥2500V
Résistance d'isolation : ≥5GΩ (C.C 500V)
PIM (IM3) : ≤ -155dBc@2x20W, essai 100% de fabrication de QC 900MHz, 1800MHz.
Perte par insertion :
Fréquence 1 mètre 2 mètres 3 mètres 5 mètres
800-960MHz ≤0.13dB ≤0.24dB ≤0.34dB ≤0.52dB
1710-1880MHz ≤0.18dB ≤0.34dB ≤0.50dB ≤0.78dB
1920-2200MHz ≤0.24dB ≤0.40dB ≤0.56dB ≤0.90dB
2500-2690MHz ≤0.28dB ≤0.48dB ≤0.68dB ≤1.0dB
5800-5900MHz ≤0.30dB ≤0.62dB ≤0.94dB ≤1.58dB
5.3.3. Caractéristique d'environnement
Gamme de température de fonctionnement : -45℃ +85℃
Température ambiante de température de stockage : -70℃ +85℃
Choc thermique : Na d'essai du CEI 60068-2-14
Résistance la corrosion : Ka d'essai du CEI 60068-2-11
Vibration : Essai Fc du CEI 60068-2-6
Choc : Essai ea du CEI 60068-2-27
Résistance d'humidité : Essai Ca du CEI 60068-2-3
Degré de protection (paire jointe) : LE CEI 60529, IP67
2. Number modèle : ZD-JC-2M-NM/MDM
3. type de connecteur : Mle de N au mle 4.3-10
4. normes de conformité : IEC60169, VG95250, EN122190, GJB681-89, GJB360A-96, LE CEI 60169-54
5. paramètre principal :
5,1 connecteur coaxial de rf :
5.1.1 matériaux et électrodéposition de connecteur
Conducteur intérieur : En bronze, plaqué avec argenté, plaquant l'épaisseur : ≥0.003mm
Conducteur externe : Laiton, plaqué avec l'alliage ternaire, électrodéposition thickness≥0.003mm
Attache : Laiton ; Diélectrique d'isolation : PTFE.
5.1.2 Spéc. électrique de connecteur
Impédance de caractéristiques : 50Ω
Plage de fréquence : DC-6GHz
VSWR : ≤1.15 (DC-3GHz)
Résistance d'isolateur : ≥5GΩ
Résistance centrale de conducteur : ≤1.0mΩ ; Résistance externe de conducteur : ≤0.2mΩ
Tension d'essai (au niveau de la mer) : ≥2500 V RMS
PIM (IM3) : ≤ -155dBc@2x43dBm
5.1.3 caractéristique mécanique de connecteur
Cycles de accouplement : cycles ≥500
Conservation d'écrou d'accouplement : 500N
Couple recommandé : 5 N.m
Conservation de cble d'arrêt : ≥300N
5,2 cble coaxial de liaison de rf : cble flexible superbe de 1/2 » rf
5.2.1 matériaux
Conducteur intérieur : fil en aluminium couvert de cuivre (Φ3.55mm±0.04)
Diélectrique d'isolation : le polyéthylène a écumé le PE (Φ9.2mm±0.20)
Conducteur externe : Cuivre hélicoïdal ondulé (Φ12.0mm±0.2)
Veste de cble : PE ou PE ignifuge (Φ13.60mm±0.20)
5.2.2 caractéristique
Impédance de caractéristiques : 50Ω
Capacité : 82 PF/m
Vitesse de propagation : 83%
Seul rayon de cintrage minimal : 50mm
Résistance la traction : 800N
Résistance d'isolation : ≥5GΩ
Armature de l'atténuation : ≥120dB
VSWR : ≤1.15 (0.01-3GHz)
5,3 cble de pullover
5.3.1 taille de constituant :
Longueur totale des cbles équipés :
1000mm±10
2000mm±20
3000mm±25
5000mm±40
5.3.2 caractéristique électrique
Bande de fréquence : 700-2700MHz
Impédance de caractéristiques : 50Ω±1
Tension d'opération : 1500V
VSWR : ≤1.15 (DC-3GHz)
Tension d'isolation : ≥2500V
Résistance d'isolation : ≥5GΩ (C.C 500V)
PIM (IM3) : ≤ -155dBc@2x20W, essai 100% de fabrication de QC 900MHz, 1800MHz.
Perte par insertion :
Fréquence 1 mètre 2 mètres 3 mètres 5 mètres
800-960MHz ≤0.13dB ≤0.24dB ≤0.34dB ≤0.52dB
1710-1880MHz ≤0.18dB ≤0.34dB ≤0.50dB ≤0.78dB
1920-2200MHz ≤0.24dB ≤0.40dB ≤0.56dB ≤0.90dB
2500-2690MHz ≤0.28dB ≤0.48dB ≤0.68dB ≤1.0dB
5800-5900MHz ≤0.30dB ≤0.62dB ≤0.94dB ≤1.58dB
5.3.3. Caractéristique d'environnement
Gamme de température de fonctionnement : -45℃ +85℃
Température ambiante de température de stockage : -70℃ +85℃
Choc thermique : Na d'essai du CEI 60068-2-14
Résistance la corrosion : Ka d'essai du CEI 60068-2-11
Vibration : Essai Fc du CEI 60068-2-6
Choc : Essai ea du CEI 60068-2-27
Résistance d'humidité : Essai Ca du CEI 60068-2-3
Degré de protection (paire jointe) : LE CEI 60529, IP67
