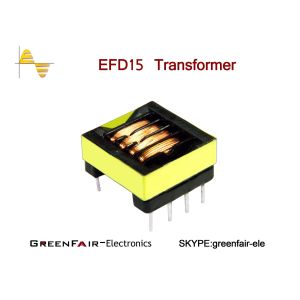

4 le transformateur à haute fréquence EFD25 EFD30 des sections THT SMD conçoivent en fonction du client
Numéro de type:Série d'EFD
Point d'origine:La Chine
Quantité d'ordre minimum:5000
Détails d'emballage:Boîte de carton
Type:Transformateur d'EFD
fréquence:1khz-200khz
Contacter
Add to Cart
Membre actif
Shenzhen Guangdong China
Adresse:
2nd Floor,No. 68, Dongxinjia Industrial Park, Honghu Village, Xinqiang Community,Xinhu Street, Guangming District, Shenzhen
dernière connexion fois fournisseur:
dans 1 heures
Détails du produit
Profil de la société
Détails du produit
La série 4 d'EFD sectionne le transformateur haute fréquence EFD25, EFD30,35 de THT et de SMD
>>> Caractéristiques
1. Concevez disponible en fonction du client
2. température de fonctionnement 120°C maximum
3. Résistance la chaleur de soudure
4. transformateur horizontal de 16 bornes
>>> Détails rapides
Point d'origine : Guangdong, Chine (continent)
Marque : Greenfair, GFE, GE
Numéro de type : EFD11, EFD12, EFD13, EFD15, EFD16, EFD17, EFD18,
EFD20, EFD21, EFD25, EFD30, EFD32, EFD35, EFD36, EFD40.
Utilisation : Haute fréquence
Phase : Simple
Structure de bobine : Toroïdal
Nombre de bobine : Auto-transformateur
Couleur : Jaune
Taille : Horizontal
Type : L'EE, l'E-I, l'EC, le PQ, l'EFD, la CPE, l'UU, le R, le
Rhésus, le DR, etc.
Catégorie de noyau : PC40, 3C90, TP4
Matériel de bobine : Phénolique
| NON. | MATÉRIEL SPEC. | BANDE MARGINALE | TYPE DE TUBE | S--F | TOURNE | ENROULEMENT MODE | ISOLEMENT ENTRE L'ENROULEMENT | ||||
| PIN1--8 | PIN9--18 | S | F | ||||||||
| N1 | TEX-Eφ0.3mm | TFL | 7--8 | 18 | FIN | ||||||
| N2 | TEX-Eφ0.2mm | 5--6 | 18 | FIN | 1Ts | ||||||
| N3 | 2UEWφ0.15mm | 3mm | 3.5mm | TFL | 1--3 | 29 | FIN | 1Ts | |||
| N4 | 2UEWφ0.15mm | 3.5mm | 3.5mm | 3--2 | 7 | FIN | 3Ts | ||||
| N5 | 2UEWφ0.2mm | 3.5mm | 1.5mm | TFL | 15--16 | 29 | FIN | 1Ts | |||
| N6 | 2UEWφ0.15mm | 3.5mm | 3mm | TFL | 16--14 | 7 | FIN | 1Ts | |||
| N7 | 2UEWφ0.15mm | 3.5mm | 3mm | TFL | 10--9 | 29 | FIN | 1Ts | |||
| N8 | 2UEWφ0.15mm | 3.5mm | 3mm | TFL | 9--11 | 7 | FIN | 2Ts | |||
| NON. | ARTICLE | POINT DE MESURE | DONNÉES TECHNIQUES | REMARQUE | |
| 1 | Ind | N1 | 118uH±10% | 1KHz 0.1V | |
| 2 | Ind | N2 | 105uH±10% | 1KHz 0.1V | |
| 3 | Ind | N3/N5/N7 | 307uH±10% | 1KHz 0.1V | |
| 4 | Ind | N4/N6/N8 | 18uH±10% | 1KHz 0.1V | |
| 5 | LE LK | N1 | 4uH MAX | 1KHz 0.1V | |
| 6 | CP | N1 | 25 PF MAX | 100KHz 1V | |
| 7 | DCR (25℃) | R (N2) ≤678mΩ ; R (N3) ≤1178mΩ ; R (N4) ≤284mΩ ; R (N5) ≤663mΩ ; R (N6) ≤284mΩ ; R (10-9) ≤128.5mΩ ; R (N7) ≤1178mΩ ; R (N8) ≤284mΩ ; | |||
| 8 | HI-POT | N5, N6--N3, N4 | 4KVDC | 5mA1S | |
| 9 | HI-POT | PRI--Sec | 4KVDC | 5mA1S | |
On lui recommande que la température de la pièce ne dépasse pas +125°C dans des états de pire cas. Informations générales :
Température de stockage : -40°C 85°C
Température de fonctionnement : -40°C 125°C
Conditions d'essai des propriétés électriques : 20°C, Rhésus de 33%
sinon spécifique différemment
| GAMME DE TEMPÉRATURE DE FONCTIONNEMENT, QUANTITÉ DE PAQUET, POIDS DE PRODUIT | |||||
| Température ambiante | Humidité relative | Conditions normales d'essais | |||
| Temperature* fonctionnant | Température de stockage | Température de fonctionnement ** | Température de stockage ** | Température de fonctionnement ** | Température de stockage ** |
| (℃) | (℃) | (% de RHÉSUS) | (% de RHÉSUS) | (℃) | (% de RHÉSUS) |
| -30 +120 | -40 +80 | 10 +95 | 10 +95 | 25 ± 10 | 25 +75 |
* avec auto-chauffant
** La température maximum 38°C de thermomètre humide, sans mouillage
*** Sans mouillage
