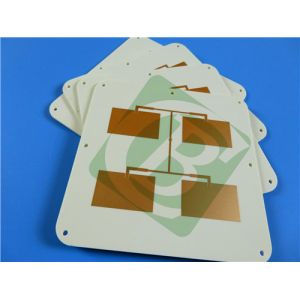

Les matériaux bruts de stratifié cuivré double face RO4350B sont utilisés pour fabriquer des PCB hybrides multicouches pour la RF et les micro-ondes.
Numéro de modèle:Ro4350b
Lieu d'origine:CHINE
Quantité de commande minimale:1pcs
Conditions de paiement:T / t, paypal
Capacité d'offre:50000pcs
Délai de livraison:2-10 jours ouvrables
Contacter
Add to Cart
Membre du site
Shenzhen Guangdong China
Adresse:
ville de 6-11C Shidai Jingyuan Fuyong, secteur de Baoan, ville de Shenzhen, province du Guangdong, Chine
dernière connexion fois fournisseur:
dans 1 heures
Détails du produit
Profil de la société
Détails du produit
RO4350B PCB deux couches: 1,524 mm d'épaisseur avec finition ENIG
Le circuit imprimé RO4350B deux couches est une solution fiable et rentable pour les applications RF et micro-ondes.stabilité mécaniqueSa finition ENIG (Immersion Gold) assure une soudabilité et une durabilité supérieures.
Détails clés de la construction
| Paramètre | Spécification |
| Matériau de base | Pour les appareils électroniques |
| Nombre de couches | 2 couches |
| Dimensions du tableau | 80 mm x 75 mm (± 0,15 mm) |
| Traces/espace minimaux | 4/4 millilitres |
| Taille minimale du trou | 0.3 mm |
| Les voies aveugles | Aucune |
| Épaisseur finie | 1.6 mm (avec un noyau de 1,524 mm) |
| Poids du cuivre | 1 oz (35 μm) sur les deux couches |
| Via épaisseur de revêtement | 20 μm |
| Finition de surface | ENIG (or par immersion) |
| Le haut de la sérigraphie | Blanc |
| Vêtements de soie de fond | Aucune |
| Masque de soudure supérieur | Aucune |
| Masque de soudure inférieure | Aucune |
| Épreuves électriques | Testé 100% avant expédition |
Caractéristiques du matériau RO4350B
- Constante diélectrique (Dk): 3,48 ± 0,05 10 GHz pour des performances stables haute fréquence.
- Facteur de dissipation (Df): 0,0037 10 GHz pour une faible perte de signal.
- Conductivité thermique: 0,69 W/m/°K pour une dissipation thermique efficace.
- Coefficient thermique de Dk: +50 ppm/°C pour une stabilité des températures différentes.
- Tg élevé: > 280°C pour une fiabilité thermique.
- Absorption de l'eau: 0,06%, ce qui le rend adapté aux environnements humides.
- Classification de la flammabilité: UL 94 V-0 pour la sécurité dans les applications haute puissance.
Applications
Antennes de stations de base cellulaires
Amplificateurs de puissance
Radar et capteurs automobiles
Étiquettes d'identification RF
Satellites de radiodiffusion directe (LNB)
Pourquoi choisir le PCB RO4350B?
Des performances RF exceptionnelles avec de faibles pertes haute fréquence.
Fiabilité thermique pour les conceptions haute puissance.
Rentable et facile fabriquer, ce qui réduit la complexité de la production.
Finition ENIG durable pour des performances long terme.
Le circuit imprimé RO4350B deux couches est le choix idéal pour les conceptions haute fréquence et haute fiabilité.
Les matériaux bruts de stratifié cuivré double face RO4350B sont utilisés pour fabriquer des PCB hybrides multicouches pour la RF et les micro-ondes.
