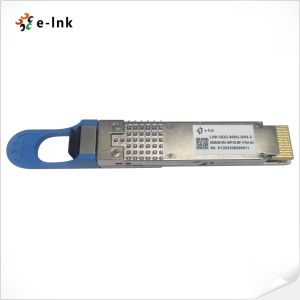

MPO12 rév. de l'émetteur-récepteur QSFP-DD CMIS du connecteur 400G DR4 4,0 1310nm 2KM
Number modèle:LNK-QDD-400G-DR4-2
Point d'origine:La Chine
Quantité d'ordre minimum:PCs 1
Conditions de paiement:Western Union, L/C, T/T, MoneyGram, Paypal
Capacité d'approvisionnement:mois 20000pcs/per
Délai de livraison:7 jours ouvrables
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen Guangdong China
Adresse:
5F, D de construction du sud, parc scientifique de Jinshenghui, no. 3, route de Dafu, rue de Fucheng, Guanlan, secteur de Longhua, Shenzhen, Chine
dernière connexion fois fournisseur:
dans 16 heures
Détails du produit
Profil de la société
Détails du produit
Connecteur optique de l'émetteur-récepteur MPO12 du module
400GBASE-DR4 QSFP-DD 1310nm 2KM de fibre
avantages d'émetteur-récepteur de 400G QSFP
►Conforme avec la norme d'IEEE802.3bs :
- Interface 400GAUI-8 électrique
►Conforme avec des normes d'IEEE 802.3cu :
- interface optique de 4x 100GBASE-FR1
►Conforme avec la rév. 5,1 de QSFP-DD MSA HW
- Type - 2 logeant avec le connecteur MPO-12
►Conforme avec la rév. 4,0 de QSFP-DD CMIS
Caractéristiques optiques d'émetteur
Paramètre | Symbole | Mn. | Typique | Maximum. | Unité | Notes |
Longueur d'onde | λC | 1304,5 | 1311 | 1317,5 | nanomètre |
|
Rapport latéral de suppression de mode | SMSR | 30 | - | - | DB |
|
Puissance moyenne de lancement, chaque ruelle | AOPL | -3,1 | - | 4 | dBm | 1 |
Amplitude optique externe de modulation (OMAouter), chaque ruelle | TOMA | - | - | 4,2 | dBm |
|
Amplitude optique externe de modulation (OMAouter) chaque ruelle : pour 1.4≤TDECQ≤3.4dB | TOMA |
-0,1 – 1,5 + TDECQ | - | - | dBm |
|
Fermeture d'oeil d'émetteur et de dispersion pour PAM4 (TDECQ), chaque ruelle | TDECQ | - | - | 3,4 | DB |
|
Fermeture d'oeil d'émetteur pour PAM4 (TECQ) | TECQ | - | - | 3,4 | DB |
|
| TDECQ - TECQ | | - | - | - | 2,5 | DB |
|
Au-dessus de/sous-pousse | - | - | - | 22 | % |
|
Excursion de puissance d'émetteur | - | - | - | 2 | dBm |
|
Puissance moyenne de lancement d'émetteur, chaque ruelle | DANDY | - | - | -15 | dBm |
|
Rapport d'extinction, chaque ruelle | ER | 3,5 | - | - | DB |
|
RIN17,1OMA | RIN | - | - | -136 | dB/Hz |
|
Tolérance optique de perte de retour | ORL | - | - | 17,1 | DB |
|
Réflectivité d'émetteur | TR | - | - | -26 | DB |
|
Temps de transition d'émetteur | TTT | - | - | 17 | picoseconde |
Caractéristiques optiques de récepteur
Paramètre | Symbole | Mn. | Typique | Maximum. | Unité | Notes |
Longueur d'onde | λC | 1304,5 | 1311 | 1317,5 | nanomètre |
|
Seuil de dommages, chaque ruelle | AOPD | 5 | - | - | dBm |
|
La moyenne reçoivent la puissance, chaque ruelle | AOPR | -7,1 | - | 4 | dBm | 1 |
Recevez la puissance (OMAouter), chaque ruelle | OMAR | - | - | 4,2 | dBm |
|
Réflectivité de récepteur | Rr | - | - | -26 | DB |
|
Sensibilité de récepteur (OMAouter), chaque ruelle pour TECQ <1> pour 1.4≤TECQ≤3.4dB | SOMA | - |
| -4,5 -5.9+TECQ | dBm |
|
Sensibilité soumise une contrainte de récepteur (OMAouter), chaque ruelle | SRS | - | - | -2,5 | dBm | 2 |
États d'essai de sensibilité soumis une contrainte de récepteur | - | - |
| - |
|
|
Fermeture soumise une contrainte d'oeil pour PAM4 (SECQ) | - | - | 3,4 | - | DB |
Pin Definitions
L'information de commande
Numéro de la pièce. | Application | Débit | Source de laser | Type de fibre |
LNK-QDD-400G-DR4-2 | 400GBASE-DR4+ | Ethernet 400GB | EML | Fibre de mode unitaire |
