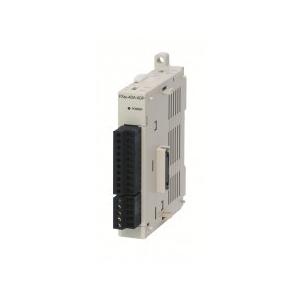

Description des modules FX3U-4DA-ADP d'extension de PLC de série de Mitsubishi FX : Module de sortie analogique, 12 bits, 4 sorties analogiques
Certification:CE
Nom de marque:Mitsubishi
Prix:USD170~200/PCS
Numéro de type:FX3U-4DA-ADP
Point d'origine:Le Japon
Quantité d'ordre minimum:1 PCS
Contacter
Add to Cart
Membre actif
Shenzhen Guangdong China
Adresse:
Room 353, 3/F Wangcheng Building, Longguan East Road, Longhua District, Shenzhen, PRC
dernière connexion fois fournisseur:
dans 13 heures
Détails du produit
Profil de la société
Détails du produit
Spécifications produit
- Numéro de la pièce : FX3U-4DA-ADP
- Fabricant : Mitsubishi
- Notre numéro de la pièce : FX3U4DAADP
Informations sur cette gamme
Module de sortie analogique, 12 sorties analogiques de bit, 4 pour
le courant ou tension
module 4AD avec 4 canaux appropriés aux entrées 0-10V et 4-20mA
analogiques
module 4DA avec 4 canaux appropriés aux sorties analogiques 0-10V
et 4-20mA
Module 4AD-PT avec 4 canaux appropriés aux entrées analogiques de
sondes de la température PT100
Module 4AD-TC avec 4 canaux appropriés aux entrées analogiques de
sondes de la température de thermocouple
| Le numéro de la pièce de fabricant. | Gamme analogue | Température ambiante de compensation |
| FX3U-4AD-ADP | 0 10Vdc, 4 20mA | 2.5mV/10μA |
| FX3U-4DA-ADP | 0 10Vdc, 4 20mA | 2.5mV/10μA |
| FX3U-4AD-PT-ADP | 0.1°C | -50 250°C |
| FX3U-4AD-TC-ADP | 0.3°C type) (de J/0.4°C (type de K) | -100°C 600°C (type de J) -100°C 1000°C (type de K) |
Note
Ces modules adaptés du côté gauche des unités centrales de FX3U et exigent d'un des modules suivants de se relier au PLC : FX3U-232-BD (539-0869), FX3U-422-BD (539-0875), FX3U-485-BD (539-0881), FX3U-USB-BD (539-0897), FX3U-CNV-BD (539-0904). La tension d'alimentation est prise partir de l'unité centrale de PLC.
Mitsubishi FX3U
Les unités centrales de traitement de FX3U sont compatibles avec les modules existants d'expansion de FX2N aussi bien que les nouveaux modules d'expansion d'ADP de FX3U et peuvent être employées comme remplacement pour des PLC de FX2N.
Caractéristiques
Pas que recherchez-vous ? Choisissez les attributs que vous exigez,
puis cliquez sur le bouton ci-dessous
| Série de fabricant | MELSEC FX | |
| Nombre de sorties | 4 | |
| Type de sortie | Analogue, relais, transistor | |
| Pour l'usage avec | Série de MELSEC FX | |
| Nombre d'entrée-sortie | 4 | |
| Catégorie de tension | 5 C.C du → 24 V | |
| Longueur | 90mm | |
| Largeur | 17.6mm | |
| Profondeur | 89.5mm | |
| Dimensions | 90 x 17,6 x 89,5 millimètres |
Avec plus de caractéristiques
| Nom de produit | Sortie analogique | ||
|---|---|---|---|
| Formez le nom | FX3U-4DA-ADP | ||
| Ajustement de norme | CE (EMC), UL/cUL, kc, ABS, DNV, LR, GL, BV, RINA, NK, Kr | ||
| Spécifications de performances | Sortie analogique | Gamme de sortie analogique | Sortie DC0V-10 V de tension (charge externe 5 k Ω | 1 M Ω) Sortie actuelle DC4mA | 20 mA (charge externe 500 Ω ci-dessous) |
| Nombre de canaux de sortie | 4-channel | ||
| Caractéristiques de sortie | Individuellement pour chaque canal, vous pouvez placer le mode sortie (tension/sortie actuelle). | ||
| Entrée de Digital | binaire 12-bit | ||
| Résolution | La tension a produit 2,5 système mv (× 1/4000 de 10 V) ΜA de la sortie actuelle 4 (16mA×1/4000) | ||
| Exactitude globale | Sortie de tension ° c du ± 5 du ° c de la température ambiante 25 : pour le ± complet 0,5% de 10 V (± 50 système mv) ° c | 55 ° c de la température ambiante 0 : pour le ± complet 1,0% de 10 V (± 100 système mv) Résistance de charge externe (Rs) 5 k sous le Ω des calculs suivants : augmentations. (Augmentations 1% par 100 système mv) (47 × 100) ÷ (Rs+47) ? 0,9 (%) Sortie actuelle ° c du ± 5 du ° c de la température ambiante 25 : pour le ± complet 0,5% (μA de 16 mA de ± 80) ° c | 55 ° c de la température ambiante 0 : pour le ± complet 1,0% (μA de 16 mA de ± 160) | ||
| Temps de conversion de D/a | Μ s du compteur séquentiel 200 de FX3U/FX3UC (les données ont mis
jour chaque cycle d'opération) Μ s du compteur séquentiel 250 de FX3G/FX3GC (les données ont mis jour chaque cycle d'opération) | ||
| Plan d'isolation | - Des canaux de sortie analogique et entre le compteur séquentiel
est isolés par le photocoupleur - Sortie analogique, et alimentation d'énergie entre le convertisseur d'isolement de DC/DC par ? Chaque canal entre non-isolé. | ||
| Le nombre d'occupation | 0 se dirige (indépendant du nombre maximum d'entrée et sortie du compteur séquentiel) | ||
| Appliquez le compteur séquentiel | FX3G, FX3U, FX3GC, FX3UC (le FX3UC-32MT-LT Ver.1.20 ou plus tard) La connexion FX3G est un FX3G-CNV-ADP est exigée. FX3U et FX3UC-32MT-LT (- 2) reliant la carte d'expansion de fonction est exigé. | ||
| La masse | 0,1 kilogrammes | ||
| Caractéristiques générales | Température ambiante | 0-55 ° c, et opération : -25 | 75 le ° c, et épargnent le temps | |
| Hygrométrie | … Actionnant 5 | Rhésus de 95% (sans condensation) : | ||
| Résistance de vibration | Support de rail DIN : | < fréquence : 10-57 amplitude d'hertz > de morceau : 0,035 millimètres X, Y, directions de Z 10 fois (le total 80 minute chacun) | |
| Support de rail DIN : | < fréquence : 57-150 hertz > accélération : 4.9m/s2 X, Y, directions de Z 10 fois (le total 80 minute chacun) | ||
| Support direct : | < fréquence : 10-57 amplitude d'hertz > de morceau : 0.075mm X, Y, directions de Z 10 fois (le total 80 minute chacun) | ||
| Support direct : | < fréquence : 57-150 hertz > accélération : 9.8m/s2 X, Y, directions de Z 10 fois (le total 80 minute chacun) | ||
| Résistance l'impact | 147 m/s 2 le temps d'interaction sont X, Y, directions de Z trois fois dans l'impulsion de moitié-sinus de 11 Mme | ||
| Immunité de bruit | Hausse 1 000 VP-p, μs de la largeur 1 de bruit, un 1 NS, simulateur de tension de bruit de bruit de 30-100 hertz | ||
| Tension de tenue | Entassent en vrac tout le terminal terre de terminal et tandis que : C.A. 500v pour 1 minute | ||
| Résistance d'isolation | Entassent en vrac tout le terminal terre de terminal et entre : DC500V Megger Ω plus de 5 M. | ||
| Fondre | D sème la terre (résistance de la terre : en-dessous de 100 Ω) [au
sol de terrain communal et système électrique est indisponible] Fondre est seulement la terre ou au terrain d'entente et voit. | ||
| L'atmosphère fonctionnante | Le gaz non corrosif et inflammable, la poussière conductrice (la poussière) n'est pas grave | ||
| Utilisation avancée | moins de 2000 m Sous la pression le dépassement de l'environnement de pression atmosphérique ne peut pas être employé. Vous pouvez échouer. | ||
| Caractéristiques d'alimentation d'énergie | Alimentation d'énergie | DC5V15mA (alimentation d'énergie interne du compteur séquentiel) DC24V+20%-15% 150ma (bloc d'alimentation externe) | |
