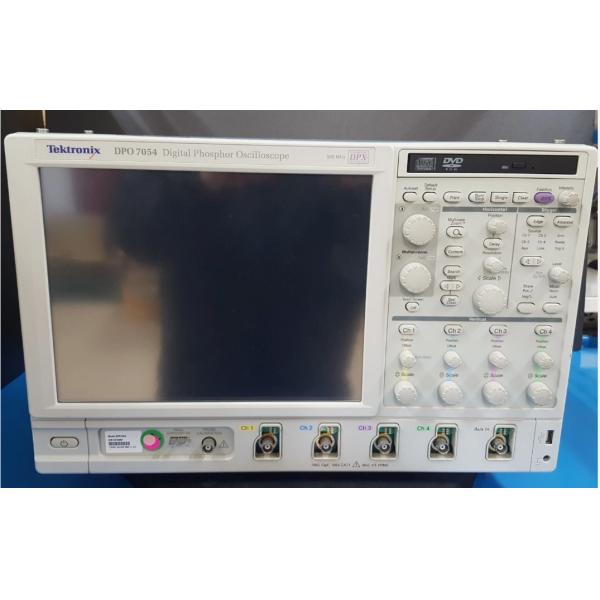

Ossilloscope numérique à phosphore 500 MHz utilisé Ossilloscope numérique à phosphore Tektronix DPO7054

L'oscilloscope Tektronix DPO7054 est un oscilloscope phosphore numérique en temps réel et constitue la meilleure solution du secteur aux problèmes d'intégrité du signal auxquels sont confrontés les concepteurs qui vérifient, caractérisent, déboguent et testent des conceptions électroniques sophistiquées.

L'oscilloscope Tektronix DPO7054 offre des performances exceptionnelles en matière d'acquisition et d'analyse de signaux, de simplicité opérationnelle et d'outils de débogage inégalés pour accélérer vos tches quotidiennes. Il possède le plus grand écran du secteur et son interface utilisateur intuitive permet d'accéder facilement au maximum d'informations.

Caractéristiques et avantages du DPO7054 :

• Modèle de bande passante de 500 MHz pour les applications série et numériques
• Jusqu' 500 méga-échantillons de longueur d'enregistrement avec la fonction MultiView Zoom™ pour une navigation rapide
• Taux d'échantillonnage en temps réel jusqu' 40 GS/s sur une voie et jusqu' 10 GS/s sur les quatre voies
• Recherche et marquage d'événements pour trouver des événements spécifiques dans toute la forme d'onde
• > 250 000 wfms/s Taux de capture de forme d'onde maximal
• Jusqu' 310 000 formes d'onde par seconde avec le mode d'acquisition de mémoire segmentée FastFrame™
• Test de masque de communication
• Fenêtres personnalisées MyScope® et menus contextuels pour une efficacité exceptionnelle
• Filtres de limite de bande passante sélectionnables par l'utilisateur pour une meilleure précision de mesure basse fréquence
• Déclenchement de motif série NRZ 64 bits pour l'isolation des effets dépendants du motif jusqu' 1,25 Gbit/s
• Écran XGA de 12,1 po avec écran tactile
• Le déclenchement Pinpoint® offre le déclenchement le plus flexible et le plus performant, avec plus de 1 400 combinaisons pour répondre pratiquement toutes les situations de déclenchement.
• Récupération d'horloge partir de flux de données série
• Le logiciel OpenChoice® avec le système d'exploitation Microsoft Windows XP permet la mise en réseau intégrée et l'analyse étendue
• Déclenchement et décodage de protocole série basse vitesse (I2C, SPI, RS-232, CAN, LIN et FlexRay)
• Les solutions logicielles spécifiques la technologie offrent une expertise intégrée du domaine pour MIPI® D-PHY, Ethernet, les tests de conformité USB 2.0, la gigue, la synchronisation, le diagramme de l'il, l'alimentation, l'analyse du bus mémoire DDR, CAN, LIN et la conception de réseau FlexRay

Applications du DPO7054

• Intégrité du signal, gigue et analyse de la synchronisation

• Débogage et tests de conformité des flux de données série pour les normes de l'industrie des télécommunications et des données

• Vérification, débogage et caractérisation des conceptions sophistiquées

• Enquête sur les phénomènes transitoires

• Conception de bus série basse vitesse (I2C, SPI, RS-232, CAN, LIN et FlexRay)

• Analyse spectrale

• Mesures et analyse de la puissance
