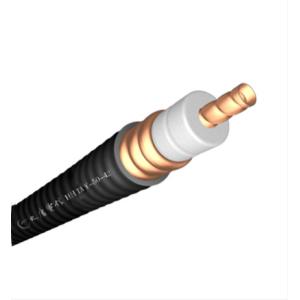

1-5/8' 50 Ohm câble coaxial à faible atténuation et VSWR pour radiofréquence
Numéro de modèle:50 ohms câbles coaxiaux à tubes de cuivre ondulés 1-5/8 pour communication sans fil
Lieu d'origine:La Chine, Chengdu
Quantité minimale de commande:3 km
Conditions de paiement:Habituellement T/T, d'autres termes négociables
Délai de livraison:3-4 semaines pour la production en série
Détails de l'emballage:Tambour neutre, 500m/drum. Personnalisable
Contacter
Add to Cart
Fournisseur Vérifié
Chengdu China
Adresse:
10#, route de Xixin, secteur de pointe, Chengdu-611731 Chine
dernière connexion fois fournisseur:
dans 25 heures
Détails du produit
Profil de la société
Détails du produit
Communication sans fil 50 OhmsTubes en cuivre onduléesCable d'alimentation 1-5/8 pouces ((1-5/8 ¢ cble coaxial)HHTAY-50 42
Un détail rapide:
- Faible atténuation
- faible VSWR,
- Expansion élevée
- Puissance nominale élevée
- Excellente performance environnementale
- Excellentes performances mécaniques
- Cable personnalisé
Définition:
Le cble coaxial radiofréquence flexible est également appelé cble d'alimentation RF flexible.1-5/8" sont généralement des cbles spécifiques un support avec des pertes très faibles et supportent des connexions longue distanceDans les grands projets, un1 5/8" Le cble coaxial est un cble essentiel, une connexion simple, et un faible taux de défaillance après l'installation.
Les spécifications:
Construction
| Conducteur intérieur | |
| Tubes en cuivre lisse | |
| Diamètre (mm) | 170,3 ± 0.10 |
| Isolement | |
| 3 couches d'isolation | |
| Diamètre (mm) | 420,4 ± 0.5 |
| Conducteur extérieur | |
| Tubes en cuivre ondulées | |
| Diamètre sur cuivre | |
| Conducteur extérieur (mm) | 46.50 ± 0.4 |
| Vêtement | |
| Épaisseur ((mm) | 10,7 ± 0.2 |
| Diamètre (mm) | 49.5 ± 0.5 |
Données techniques
| Radius de courbure minimum (mm) | |
| Coupe unique | 300 |
| Le pliage multiple | 510 |
| Plage de température ((°C) | |
| Vêtement standard | -40 ¢ + 70 |
| Veste ignifuge | -25 ¢ + 70 |
Performance électrique
| Impédance (Ω) | 50 ± 1 | |
| Capacité (pF/m) | 76 | |
| Velocité (%) | 88 | |
| Décomposition en courant continu, volts ((V) | ≥ 11000 | |
| Efficacité du blindage (dB) | > 120 | |
| Fréquence de coupe ((GHz) | 2.7 | |
| Attenuation ((dB/100m) et puissance moyenne ((kW) | ||
| Fréquence | Attenuation | Moyenne |
| Le pouvoir | ||
| 150 MHz | 0.85 | 13.5 |
| 450 MHz | 1.56 | 7.2 |
| 800 MHz | 2.17 | 5.2 |
| 900 MHz | 2.34 | 4.93 |
| 1800 MHz | 3.54 | 3.12 |
| 2 000 MHz | 3.78 | 3.01 |
| 2500 MHz | 4.36 | 2.64 |
| Résultats de la recherche | ||
| 820 MHz ∼ 960 MHz | 1.10 | |
| 1700 MHz ∼ 2200 MHz | 1.10 | |
| 2200 MHz 2500 MHz | 1.15 | |
Conditions générales:
Pour l'atténuation: VSWR 1.0, température du cble 20°C
Pour la puissance moyenne: VSWR 1.0, température ambiante 40°C
Température interne du conducteur 100°C. Pas de charge solaire.
La valeur maximale de VSWR et d'atténuation doit être supérieure de 105% la valeur nominale.
Applications:
Il est généralement utilisé pour la couverture des signaux de téléphonie mobile, de télécommunication, de téléphone cellulaire de contact et de signal d'interphone.
