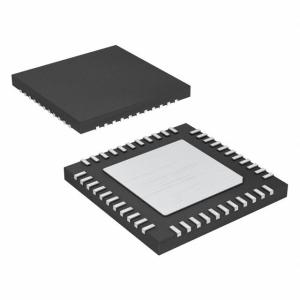

L'opération entièrement statique MCU ébrèche ATMEGA32U4-MU avec l'éclair d'ISP/contrôleur d'USB

Caractéristiques

• Haute performance, microcontrôleur 8 bits de la puissance faible AVR®

• Architecture avancée de RISC

– 135 instructions puissantes

– La plupart d'exécution simple de rhythme

– 32 x 8 registres fonctionnants d'usage universel

– Opération entièrement statique

– Jusqu' 16 MIPS de sortie 16 mégahertz

– Multiplicateur de cycle de la Sur-puce 2

• Souvenirs non-volatiles de programme et de données

– octets 16/32K de l'éclair Auto-programmable de Dans-système (ATmega16U4/ATmega32U4)

– 1.25/2.5K octets SRAM interne (ATmega16U4/ATmega32U4)

– 512Bytes/1K octets EEPROM interne (ATmega16U4/ATmega32U4)

– Écrivez/cycles d'effacement : 10 000 Flash/100,000 EEPROM

– Conservation de données : 20 ans 85°C/100 ans 25°C (1)

– Section facultative de code de botte avec le peu indépendant de serrure

Dans-système programmant par programme de botte de Sur-puce

Vrai Lecture-Tandis que-écrivez l'opération

Toutes les pièces fournies sont préprogrammées avec un chargeur-amorce d'USB de défaut

– Serrure de programmation pour la sécurité de logiciel • Interface de JTAG (norme 1149,1 d'IEEE conforme)

– capacités de Frontière-balayage selon la norme de JTAG

– Sur-puce étendue corriger l'appui

– Programmation de l'éclair, de l'EEPROM, des fusibles, et du peu de serrure par l'interface de JTAG

• USB module toute vitesse/ vitesse réduite de 2,0 de dispositif avec l'interruption sur l'achèvement de transfert

– Se conforme entièrement la rév. 2,0 de spécifications de bus USB

– Taux de transfert des données de soutiens jusqu' 12 Mbits/s et 1,5 Mbits/s

– Point final 0 pour des branchements : jusqu' 64 octets

– 6 points finaux programmables avec DANS ou hors des directions et avec le volume, l'interruption ou les transferts isochroniques

– Les points finaux configurables classent jusqu' 256 octets en double mode de banque

– Entièrement - 832 octets indépendants USB DPRAM pour l'attribution de mémoire de point final

– Suspendez/interruptions de résumé

– l'unité centrale de traitement a remis zéro possible sur la détection de remise d'autobus d'USB

– 48 mégahertz de PLL pour l'opération toute vitesse d'autobus

– Connexion/séparation d'autobus d'USB sur la demande de microcontrôleur

– opération sans cristal pour le mode vitesse réduite

• Caractéristiques périphériques

– Sur-puce PLL pour USB et la minuterie grande vitesse : opération de 32 jusqu' 96 mégahertz

– Un minuterie/compteur 8 bits avec Prescaler distinct et comparer le mode

– Deux minuteries/compteurs de 16 bits avec Prescaler distinct, comparent et capturent le mode

– Une minuterie ultra-rapide/compteur de 10 bits avec PLL (64 mégahertz) et comparer le mode

– Quatre canaux 8 bits de PWM

– Quatre canaux de PWM avec la résolution programmable de 2 16 bits

– Six canaux de PWM pour l'opération grande vitesse, avec la résolution programmable de 2 11 bits

– La sortie comparent le modulateur

– 12 canaux, 10 bit CDA (canaux différentiels de caractéristiques avec le gain programmable)

– USART périodique programmable avec le contrôle de flux de matériel

– Interface série master/slave de SPI
