Circuit intégré programmable à grande vitesse 74HC595D pour 8 registres à décalage/verrous mordus
Number modèle:74HC595D
Point d'origine:Usine originale
Quantité d'ordre minimum:10pcs
Conditions de paiement:T/T, Western Union, Paypal
Capacité d'approvisionnement:100000pcs
Délai de livraison:1-3days
Contacter
Add to Cart
Membre actif
Shenzhen China
Adresse:
Salle 1204, DingCheng International Building, 518028 Futian District, SHENZHEN, CN
dernière connexion fois fournisseur:
dans 48 heures
Détails du produit
Profil de la société
Détails du produit

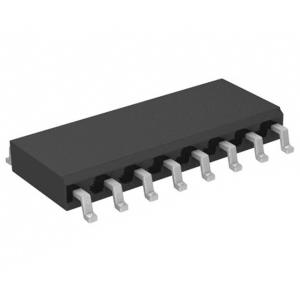

8 en série par bit dans la logique programmable parallèle IC 74HC595D, 118 SOIC-16 de registre décalage de sortie
Description
Le 74HC595D est un DÉCALAGE 8 bits grande vitesse REGISTER/LATCH a fabriqué avec la technologie de la porte de silicium C2MOS. Il réalisent l'opération grande vitesse semblable LSTTL équivalent tout en maintenant la dissipation de puissance faible de CMOS.
Le 74HC595D contient un registre décalage statique 8 bits qui
alimente un registre de stockage 8 bits.
L'opération de décalage est accomplie sur la transition allante
positive de l'entrée de SCK. Le registre de sortie est chargé avec
le contenu du registre décalage sur la transition allante positive
de l'entrée de RCK. Depuis RCK et SCK le signal sont les sorties
indépendantes et parallèles peut être jugé stable pendant
l'opération de décalage.
Et, puisque les sorties parallèles sont l'état 3, il peut être
directement relié l'autobus 8 bits. Ce registre peut être utilisé
dans la conversion périodique--parallèle, les récepteurs de
données, etc.
Toutes les entrées sont équipées des circuits de protection contre la décharge statique ou la tension excédentaire passagère.
Caractéristiques
(1) grande vitesse : fMAX = 55 mégahertz (type.) VCC = 5 V
(2) dissipation de puissance faible : ΜA ICC = 4,0 (maximum) aux ventres = 25
(3) retards de propagation équilibrés : tPHL de ≈ de tPLH
(4) grand choix de tension d'opération : VCC (opr) = 2,0 V 6,0 V
Capacités absolues
Caractéristiques | Symbole | Estimation | Unité |
Tension d'alimentation | VCC | -0,5 7,0 | V |
Tension d'entrée | VIN | -0,5 VCC + 0,5 | V |
Tension de sortie | VOUT | -0,5 VCC + 0,5 | V |
Courant de diode d'entrée | IIK | ±20 | mA |
Courant de diode de sortie | IOK | ±20 | mA |
Courant de sortie (QH) | IOUT | ±25 | mA |
Courant de sortie (QA QH) | ±35 | ||
VCC/ground actuel | ICC | ±75 | mA |
Dissipation de puissance | Palladium | 500 | mW |
Température de stockage | Tstg | -65 150 | - |
Plages de fonctionnement
Caractéristiques | Symbole | Condition d'essai | Estimation | Unité |
Tension d'alimentation | VCC | - | 2,0 6,0 | V |
Tension d'entrée | VIN | - | 0 VCC | V |
Tension de sortie | VOUT | - | 0 VCC | V |
Température de fonctionnement | Topr | - | -40 125 | - |
Hausse d'entrée et temps de chute | TR, tf | - | 0 50 | μs |
