PCM2702E IC électronique ébrèche le CONVERTISSEUR NUMÉRIQUE-ANALOGIQUE stéréo de 16 bits avec l'interface

PCM2702

CONVERTISSEUR NUMÉRIQUE-ANALOGIQUE stéréo de 16 bits avec l'interface

CARACTÉRISTIQUES

●INTERFACE INTÉGRÉE D'USB :

L'émetteur-récepteur toute vitesse soutient le transfert des données 12Mbps.

Entièrement conforme avec les spécifications d'USB 1,0.

Mode adaptatif pour le transfert isochronique.

Dispositif autoalimenté.

●ACCEPTE LES TRAINS DE DONNÉES de DONNÉES AUDIO STÉRÉO ET MONO de 16 bits d'USB.

●REPRÉSENTATION ANALOGUE (VCC = 5V) :

Dynamique : 100dB (type de 16 bits)

SNR : 105dB (type)

THD+N : 0,002% (type de 16 bits)

Sortie complète : 3.1Vp-p

●FILTRE NUMÉRIQUE de 8X OVERSAMPLING :

Bande passante : 0.454fS

Stopband : 0.546fS

Ondulation de bande passante : ±0.002dB

Atténuation de Stopband : – 82dB

●TAUX D'ÉCHANTILLONNAGE (FS) : 32kHz, 44.1kHz, 48kHz

●Le GÉNÉRATEUR HORLOGE d'ON-CHIP AVEC la SOURCE SIMPLE de l'HORLOGE 12MHz

●MULTI-FUNCTIONS :

Atténuateur de Digital : 0dB – 64dB, 1dB/step

Muet mou

Drapeau zéro

Suspendez le drapeau

Drapeau de playback

●DOUBLES ALIMENTATIONS D'ÉNERGIE :

+5V pour la partie analogue

+3.3V pour la partie de Digital

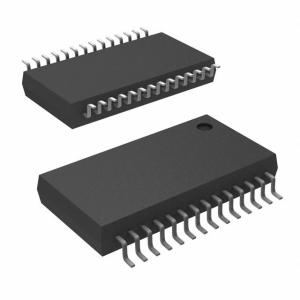

●PAQUET : SSOP-28

APPLICATIONS

●HAUT-PARLEURS AUDIO AUTONOMES D'USB

●CRT/LCD A INTÉGRÉ LES HAUT-PARLEURS AUDIO D'USB

●AMPLIFICATEURS D'AUDIO D'USB

●D'AUTRES APPLICATIONS AUDIO D'USB

DESCRIPTION

Le PCM2702 est un convertisseur numérique-analogique de puce simple offrant deux canaux de sortie de D/A et un contrôleur conforme intégré d'interface d'USB 1,0. Le système developpé récemment de SpAct™ (cheminement commandé adaptatif de période d'échantillonnage) récupère une écurie, horloge de lowjitter pour l'opération interne de PLL et de DAC des données audio d'interface d'USB.

Le PCM2702 est basé sur le modulateur multiniveaux augmenté du Delta-sigma de Bavure-Brown, un 8x oversampling le filtre numérique d'interpolation, et un filtre passe-bas de sortie analogique.

Le PCM2702 peut accepter des taux d'échantillonnage 48kHz, 44.1kHz et 32kHz, utilisant l'un ou l'autre de données audio stéréo ou monaurales de 16 bits. Des caractéristiques d'atténuation et de softmute de Digital sont incluses, et sont commandées par l'intermédiaire de la demande audio de classe d'USB.

CAPACITÉS ABSOLUES ⁽¹⁾

Tension d'alimentation ⁽²⁾ ................................................................................................ +6.5V

Tension d'alimentation ⁽³⁾ ................................................................................................. +4.0V

Différences de tension d'alimentation ⁽⁴⁾ .............................................................................. ±0.1V

Différences de tension d'alimentation ⁽⁵⁾ .............................................................................. ±0.1V

Différences au sol de tension ⁽⁶⁾ ............................................................................. ±0.1V

Tension d'entrée de Digital ⁽⁷⁾ .................................................................. – 0.3V VDD + 0.3V

Tension d'entrée de Digital ⁽⁸⁾ ............................................................................ – 0.3V 6.5V

Tension d'entrée analogique .................................................................... – 0.3V VCC + 0.3V

Courant d'entrée (toutes goupilles excepté des approvisionnements) ........................................................... ±10mA

Température de fonctionnement ....................................................................... – 25°C +85°C

Température de stockage ........................................................................ – 55°C +125°C

La température de jonction ....................................................................................... +150°C

La température d'avance (soudure, 5s) .................................................................... +260°C

La température de paquet (ré-écoulement d'IR, crête, 10s) .................................................... +235°C

NOTES :

(1) les efforts au-dessus de ceux énumérés sous des capacités absolues peuvent endommager permanent le dispositif. L'exposition aux conditions maximum absolues pendant des périodes prolongées peut affecter la fiabilité de dispositif.

(2) VCC, VCCL, VCCR, VDDP.

(3) VDD, VDDC.

(4) parmi VCC, VCCL, VCCR, VCCP.

(5) parmi VDD, VDDC.

(6) parmi AGND, AGNDL, AGNDR, AGNDP, DGND, DGNDC, et DGNDU.

(7) XTI, D+, D, PLYBCK, SSPND, ZÉRO, XTO.

(8) VBUS, TEST#, TEST2, TEST1, TEST0.
