P89V51RD2FA, microcontrôleur flash 8 bits à circuit intégré IC 512 avec 1 Ko de RAM

P89V51RB2/RC2/RD2

Microcontrôleur flash 8 bits 80C51 5 V basse consommation 16/32/64 ko avec 1 ko de RAM

Description générale

Les P89V51RB2/RC2/RD2 sont des microcontrôleurs 80C51 avec 16/32/64 ko de mémoire flash et 1024 octets de RAM de données.

Une caractéristique clé du P89V51RB2/RC2/RD2 est son option de mode X2.L'ingénieur de conception peut choisir d'exécuter l'application avec la fréquence d'horloge conventionnelle 80C51 (12 horloges par cycle machine) ou sélectionner le mode X2 (six horloges par cycle machine) pour obtenir le double du débit la même fréquence d'horloge.Une autre façon de bénéficier de cette fonctionnalité est de conserver les mêmes performances en réduisant de moitié la fréquence d'horloge, réduisant ainsi considérablement les EMI.

La mémoire de programme flash prend en charge la fois la programmation parallèle et en série ISP.Le mode de programmation parallèle offre une programmation en groupe grande vitesse, réduisant les coûts de programmation et le temps de mise sur le marché.ISP permet un appareil d'être reprogrammé dans le produit final sous contrôle logiciel.La possibilité de mettre en place/de mettre jour le micrologiciel de l'application rend possible une large gamme d'applications.

Le P89V51RB2/RC2/RD2 est également capable d'IAP, permettant la mémoire flash du programme d'être reconfigurée même lorsque l'application est en cours d'exécution.

Caractéristiques

■ UC 80C51

■ Tension de fonctionnement 5 V de 0 MHz 40 MHz

■ 16/32/64 Ko de mémoire de code utilisateur flash sur puce avec ISP et IAP

■ Prend en charge la sélection du mode 12 heures (par défaut) ou 6 heures via le logiciel ou le FAI

■ SPI et UART amélioré

■ PCA avec PWM et fonctions de capture/comparaison

■ Quatre ports d'E/S 8 bits avec trois broches de port 1 courant élevé (16 mA chacune)

■ Trois temporisateurs/compteurs 16 bits

■ Minuterie de chien de garde programmable

■ Huit sources d'interruption avec quatre niveaux de priorité

■ Deuxième registre DPTR

■ Mode faible EMI (inhibition ALE)

■ Niveaux logiques compatibles TTL et CMOS

■ Détection de baisse de tension

■ Modes basse consommation

◆ Mode hors tension avec réveil par interruption externe

◆ Mode veille

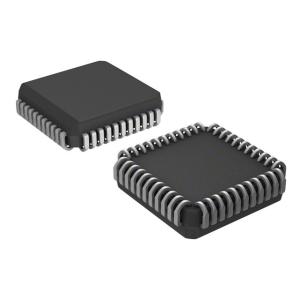

■ Boîtiers DIP40, PLCC44 et TQFP44

Diagramme

Valeurs limites

Conformément au système de classement maximum absolu (CEI 60134).

Les paramètres sont valables sur la plage de température de fonctionnement, sauf indication contraire.Toutes les tensions sont par rapport VSS sauf indication contraire.
