Sortie double courant AD5547BRUZ, circuits intégrés optiques à entrée parallèle

AD5547BRUZ

Circuits intégrés optiques sortie double courant et entrée parallèle

CARACTÉRISTIQUES

►Double canal

►Résolution 16 bits : AD5547

►Résolution 14 bits : AD5557

► 2 ou 4 quadrants, DAC multiplicateur 6,8 MHz BW

►±1 DNL LSB

► ±1 LSB INL

►Tension d'alimentation de fonctionnement : 2,7 V 5,5 V

►Faible bruit : 12 nV/√Hz

►Faible consommation : IDD = 10 µA max

►Temps d'établissement de 0,5 µs

►Le RFB intégré facilite la conversion courant-tension

►Les résistances 4 quadrants intégrées permettent des sorties de 0 V –10 V, 0 V +10 V ou ±10 V

►2 mA courant pleine échelle ± 20%, avec VREF = 10 V

►Plage de température de fonctionnement automobile étendue -40°C +125°C

► Préréglages de mise sous tension échelle zéro/moyenne sélectionnables

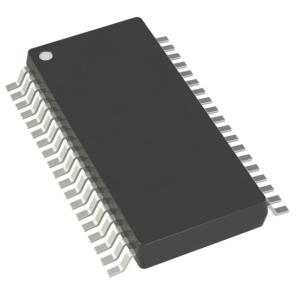

►Boîtier TSSOP compact 38 broches

DESCRIPTION GÉNÉRALE

Les AD5547/AD5557 sont des convertisseurs numérique-analogique (DAC) double précision, 16/14 bits, multiplicateurs, basse consommation, sortie courant, entrée parallèle.Ils sont conçus pour fonctionner partir d'une alimentation unique de +5 V avec des références multiplicatrices de ±10 V pour des sorties 4 quadrants avec une bande passante de 6,8 MHz

Les résistances intégrées 4 quadrants facilitent l'adaptation de la résistance et le suivi de la température, ce qui minimise le nombre de composants nécessaires pour les applications multiquadrants.De plus, la résistance de rétroaction (RFB) simplifie la conversion I-to-V avec un tampon externe.

Les AD5547/AD5557 sont disponibles dans un boîtier TSSOP compact 38 broches et fonctionnent dans la plage de température automobile étendue de −40 °C +125 °C.

LISTE DES STOCKS

Le GROUPE de CHONGMING (HK) Cie. INTERNATIONALE, Ltd a placé Hong Kong et Shenzhen. Nous sommes un distributeur indépendant des composants électroniques, établi en 2008. EN TANT QUE société rapide croissante, le GROUPE de cm est renommé pour que son efficacité parmi les meilleurs du monde, excellents services, et capacité extraordinaire fournisse les composants électroniques il est difficile de trouver qu'et même obsolète. Nous avons pris la fierté dans notre innovation, sérieux et service, particulièrement dans le marché de semi-conducteur.
Nos marques de distribution incluent XILINX, ALTERA, ATMEL, INFINEON, St, SAMSUNG, TEXAS INSTRUMENTS, DESSUS, TOSHIBA, NXP, PUCE, CYPRESS, FREESCALE, etc. Nous répartit sur 200 000 produits s'étendant des semi-conducteurs aux résistances, condensateurs, diodes, inducteurs, connecteurs, transistors, capteurs et ainsi de suite.
Notre mission est de rencontrer et dépasser tous les expecations de ce que nous fournissons aux clients.
