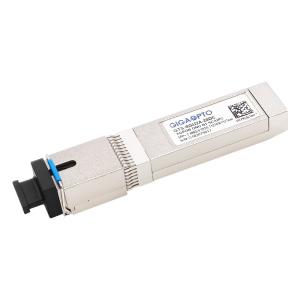

Sc UPC 20km du module Tx2.488G /Rx 9.953G 1270nm 1577nm SMF d'émetteur-récepteur de XGPON ONU N1 SFP+

Module d'émetteur-récepteur de XGPON ONU SFP+

Conforme avec la classe d'ITU-TG.987.2 XGPON N1

Émetteur-récepteur bidirectionnel de fibre simple

2.48832Gb/s en amont et 9.95328Gb/s en aval

RoHS, CE, FCC, PORTÉE

Description

Ce haut numéro de la pièce optique GTS-SGU2A-20DC de module d'émetteur-récepteur de la performance XGPON ONU N1 SFP+ est conçu pour le lien jusqu' 20km de la transmission XG-PON1. Le module incorpore l'émetteur d'éclat-mode de 2.488Gbps 1270nm et le récepteur de continu-mode de 9.953Gbps 1577nm. Un coupleur intégré de WDM peut séparer la lumière de l'entrée 1270nm et la lumière de la sortie 1577nm.

L'interface optique est récipient de SC/UPC. Elle adopte le paquet de SFP+. L'alimentation d'énergie est la tension +3,3 simple.

Il est entièrement conforme avec des normes de SFP+ MSA, de SFF-8432, de SFF-8472 et de RoHS

Spécifications

L'information de commande

Caractéristiques

• Liaisons de transmission de données bidirectionnelles de fibre simple
• émetteur de laser de 1270nm DFB et récepteur de 1577nm APD
• transmission de mode continu 2.488Gbps
• débit continu de récepteur du mode 9.953Gbps
• Paquet de SFP+ avec le connecteur de récipient de SC/UPC
• Alimentation de l'énergie 3.3V simple
• Interface de surveillance diagnostique de Digital
• Interface compatible d'entrée-sortie de données de CML
• Fournissez le signal de mode continu de TX détectent la fonction
• Alarme de défaut de laser d'émetteur de LVTTL
• Bas IEM et excellente protection d'ESD
• Norme de sécurité IEC-60825 de laser de la classe I conforme
• Conformité RoHS6

Application

• réseaux 10-Gigabit-capable optiques passifs (XG-PON1) ONU (ODN : Classe de N1 ou de N2a)

Normes

• Se conforme SFP+ MSA (SFF-8431)
• Se conforme ITU-T G.987.2
• Se conforme la partie 15, la classe B de la FCC 47 CFR
• Est conforme FDA 21 CFR 1040,10 et 1040,11 excepté des déviations conformément no. 50 d'avis de laser en date du 24 juin 2007
• Se conforme SFF-8472

Contour de paquet

Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
