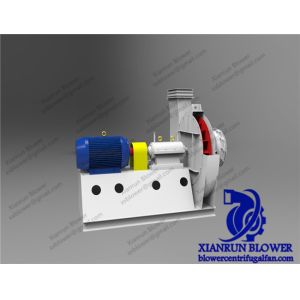

2900 r/min souffleur centrifugeur haute pression

Souffleur centrifugeur haute pression de la série 9-19 et 9-26 pour la ventilation industrielle et le transport aérien

1Caractéristiques et application:

ventilateur centrifugeur haute pression de la série 9-19, 9-26, généralement utilisé pour forger des fours et la ventilation forcée haute pression, et largement utilisé pour transporter de l'air et d'autres combustibles non spontanés,sans danger pour le corps humainLa carrosserie ne contient pas de substances visqueuses, la poussière et les particules dures ne doivent pas dépasser 150 mg/m3 et la température du gaz ne doit pas dépasser 80°C.

2Le type.

Les ventilateurs centrifuges haute pression des séries 9-19 et 9-26 sont de type aspiration simple, avec 13 numéros de machine: NO.4, 4.5Je vous en prie.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5- Je ne sais pas.

9-19, la série 9-26 ventilateur centrifuge haute pression peut être fait de rotation droite et de rotation gauche de deux types, du côté du moteur, la rotation de la roue en sens horaire est appelé le ventilateur droit,désigné par "droit"; la roue tourne dans le sens antihoraire pour appeler le cyclone gauche, indiqué par "gauche".

La position de sortie du ventilateur, indiquée par l'angle de sortie du ventilateur. " gauche " et " droite " peuvent être divisés en 6 angles de 0°, 45°, 90°, 135°, 180° et 225°.(S'il vous plaît indiquer la direction de rotation et l'angle de sortie lors de la commande, un angle spécial doit être personnalisé).

Le mode d'entraînement du ventilateur est A (4#-6.3#) et D (7.1#-16#).

3- La structure.

Le 6.3# suivant est principalement composé d'une roue, d'un boîtier, d'une entrée d'air et d'autres parties de la distribution du moteur direct, le 7.1# ci-dessus comporte les parties ci-dessus en plus de la partie de transmission.

• Impélateur: des lames de type courbe avant sont adoptées, et la vitesse de circonférence maximale du bord extérieur du diffuseur de l'impulseur n'est pas supérieure 140 m/s.Après moulage de la roue par correction de l'équilibre dynamique et statique, excellente performance aérienne, haut rendement, fonctionnement stable et fiable.
• Casque: en tôle soudés en acier au carbone.
• Entrée d'air: l'entrée d'air est constituée d'une structure globale collectrice et raffinée, fixée sur la plaque de couverture avant par des boulons.
• Groupe de transmission: la partie de transmission est composée d'une broche, d'une boîte de roulement, d'un couple, etc. La broche est en acier de haute qualité;Toute la structure de la boîte de roulement adopte des roulements billes et est lubrifiée avec de l'huile mécanique.

4Je commande des instructions.

Lors de la commande, le numéro de la machine, la vitesse, le volume d'air, la pression de l'air, l'angle de sortie, la direction de rotation et les spécifications du modèle de moteur du ventilateur doivent être indiqués.

Le K.Les caractéristiques

• Le diamètre de l'impulseur: 80 3500 mm
• Vitesse de l'arbre principal: 760 2900 tr/min
• Plage de pression: 9000 25425 Pa
• Plage de débit: 3297 43305 m3/h
• Température de l'air: 20 1000 degrés Celsius

• Matériau: fonte, acier au carbone, acier inoxydable.

• Efficacité: 70% 90%

Fabricant de ventilateurs centrifuges ZR

Vue générale de l'usine.

Zhirong Blower Co., Ltd., qui a été fondée en 1985 et était autrefois une usine de fabrication de souffleurs appartenant l'État affiliée au ministère chinois de l'industrie des machines,est responsable de la conception et de la fabrication de souffleurs industriels pour les principaux projets de la NationNotre usine de 100 000 mètres carrés intègre des lignes de production de pointe et des machines de pointe, permettant une fabrication transparente de la conception des composants l'assemblage final.Une équipe de techniciens et d'ouvriers qualifiés respecte les normes internationales strictes de qualité chaque étape de la productionEngagés dans l'innovation et la durabilité, nous optimisons continuellement les processus pour fournir des solutions fiables et économes en énergie, consolidant ainsi notre position sur le marché mondial.

Portfolio de produits.
Notre gamme diversifiée de ventilateurs centrifuges répond des besoins industriels variés.tandis que les modèles inclinés vers l'arrière excellent dans les tches de réduction du bruit et d'économie d'énergieLes ventilateurs courbure avant résistent des températures extrêmes et conviennent aux processus de chauffage industriel.et les ventilateurs haute pression gèrent des opérations lourdes comme le transport de particulesChaque produit est soumis des tests rigoureux pour le volume d'air, la pression et la durabilité, garantissant une excellente performance dans les secteurs de la climatisation, de la fabrication et de la chimie.

Des services complets.
Nous accordons la priorité la satisfaction du client grce un support de bout en bout. Nos experts analysent les exigences du projet pour recommander des modèles de ventilateurs sur mesure, offrant des conseils techniques détaillés.Après achat, notre équipe après-vente 24 heures sur 24, 7 jours sur 7, fournit des conseils sur l'installation sur place, une formation en maintenance et un dépannage rapide.minimiser les temps d'arrêtNotre engagement en faveur de la transparence, de la réactivité et des partenariats long terme nous a valu la confiance de clients du monde entier.
