engrenage hélicoïdal simple en spirale en acier 20CrMnTi pour le réducteur de vitesse monté par axe
Number modèle:HG22083101
Point d'origine:La Chine
Quantité d'ordre minimum:1 morceau
Conditions de paiement:L/C, T/T, Western Union, D/P
Capacité d'approvisionnement:1000 morceaux/mois
Délai de livraison:50 jours
Contacter
Add to Cart
Fournisseur Vérifié
Zhengzhou China
Adresse:
Route du sud de Taihong 19# SongShan, Erqi Distict, Zhengzhou, Chine.
dernière connexion fois fournisseur:
dans 1 heures
Détails du produit
Profil de la société
Détails du produit

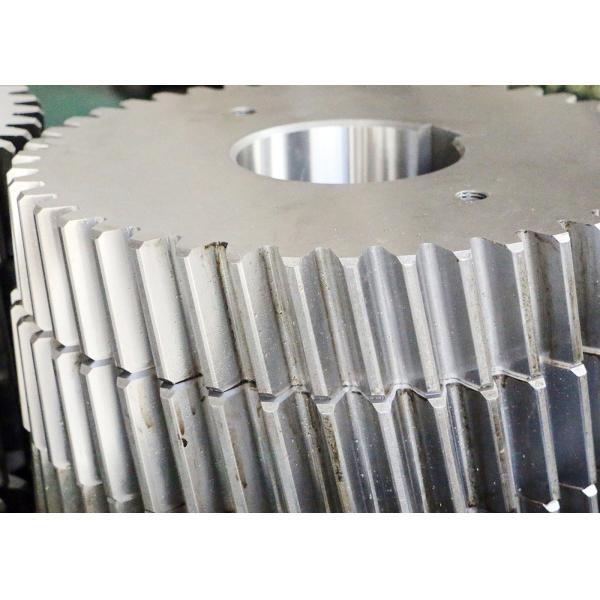

Acier frogé 20CrMnTi Acier engrenage hélicoïdal unique pour réducteur de vitesse monté sur l'arbre
1) Description des engins hélicoïdaux
Les engrenages hélicoïdaux sont un type d'engrenages cylindriques avec une trace de dent inclinée.
Comparés aux engrenages éperons, ils ont un rapport de contact plus élevé et se distinguent par leur silence, leur faible vibration et leur capacité transmettre une grande force.
Une paire d'engrenages hélicoïdaux a le même angle d'hélice mais la main d'hélice est opposée.
2) Caractéristique des engins hélicoïdaux
Les engrenages hélicoïdaux produisent une force de poussée axiale, il est donc souhaitable d'utiliser des roulements pour absorber cette force.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | L'appareil doit être équipé d'un dispositif de détection de l'eau. |
| Le grincement des dents | √ |
| Module (M) | 4 |
| Nombre de dents (Z) | 52 |
| Angle de pression (α) | 20° |
| Angle de plomb | La coutume |
| Grade de précision | 6 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
