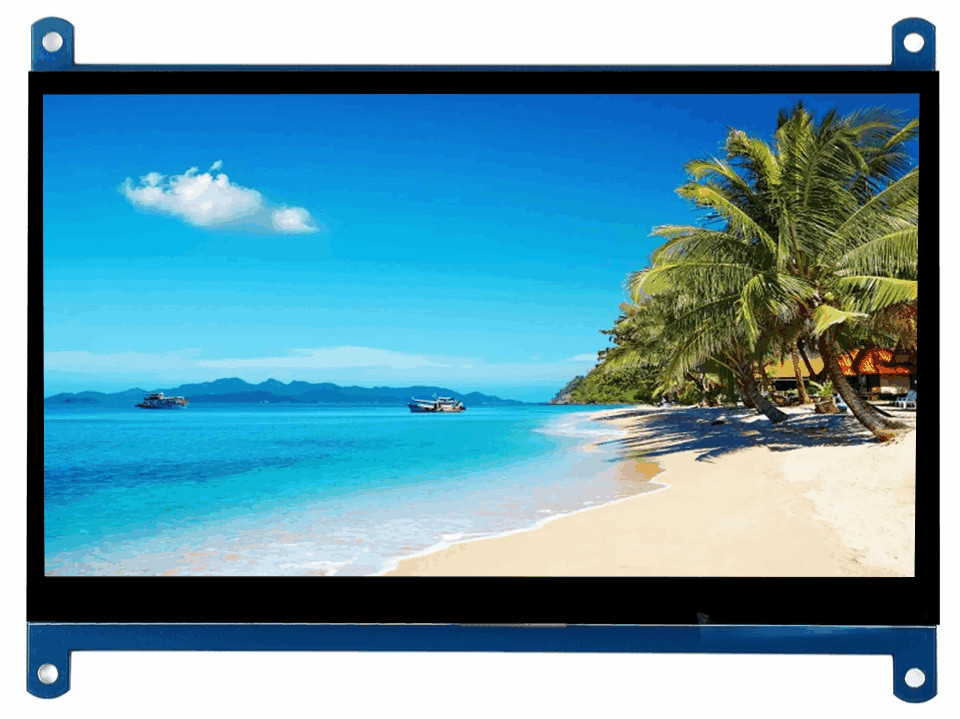

Raspberry PI 7 pouces HDMI TFT LCD Display avec écran tactile capacitif

Raspberry Pi LCD HDMI 7 pouces avec écran tactile capacitif

Description générale:

Écran LCD tactile capacitif de 7 pouces compatible avec Raspberry Pi 4B/3B+/3A+/2B/B+/A+/Zero/Zero W/WH/Zero 2W CM3+/4 Résolution 1024 × 600 HDMI IPS Faible consommation d'énergie Prend en charge Windows.

Caractéristiques:

Caractéristiques du PCT :

Exemples de connexion :

Travailler avec Raspberry Pi 4

Travailler avec Raspberry Pi 3B +

Travailler avec Raspberry Pi Zero W

Travailler avec un mini-ordinateur

Fonctionne avec Raspberry Pi :

Étape 1, Installer l'image officielle de Raspbian

1.Téléchargez la dernière image partir du téléchargement officiel.

2.Installez le système en suivant les étapes du didacticiel officiel.

Étape 2, modifiez le "config.txt"

Une fois la programmation de l'étape 1 terminée, ouvrez le fichier config.txt du répertoire racine de la carte TF et ajoutez le code suivant la fin du fichier, enregistrez et éjectez la carte Micro SD en toute sécurité :

max_usb_current=1

hdmi_force_hotplug=1

config_hdmi_boost=7

hdmi_group=2

mode_hdmi=87

lecteur_hdmi=1

hdmi_cvt 800 480 60 6 0 0 0

Étape 3, pilotez l'écran HDMI Display-B de 5 pouces avec le Raspberry Pi

Insérez la carte TF dans Raspberry Pi, connectez le Raspberry Pi et l'écran LCD par cble HDMI ;connectez le cble USB l'un des quatre ports USB de Raspberry Pi et connectez l'autre extrémité du cble USB au port USB de l'écran LCD ;puis alimentez Raspberry Pi;après cela, si l'affichage et le toucher sont OK, cela signifie que la conduite est réussie (veuillez utiliser le 2A complet pour l'alimentation).

Fonctionne avec PC :

1) Allumez le commutateur de rétroéclairage l'arrière de l'écran LCD.

2) Connectez le port TOUCH de l'écran LCD au port USB du PC.Attendez un instant, Windows reconnaîtra automatiquement la fonction tactile.

3) Connectez le port HDMI de l'écran LCD au port HDMI du PC et attendez environ 10 secondes pour voir l'affichage normal de l'écran LCD.

Liste de colisage:

1 écran tactile.
1 cble HDMI (50 cm)
1 cble USB (80 cm)

Attention:

1) Rangez-les dans un endroit sombre.Ne pas exposer au soleil ou une lumière fluorescente, maintenir la température entre 0°C et 35°C.

2) La surface du polariseur ne doit pas entrer en contact avec d'autres objets.

3) Stockez les modules LCD dans un sac en polyéthylène scellé.S'il est correctement scellé, le déshydratant n'est pas nécessaire.
