La puissance faible a isolé le convertisseur simple B03_S-1WR3 3.3VDC 1W de C.C de C.C a fixé la tension d'entrée
Number modèle:Série B03_S-1WR3
Point d'origine:La Chine
Quantité d'ordre minimum:100pcs
Conditions de paiement:T/T
Détails de empaquetage:Carton emballé
Tension d'entrée:3.3Vdc
Contacter
Add to Cart
Membre actif
Shenzhen China
Adresse:
5ème étage, bâtiment B10, 2ème zone industrielle de Fuqiao, rue de Fuhai, secteur de Bao'an, Shenzhen
dernière connexion fois fournisseur:
dans 25 heures
Détails du produit
Profil de la société
Détails du produit

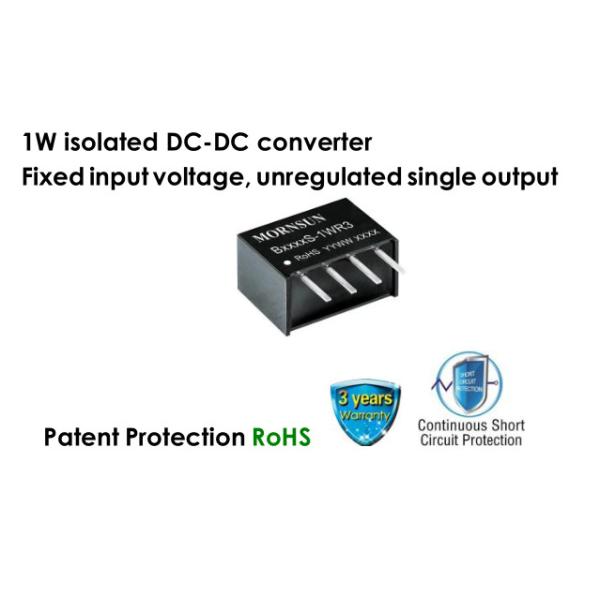

1W a isolé la tension d'entrée fixe de convertisseur de DC-DC, sortie unique non réglementé
Description
Les séries B03_S-1WR3 sont particulièrement conçues pour des applications où une tension d'isolement est exigée dans un système réparti d'alimentation d'énergie. Elles conviennent : circuits numériques purs, circuits analogues basse fréquence, circuits motivés par le relais et circuits de changement de données.
CARACTÉRISTIQUES
Protection continue de court-circuit
Courant d'entrée vide aussi bas comme 10mA
Température ambiante de température ambiante fonctionnante : -40℃ +105℃
Rendement élevé jusqu' 85%
Tension d'essai d'isolement d'entrée-sortie : 1.5k VOLTS CONTINU
Goupille- industriellement compatible
Caractéristiques
| Guide de sélection | ||||||
Certification |
Numéro de la pièce. | Tension d'entrée (volts continu) | Sortie | Efficacité de chargement complet (%) mn/type. | Maximum capacitif de charge (µF). | |
| Nominal (gamme) | Tension (volts continu) | Maximum (mA) actuel/mn. | ||||
-- | B0303S-1WR3 | 3,3 (2.97-3.63) | 3,3 | 303/30 | 75/79 | 2400 |
| B0305S-1WR3 | 5 | 200/20 | 78/82 | 2400 | ||
| B0309S-1WR3 | 9 | 111/11 | 81/85 | 1000 | ||
| B0312S-1WR3 | 12 | 83/8 | 78/82 | 560 | ||
| B0315S-1WR3 | 15 | 67/7 | 78/82 | 560 | ||
| B0324S-1WR3 | 24 | 42/4 | 80/84 | 220 | ||
| Caractéristiques d'entrée | ||||||
| Article | Conditions de fonctionnement | Mn. | Type. | Maximum. | Unité | |
Courant d'entrée (chargement/ vide complets) |
Entrée 3.3VDC | Sortie 3.3VDC | -- | 384/10 | 405/-- |
mA |
| D'autres ont produit | -- | 370/18 | 389/-- | |||
| Ondulation reflétée Current* | -- | 15 | -- | |||
| Tension de montée subite (1sec. maximum) | Entrée 3.3VDC | -0,7 | -- | 5 | Volts continu | |
| Filtre d'entrée | Filtre de capacité | |||||
| Prise chaude | Indisponible | |||||
| Note : * référez-vous aux notes d'application de convertisseur de DC-DC pour la description détaillée de la méthode actuelle reflétée d'essai d'ondulation. | ||||||
| Caractéristiques de sortie | ||||||
| Article | Conditions de fonctionnement | Mn. | Type. | Maximum. | Unité | |
| Exactitude de tension | Voir les courbes réglementaires de sortie (fig. 1) | |||||
Règlement linéaire | Changement de tension d'entrée : ±1% | Sortie 3.3VDC | -- | -- | 1,5 |
-- |
| D'autres ont produit | -- | -- | 1,2 | |||
Règlement de charge |
10%-100% charge | Sortie 3.3VDC | -- | 12 | 18 | |
| D'autres ont produit | -- | 8 | 15 | |||
Ondulation et Noise* | 20MHz largeur de bande | 3.3VDC/5VDC/9VDC/12VD Sortie de C/15VDC | -- | 30 | 75 |
mVp-p |
| Sortie 24VDC | -- | 50 | 100 | |||
| Coefficient de température | Chargement complet | -- | ±0.02 | -- | %/℃ | |
| Protection de court-circuit | Continu, auto-récupération | |||||
| Notes : * la méthode « de cble parallèle » est employée pour l'ondulation et l'essai de bruit, se rapportent svp des notes d'application de convertisseur de DC-DC pour l'information spécifique. | ||||||
| Caractéristiques mécaniques | |
| Matériel de cas | Plastique noir ; ignifuge et résistant la chaleur (UL94 V-0) |
| Dimensions | 11,60 x 6,00 x 10,16 millimètres |
| Poids | 1.3g (type.) |
| Méthode de refroidissement | Convection d'air libre |
