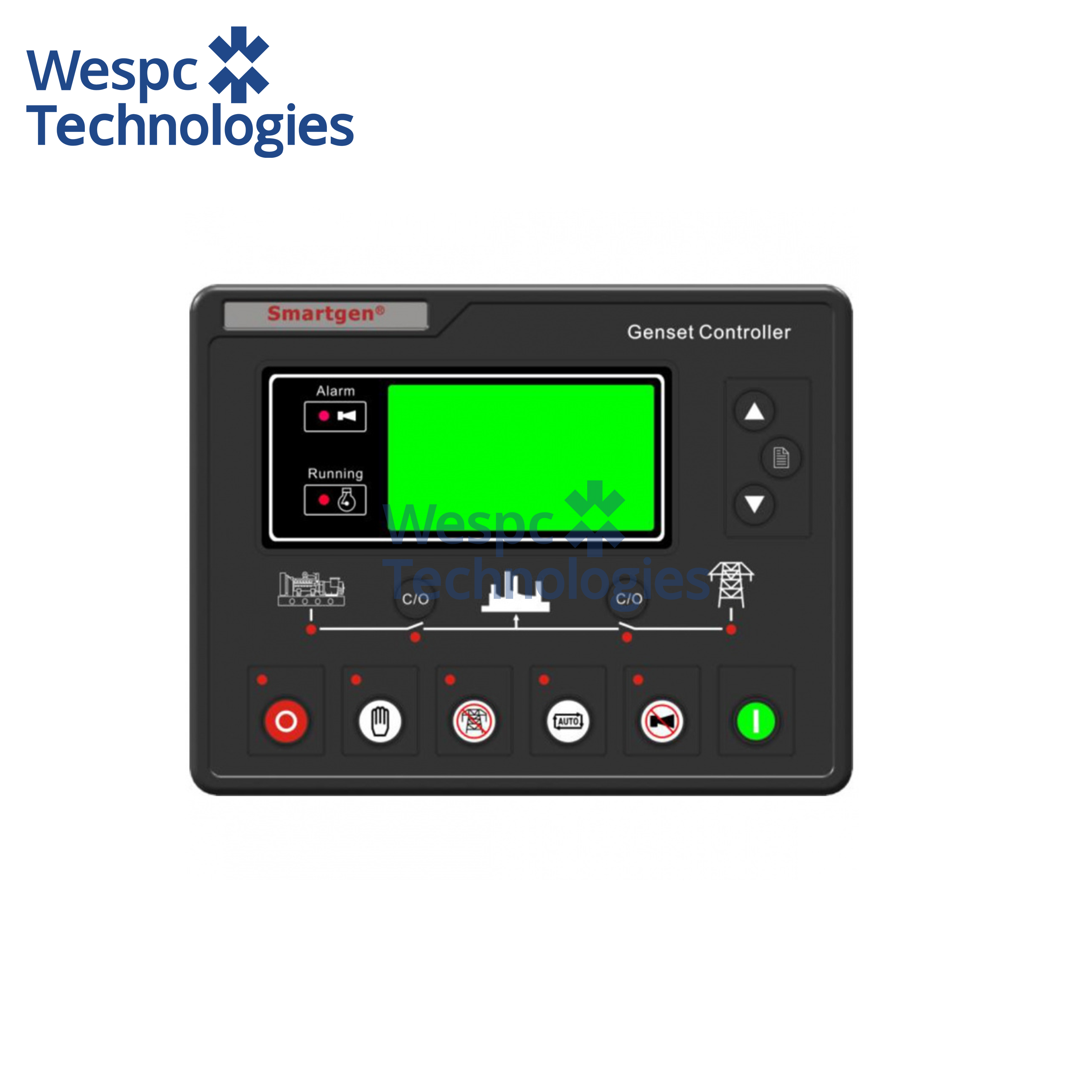

Tableau de commande de groupe électrogène diesel à démarrage automatique AMF Smartgen HGM7220N WESPC Original

Panneau de commande de groupe électrogène diesel démarrage automatique AMF HGM7220N Smartgen Original WESPC

Paramètres techniques :

Affichage LCD (132*64)
Panneau de commande Caoutchouc de silicone
Langue Chinois et anglais et autres
Entrée numérique 7
Sortie relais 8
Entrée analogique 5
AMF ●
Système CA 1P2W/2P3W/3P3W/3P4W
Fréquence de l'alternateur 50/60Hz
kW/Amp Détection et affichage ●
Interface de surveillance RS485
Interface programmable USB/RS485
RTC et journal des événements ●
Démarrage programmé du groupe électrogène ●
Maintenance ●
ULP ●
SMS ●
Alimentation CC CC(8-35)V
Dimensions du boîtier (mm) 197*152*47
Découpe du panneau (mm) 186*141
Température de fonctionnement. (-25~+70)℃

Aperçu du produit :

Les contrôleurs de groupe électrogène de la série HGM7200/7100A sont utilisés pour l'automatisation des groupes électrogènes et le système de contrôle de surveillance d'une seule unité afin d'obtenir un démarrage/arrêt automatique, une mesure des données, une protection d'alarme et « trois télécommandes » (télécommande, télémesure et télécommunication). Le contrôleur adopte un grand écran cristaux liquides (LCD) et une interface en chinois, anglais ou autres langues sélectionnables avec un fonctionnement facile et fiable.

Le contrôleur HGM7200/7100A adopte une technologie de microprocesseur 32 bits avec une mesure précise des paramètres, un réglage de la valeur fixe, un réglage de l'heure et un réglage du seuil, etc. La majorité des paramètres peuvent être définis l'aide du panneau avant et tous les paramètres peuvent être définis l'aide d'un PC (via le port USB) et peuvent être ajustés et surveillés l'aide des ports RS485. Il peut être largement utilisé dans un certain nombre de systèmes de contrôle automatique de groupes électrogènes avec une structure compacte, des connexions simples et une grande fiabilité.

PERFORMANCE ET CARACTÉRISTIQUES :

HGM7X10, Module de démarrage automatique, contrôle le groupe électrogène pour démarrer ou s'arrêter automatiquement par un signal de démarrage distance.

HGM7X20, Auto Main Failure, mises jour basées sur HGM7X10, en particulier pour le système automatique composé d'un générateur et du secteur.

Principales caractéristiques :

1. Avec CPU 32 bits basé sur ARM, matériel hautement intégré, nouveau niveau de fiabilité ;
2. LCD 132x64 avec rétroéclairage, interface multilingue (y compris l'anglais, le chinois ou d'autres langues) qui peut être choisie sur le site, ce qui facilite la mise en service pour le personnel de l'usine ;
3. Résistance l'usure et aux rayures du LCD améliorée grce l'acrylique écran dur ;
4. Panneau en silicone et boutons-poussoirs pour un meilleur fonctionnement dans un environnement haute température ;
5. Port de communication RS485 permettant la télécommande, la télémesure, la télécommunication via le protocole ModBus (contrôleur avec port RS485 uniquement) ;
6. Équipé de la fonction SMS (Short Message Service). Lorsque le groupe électrogène est en alarme, le contrôleur peut envoyer automatiquement des messages courts via SMS un maximum de 5 numéros de téléphone. En outre, l'état du générateur peut être contrôlé et vérifié l'aide de SMS (contrôleur avec port GSM uniquement) ;
7. Équipé d'un port CANBUS et peut communiquer avec le groupe électrogène J1939. Non seulement vous pouvez surveiller les données fréquemment utilisées (telles que la température de l'eau, la pression d'huile, la vitesse, la consommation de carburant, etc.) de la machine ECU, mais aussi contrôler le démarrage, l'arrêt, l'augmentation de la vitesse et la chute de vitesse via le port CANBUS (contrôleur avec port CAN Bus uniquement) ;
8. Convient aux systèmes triphasés 4 fils, triphasés 3 fils, monophasés 2 fils et biphasés 3 fils avec une tension de 120/240 V et une fréquence de 50/60 Hz ;
9. Collecte et affiche la tension triphasée, le courant, le paramètre de puissance et la fréquence du générateur ou du secteur.
10. Pour le secteur, le contrôleur dispose de fonctions de détection de surtension et de sous-tension, de surfréquence et de sous-fréquence, de perte de phase et de séquence de phases incorrecte ; Pour le générateur, le contrôleur dispose de fonctions de surtension et de sous-tension, de surfréquence et de sous-fréquence, de perte de phase, de séquence de phases incorrecte, de surpuissance et de puissance inverse, de surintensité.
11. 3 capteurs analogiques fixes (température, pression d'huile et niveau de liquide) ;
12. 2 capteurs configurables peuvent être définis comme capteur de température ou de niveau de carburant ;
13. Mesure et affichage précis des paramètres concernant le moteur,
14. Protection : démarrage/arrêt automatique du groupe électrogène, contrôle ATS (Auto Transfer Switch) avec une indication de défaut et une fonction de protection parfaites ;
15. Tous les ports de sortie sont des sorties relais ;
16. Réglage des paramètres : les paramètres peuvent être modifiés et stockés dans la mémoire EEPROM interne et ne peuvent pas être perdus même en cas de panne de courant ; la plupart d'entre eux peuvent être ajustés l'aide du panneau avant du contrôleur et tous peuvent être modifiés l'aide d'un PC via les ports USB ou RS485.
17. Plus de types de courbes de température, de pression d'huile, de niveau de carburant peuvent être utilisés directement et les utilisateurs peuvent définir eux-mêmes les courbes des capteurs ;
18. Plusieurs conditions de déconnexion de la manivelle (capteur de vitesse, pression d'huile, fréquence du générateur) sont facultatives ;
19. Large plage d'alimentation CC (8~35)V, adaptée différents environnements de tension de batterie de démarrage ;
20. Journal des événements et horloge en temps réel.
21. Démarrage et arrêt programmés du générateur (peuvent être définis pour démarrer le groupe électrogène une fois par jour/semaine/mois, avec ou sans charge ; peuvent également être définis comme hebdomadaire par le client, auquel cas les utilisateurs peuvent définir l'heure de démarrage séparément du lundi au dimanche) ;
22. Configuration de la sélectivité. Les utilisateurs peuvent choisir une configuration différente par le port d'entrée.
23. Peut être utilisé sur les groupes de pompage et comme instrument indicateur (l'indication et l'alarme ne sont activées que, le relais est inhibé) ;
24. Avec fonction de maintenance. Des actions (avertissement ou arrêt) peuvent être définies lorsque le délai de maintenance est dépassé ;
25. Tous les paramètres utilisent un réglage numérique, au lieu d'une modulation analogique conventionnelle avec un potentiomètre normal, plus de fiabilité et de stabilité ;
26. Niveau de sécurité étanche IP55 grce au joint en caoutchouc installé entre le boîtier du contrôleur et la façade du panneau ;
27. Les clips de fixation en métal permettent une parfaite dans un environnement haute température ;
28. Conception modulaire, boîtier en plastique ABS auto-extinguible, bornes de connexion enfichables et mode d'installation intégré ; structure compacte avec montage facile.
