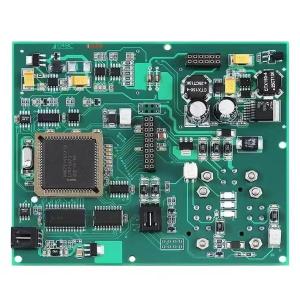

Carte PCB simple face à assemblage traversant prototype de 0,2 mm à 10 mm

Lieu d'origine:Chine

Quantité minimale de commande:1

Conditions de paiement:T/T

Délai de livraison:5 à 30 jours

Couche:2 à 64 couches

le matériel:FR4

Contacter

Add to Cart

DQS Electronic Co., Limited

Fournisseur Vérifié

Shenzhen China

Adresse: Parcs industriels Yasen, rue Baolong, district de Longgang, Shenzhen

dernière connexion fois fournisseur: dans 48 heures

Coordonnées du contact

Détails du produit Profil de la société

Détails du produit

Services d'assemblage traversant pour l'électronique grand public

4 lignes d'assemblage DIPQue sont les services d'assemblage traversant ?

Les services d'assemblage traversant impliquent le processus de montage de composants électroniques sur une carte de circuit imprimé (PCB) en insérant leurs broches travers des trous percés et en les soudant sur des pastilles situées de l'autre côté. Cette méthode est l'une des techniques d'assemblage de PCB les plus anciennes et les plus fiables, souvent utilisée pour les composants nécessitant des liaisons mécaniques solides ou des applications haute puissance.

* Principales caractéristiques des BGA Services d'assemblage :

1. Types de composants

- Composants traversants traditionnels : résistances, condensateurs, connecteurs, transformateurs et grands circuits intégrés.
- Technologie mixte : certaines PCB combinent des composants traversants (THT) et des composants montage en surface (SMT) pour plus de flexibilité.

2. Processus d'assemblage

- Insertion manuelle ou automatisée :
  - Manuelle : utilisée pour les prototypes ou la production en faible volume.
  - Automatisée (IA/Auto-Insertion) : des machines grande vitesse placent les composants pour la production de masse.
- Soudure la vague :
  - La PCB passe au-dessus d'une vague de soudure en fusion, liant toutes les broches traversantes en une seule fois.
- Soudure manuelle (pour la reprise/réparation) :
  - Utilisée pour les composants délicats ou les corrections après assemblage.

3. Avantages de l'assemblage traversant

- Liaisons mécaniques solides : idéal pour les environnements fortes contraintes (par exemple, automobile, aérospatiale).
- Meilleure dissipation thermique : convient aux composants haute puissance (par exemple, alimentations électriques).
- Prototypage et réparations plus faciles : les composants sont plus faciles remplacer que les CMS.

4. Défis

- Plus lent et plus cher que le SMT en raison des étapes de perçage et de soudure.
- Empreinte plus grande : pas idéal pour les conceptions ultra-compactes.

* Assemblage traversant vs. montage en surface (SMT):

Caractéristique	Assemblage traversant (THT)	Assemblage en surface (SMT)
Méthode de soudure	Soudure la vague ou soudure manuelle	Soudure par refusion
Taille des composants	Plus grand, plus volumineux	Plus petit, léger
Utilisation de l'espace PCB	Nécessite des trous percés	Aucun trou nécessaire (économise de l'espace)
Solidité	Haute stabilité mécanique	Moins robuste (sauf si collé)
Coût et vitesse	Plus lent, coût plus élevé	Plus rapide, plus rentable
Idéal pour	Applications haute puissance et haute fiabilité	Conceptions haute densité et compactes

DQS Electronic Group est l'une des principales sociétés EMS en Chine, nous fournissons la conception de PCB, la fabrication de PCB, le service d'assemblage de PCB et les tests. N'hésitez pas nous envoyer votre fichier Gerber pour obtenir un devis gratuit. Notre e-mail : sales@dqspcba.com

4 lignes d'assemblage DIPTechniqueParamètres Capacité d'assemblage de PCB

Article
Normal				Spécial	SMT
A Longueuret	spécification LongueurD	W) MinimumL≥50mm , W≥30mm L＜50mm	Maximum	L＜2mmMaximum	L≤800mm
		W) MinimumL≥50mm , W≥30mm L＜50mm	,	W≤460mmLe plus fin,	W＞500mmLe plus finT)
		T＜0.8mm Le plus épais	3.5mm	Le plus épais	4
		T＜0.8mm Le plus épais	*	T＞4.5mm Spécification des composants SMT	O
	utline D	imensionTaille minQ01005 (0,3 mm*0,2 mm)	Taille max	200	*
			125	Épaisseur des composants T≤15mm 6.5mm＜T≤15mm	Épaisseur des composants T≤15mm 6.5mm＜T≤15mm
			QFP,SOP,SOJ	(multi broches)	Espace min des broches
		0.4mm 0.3mm≤Pitch＜0.4mm	CSP/	BGA
		Espace min des billes 0.5mm	0.3mm≤Pitch＜0.5mmDIP	A	ssemblage
Spécification de la PCB Longueuret	Largeur( L*	W) MinimumL≥50mm , W≥30mm L＜50mm	Maximum	L≤1200mm, W≤450mm	L≥1200mm
		W) MinimumL≥50mm , W≥30mm L＜50mm	,	W≥500mmÉpaisseur(	T)Le plus fin0.8mm
		T＜0.8mm Le plus épais	3.5mm		T＞2mm
		T＜0.8mm Le plus épais	*	Champs d'application	Prototype PCBAPCBA de contrôle industriel

4 lignes d'assemblage DIPPCBA médicalPCBA automobile


PCBA électronique grand public	PCBA LED	PCBA de sécurité	*

Avantages de l'équipe DQS	Livraison temps :	Usines de PCBA possédées 15 000 ㎡	13 lignes SMT entièrement automatiques

4 lignes d'assemblage DIP

2. Qualité garantie :

- Normes IATF, ISO, IPC, UL
- Inspection SPI, AOI, rayons X en ligne
- Le taux de produits qualifiés atteint 99,9 %

3. Premium Service :Réponse votre demande en 24 h

- Système de service après-vente parfait
- Du prototype la production de masse
