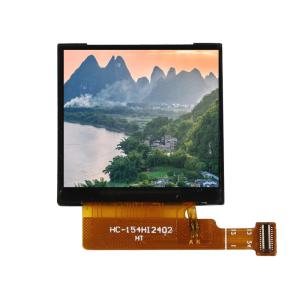

1.54 pouces 240x240 IPS Square Watch TFT Module d'écran LCD ST7789V SPI Affichage LCD avec écran tactile en option
Numéro de modèle:T-154HI2402
Lieu d'origine:Shenzhen en Chine
Quantité minimale de commande:500 pièces
Conditions de paiement:L/C,T/T
Capacité à fournir:300K/mth
Délai de livraison:8 à 12 jours ouvrables
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen China
Adresse:
Unité 901B, 9e étage, bloc D, bâtiment international Cai Fu Gang, rue Bao Yuan, district Bao An, Shenzhen, Chine
dernière connexion fois fournisseur:
dans 1 heures
Détails du produit
Profil de la société
Détails du produit
Module d'écran LCD TFT carré IPS de 1,54 pouces 240×240 pour montre
Module d'affichage LCD SPI ST7789V de haute qualité avec capacités d'écran tactile en option, conçu pour les applications de montres et les solutions d'affichage compactes.
Spécifications du produit
| Attribut | Valeur |
|---|---|
| Taille | 1.54TFT |
| Dimension | 31.52(L) × 33.72(H) × 1.90(T) mm |
| Zone active | 27.72 × 27.72 mm |
| Nombre de points | 240 × RVB × 240 |
| Type d'écran LCD | a-Si TFT |
| Direction de vision | TOUS |
| Circuit intégré de pilote | ST7789V |
| Type d'interface | SPI |
| Température de fonctionnement | -20℃ 70℃ |
| Température de stockage | -30℃ 80℃ |
| Type de rétroéclairage | 3 LED |
| Luminance | Personnalisable |
| Broches d'interface | 24PIN SPI/MCU |
| Options d'écran tactile | Sans TP/avec CTP |
| Services personnalisés | FPC, CTP (panneau tactile capacitif), RTP (panneau tactile résistif), définition des broches, emballage, carte HD-MI |
Caractéristiques techniques
L'écran utilise 3 lignes et 2 canaux pour une transmission efficace du signal et des performances d'affichage.
Spécifications électriques
Caractéristiques CC
| Élément | Symbole | Min | Typ | Max | Unité |
|---|---|---|---|---|---|
| Tension de porte du TFT activée | VGH | -- | 15 | -- | V |
| Tension de porte du TFT désactivée | VGL | -- | -10 | -- | V |
| Tension d'électrode commune du TFT | Vcom | -- | -1 | -- | V |
Caractéristiques CA
Reportez-vous aux SPÉCIFICATIONS du circuit intégré du pilote ST7789V pour les caractéristiques CA détaillées.
Conditions de fonctionnement typiques
| Élément | Symbole | Min. | Typ. | Max. | Unité |
|---|---|---|---|---|---|
| Tension d'alimentation analogique | VCI | 2.5 | 2.8 | 3.3 | V |
| Tension d'alimentation numérique | VDD | 2.5 | 2.8 | 3.3 | V |
| Tension d'alimentation E/S | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tension haute d'entrée | VIH | 0.8*IOVCC | - | IOVCC | V |
| Tension basse d'entrée | VIL | 0 | - | 0.2*IOVCC | V |
| Tension haute de sortie | VOH | 0.8*IOVCC | - | - | V |
| Tension basse de sortie | VOL | - | - | 0.2*IOVCC | V |
Caractéristiques du circuit de rétroéclairage
| Élément | Symbole | Min. | Typ. | Max. | Unité |
|---|---|---|---|---|---|
| Courant LED | IB | -- | 45 | 60 | mA |
| Tension LED | Vf | 2.8 | 3.0 | 3.2 | V |
| CIE X | X | 0.265 | 0.295 | 0.325 | |
| CIE Y | Y | 0.26 | 0.29 | 0.32 |
