Écran LCD 8 pouces TFT Affichage 1024×768 LVDS Interface TFT Écran couleur TFT Module LCD
Numéro de modèle:Le nombre total de personnes concernées par l'examen est fixé par le règlement (CE) no 1224/2009.
Lieu d'origine:Shenzhen en Chine
Quantité minimale de commande:Pas de MOQ
Conditions de paiement:L/C,T/T
Capacité à fournir:300K/mth
Délai de livraison:6 à 14 jours ouvrables
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen China
Adresse:
Unité 901B, 9e étage, bloc D, bâtiment international Cai Fu Gang, rue Bao Yuan, district Bao An, Shenzhen, Chine
dernière connexion fois fournisseur:
dans 1 heures
Détails du produit
Profil de la société
Détails du produit

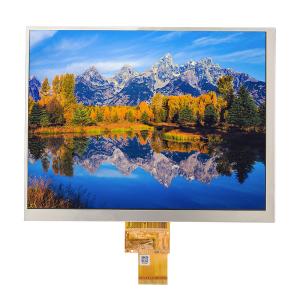

Écran TFT LCD 8 pouces 1024×768 Interface LVDS Module TFT LCD
couleur TFT
Spécifications du produit
| Attribut | Valeur |
|---|---|
| Type d'écran LCD | 8 pouces |
| Résolution | 1024(horizontal)×768(Vertical) |
| Fabricant de verre | Innolux |
| Interface | 40PIN LVDS |
| Type de connecteur | Connecteur |
| Profondeur de couleur | 16.7M |
| Type de technologie | a-Si |
| Pas de pixel (mm) | 0.1583×0.1583 |
| Configuration des pixels | R.G.B. Stripe |
| Mode d'affichage | Normalement noir |
| Direction de vision | TOUS |
| LCM (L×H×P)(mm) | 174×136×2.5 |
| Zone active (mm) | 162.05×121.54 |
| Nombre de LED | 30LEDS |
| Luminance | 400cd/m² |
| Température de stockage | -30~+80(℃) |
| Température de fonctionnement | -20~+70(℃) |
Description du produit
Écran LCD TFT de 8 pouces avec une résolution de 1024×768 et une interface LVDS. Ce module d'affichage couleur de haute qualité propose des dimensions, des interfaces et des spécifications personnalisables. Disponible avec des capacités tactiles capacitifs ou résistifs en option.
Configuration des broches
| Non | Symbole | Description |
|---|---|---|
| 1 | VCOM | Tension commune |
| 2 | VDD | Alimentation 3.3V |
| 3 | VDD | Alimentation 3.3V |
| 4 | NC | Non connecté |
| 5 | RESET | Broche de réinitialisation globale Active low entre l'état de réinitialisation Suggérer de connecter avec une réinitialisation RC Normalement tiré vers le haut (R=100K,C=1UF) |
| 6 | STBYB | Mode veille, normalement tiré vers le haut STBYB="1", contrôle de synchronisation, le pilote source s'éteindra, toutes les sorties sont high-Z |
| 7 | GND | Masse du système |
| 8 | RXIN0- | Entrée de données différentielles LVDS négatives |
| 9 | RXIN0+ | Entrée de données différentielles LVDS positives |
| 10 | GND | Masse du système |
Options de personnalisation
- Personnalisation FPC
- Panneau tactile capacitif (CTP)
- Panneau tactile résistif (RTP)
- Personnalisation de la définition des broches
- Solutions d'emballage personnalisées
- Intégration de la carte HD-MI
Contactez-nous pour d'autres spécifications ou exigences personnalisées - nous serons heureux de répondre vos besoins.
