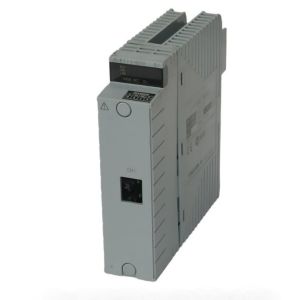

Module de communication Ethernet Yokogawa ALE111-S50 modèle ALE111

Module de communication Ethernet Yokogawa ALE111-S50 modèle ALE111

Ce document décrit le module de communication Ethernet modèle ALE111 utilisé avec une station de contrôle de sécurité (SCS) pour effectuer la communication Modbus. En utilisant la fonction de communication Modbus slave du SCS, les données du SCS peuvent être définies ou référencées par le Modbus master qui est un système séparé du SCS via un module de communication Ethernet. Ce module de communication Ethernet peut être monté sur les unités de contrôle de sécurité SSC60□ et SSC50□ et sur le SNB10D. les unités de nud de sécurité qui sont connectées aux unités de contrôle de sécurité par bus ESB

Les spécifications

• Interface de couche physique IEEE 802.3 10BASE-T demi-duplex

• Méthode de connexion Point point

• Connecteur RJ-45

• Vitesse de transmission 10 Mbps

• Chaîne de transmission couple tordu de 100 ohms (non blindée)

• Distance de transmission 1 segment, 100 m (entre SCS et autres systèmes, ou SCS et HUB)

• Méthode d'installation Monté sur SSC60 ′, SSC50 ′ ou SNB10D (*2)

• Nombre de ports Un port

• Contrôle de l'accès aux médias CSMA/CD

• Fonctions de communication Modbus fonction de communication esclave

• Consommation de courant 0,5 A
