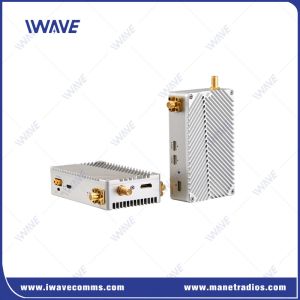

16km SDI HDMI UAV Video Link Full HD Transmission d'image numérique avec télémétrie Mavlink

Lieu d'origine:La Chine

Quantité minimale de commande:2units

Détails de l'emballage:Boîte de carton standard

Délai de livraison:5 à 8 jours ouvrables

Conditions de paiement:L/C, D/P, T/T

Capacité à fournir:500000 par mois

Contacter

Add to Cart

IWAVE COMMUNICATIONS CO.,LTD

Fournisseur Vérifié

Shanghai Shanghai China

Adresse: No.858 Longhua East Road, district de Huangpu, Shanghai, Chine

dernière connexion fois fournisseur: dans 26 heures

Coordonnées du contact

Détails du produit Profil de la société

Détails du produit

Système de transmission d'images numériques 16 km SDI HDMI Full HD avec télémétrie Mavlink

Définition

Le système de transmission d'images numériques FPM-8416S est une base de liaison vidéo UAV Full HD de 14 16 km basée sur la technologie COFDM.Il transmet un flux vidéo 1080P 30fps 80ms faible latence et un flux vidéo 720P 60fps 50ms latenceLa technologie IWAVE FHSS permet de réduire les interférences dans ses bandes de fréquences.
En plus du flux vidéo, le lien vidéo FPM-8416S permet également de transmettre les données de contrôle de vol jusqu' 16 km avec le flux vidéo.Il fonctionne bien avec Pixhawk Mission Planner et QGround.
L'unité aérienne du FPM-8416S ne pèse que 130 grammes (4.6 oz).

Principales caractéristiques

● Entrées et sorties HDMI et SDI
● Sortie de flux vidéo 1080p60
● 16 km de l'air au sol ((800 MHz)
● 14 km de l'air au sol ( 1,4 GHz)
● La latence est inférieure 80 ms pour 1080P 60
● La latence est inférieure 50 ms pour 720P 60
● Compression/décompression vidéo H.264 et H.265

● Port Ethernet 1*100 Mbps pour la transmission de données TCPIP/UDP
● Port TTL série 2* pour la TELEMETRIE MAVLINK
● Omni-antenne pour les unités aérienne et terrestre
● chiffrement vidéo AES128
● Opération 800 MHz ou 1,4 GHz pour éviter les interférences
● Réception de la diversité et commutation dynamique des antennes

● Télécommande

FPM-8416S Uav Video Link a deux ports série bidirectionnels pour se connecter avec Pixhawk.Donc vous pouvez utiliser FPM-8416S pour obtenir simultanément vidéo du drone et contrôler le drone via Mission Planner et QGround sur le sol.
● Opération en bande de 800 MHz et 1,4G
Deux options de fréquence 800 MHz et 1,4 GHz pour éviter la congestion du signal 2,4 GHz.

● Multiplexage orthogonal codé par division de fréquence (COFDM)
Éliminer efficacement les interférences de plusieurs voies lors de la transmission longue distance et permettre la liaison de transmission vidéo du drone FPM-8416S d'avoir une forte stabilité longue portée.

● FHSS pour l'anti-interférence
En ce qui concerne la fonction de saut de fréquence, l'équipe IWAVE a son propre algorithme et mécanisme.
Pendant le fonctionnement, l'émetteur vidéo numérique UAV FPM-8416S calcule et évalue en interne la liaison actuelle en fonction de facteurs tels que la résistance du signal reçu RSRP, le rapport signal-bruit SNR,et taux d'erreur de bits SERSi sa condition de jugement est remplie, il effectuera un saut de fréquence et sélectionnera un point de fréquence optimal de la liste.

● Transmission cryptée
Le lien vidéo FPM-8416S utilise AES128 pour le cryptage vidéo pour éviter que quelqu'un intercepte votre flux vidéo sans autorisation.

Différents ports

La liaison vidéo numérique FPM-8416S est équipée d'un port HDMI, un port SDI,deux ports LAN et un port série bidirectionnel par lequel les utilisateurs peuvent obtenir un flux vidéo Full HD et contrôler le vol avec Pixhawk en même temps.

Application du projet

Les émetteurs vidéo de drones sans fil sont le pilote de drones il pour les applications critiques telles que le renseignement, la surveillance et la reconnaissance.En plus de ça.L'émetteur vidéo COFDM pour les drones joue également un rôle important dans l'industrie des procédés et de l'exploitation minière, la livraison de drones, les inspections des infrastructures et les premiers intervenants pour permettre une décision plus rapide et plus efficace.

Spécification

800 MHz	806 826 MHz
1.4 GHz	1428 1448 MHz
Largeur de bande	8 MHz
Puissance RF	0.6 watts
Portée de transmission	800 MHz: 16 km. 1400 MHz: 14 km.
Antenne	800 MHz	TX: Omni Antenne/longueur de 25 cm/ 2 dB RX: Omni Antenne/longueur de 60 cm/6 dB
	1.4 GHz	TX: Omni Antenne / 35cm Longueur / 3,5 dB RX: Omni Antenne/longueur 60 cm/5dbi
Taux de transmission	3 Mbps (HDMI ou SDI vidéo stream, Ethernet signal et partage de données série)
Taux de baud	115200bps (réglable)
Sensitivité	-106@4Mhz
Algorithme de tolérance de défaut sans fil	Correction d'erreur FEC avant en bande de base sans fil / correction d'erreur super codec vidéo
La latence de bout en bout	La latence pour le codage + la transmission + le décodage720P/60 <50 ms1080P/60 <80 ms
Temps de reconstruction du lien	Le taux de change
Modulation	Le QPSK de liaison montante ou de liaison descendante
Compression vidéo	Je ne sais pas.264
Espace de couleur vidéo	4:2:0 (option 4:2Les résultats
Le chiffrement	AES128
Heure de début	15s
Le pouvoir	Pour les appareils commande numérique:
Interface	Les interfaces sur Tx et Rx sont les mêmes ●Entrée/sortie vidéo: Mini HDMI×1 ●Entrée/sortie vidéo: SDI ((SMA) × 1 ●Interface d'entrée de puissance × 1 ●Interface de l'antenne: SMA×2 ●Sériel×1: (tension: +-13V ((RS232), 0~3.3V ((TTL) ●Ethernet: 100 Mbps x 3
Indicateurs	●Le pouvoir ● Connexion sans fil ● Indicateur de mise en place
Consommation d'électricité	Le nombre de cycles est indiqué. Rx: 6 W
Température	●Travail: -40 °C + 85 °C ● Conservation: -55 +100°C
Dimension	La valeur de la valeur de l'échantillon doit être supérieure ou égale :
Le poids	Tx/Rx: 130 g
Conception de boîtier métallique	Technologie CNC/enveloppe en double alliage d'aluminium
	Concasse en double alliage d'aluminium
	Autres engins de fabrication

Je suis désolée.

Profil de la société

Qui sommes-nous?

IWAVE a son siège social Shanghai. C'est une entreprise entrepreneuriale de haute technologie qui se consacre depuis 16 ans la production et la R&D des communications mobiles et des technologies d'application.IWAVE se concentre sur la recherche et le développement de produits de technologies de communication sans fil telles que la 4G, 5G (en cours de recherche) et MESH.Il a mis en place un système de technologie de produit mature et a développé avec succès une série de produits, y compris les stations de base de série de réseau de base 4G/5G et de réseau privé sans fil 4G/5G- ainsi que des produits de réseaux ad hoc sans fil MESH, etc.

Le système de communication IWAVE est conçu sur la base des normes technologiques LTE.tels que les protocoles de couche physique et d'interface aérienne, afin de le rendre plus adapté la transmission de réseau sans contrôle central de la station de base.

Le réseau LTE standard original nécessite la participation et le contrôle des stations de base et des réseaux de base en plus des terminaux.Maintenant, chaque nud de nos appareils de réseau topologie étoile et les appareils de réseau MESH est un nud terminalCes nuds sont plus légers et conservent de nombreux avantages de la technologie LTE originale.Il présente également d'autres avantages que LTE, tels qu'une large couverture., une utilisation élevée du spectre, une sensibilité élevée, une bande passante élevée, une faible latence et un contrôle dynamique de la puissance.

Comparée la liaison sans fil normale, telle que le pont sans fil ou d'autres appareils basés sur la norme wifi, la technologie LTE a une structure de sous-frame, la vitesse de transmission de données de liaison ascendante et descendante n'est pas la même.Cette caractéristique permet une plus grande souplesse dans l'application des produits de liaison sans filParce que le débit de données de liaison ascendante et descendante peut être ajusté en fonction des besoins réels du service.

Outre les séries de produits développées par IWAVE, elle est également en mesure d'intégrer les ressources de produits en amont et en aval de l'industrie.basé sur des produits industriels 4G/5G développés par l'entreprise, IWAVE intègre des produits terminaux sans fil et des plateformes d'applications industrielles,en fournissant ainsi des terminaux - stations de base - réseaux de base - produits personnalisés de bout en bout et solutions industrielles pour les plateformes d'applications industriellesL'IWAVE se concentre sur le service aux partenaires industriels nationaux et étrangers, tels que les domaines de communication industriels spéciaux tels que les ports de parc, l'énergie et les produits chimiques, la sécurité publique, les opérations spéciales,et sauvetage d'urgence.

IWAVE est également une manufacture en Chine qui développe, conçoit et produit des appareils de communication sans fil déploiement rapide, des solutions, des logiciels,Modules OEM et appareils de communication sans fil LTE pour systèmes robotiques, les véhicules aériens sans pilote (UAV), les véhicules terrestres sans pilote (UGV), les équipes connectées, la défense gouvernementale et d'autres types de systèmes de communication.

Les produits IWAVE offrent un déploiement rapide, un débit élevé, une forte capacité NLOS, une communication ultra longue portée aux utilisateurs mobiles sans dépendre d'une infrastructure fixe.

IWAVE maintient un contact étroit avec nos conseillers militaires du gouvernement et différents utilisateurs finaux sur le terrain pour améliorer constamment la qualité et les performances du produit.

Votre équipe est-elle déterminée se concentrer sur l'industrie des communications?

L'année 2008 a été une année désastreuse pour la Chine. En 2008, nous avons souffert d'une tempête de neige dans le sud de la Chine, d'un tremblement de terre de 5,12 Wenchuan, d'un incendie de 9,20 Shenzhen, d'inondations, etc.La catastrophe ne nous a pas seulement rapprochés mais nous a aussi fait réaliser que la haute technologie est la viePendant les opérations de sauvetage d'urgence, la technologie de pointe peut sauver plus de vies, en particulier le système de communication qui est étroitement lié au succès ou l'échec de l'ensemble du sauvetage.Parce que les catastrophes détruisent toujours toute l'infrastructure, ce qui rend le sauvetage plus difficile.

la fin de 2008, nous commençons nous concentrer sur le développement du système de communication d'urgence de déploiement rapide.Nous menons la localisation grce la fiabilité des équipements avec une forte capacité NLOSNous fournissons principalement le système de communication de déploiement rapide l'armée,agences gouvernementales et industries.
