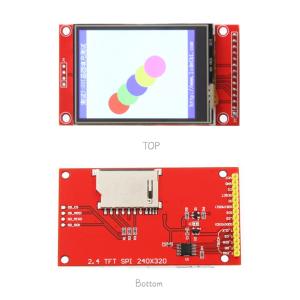

Module d'écran LCD TFT 2,4 pouces ILI9341 SPI 320*240 avec carte PCB
Numéro de modèle:MSP2401/MSP2402
Lieu d'origine:Guangdong, Chine
Quantité minimale de commande:1
Conditions de paiement:T/T, Western Union, MoneyGram, Paypal ou tout autre moyen de paiement
Capacité à fournir:200K/Month
Délai de livraison:7 jours ouvrables
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen China
Adresse:
305, bâtiment A1, troisième zone industrielle, communauté Huaide, rue Fuyong, district Bao'an, Shenzhen, Chine
dernière connexion fois fournisseur:
dans 47 heures
Détails du produit
Profil de la société
Détails du produit
Module LCD TFT SPI de 2,2 pouces / 2,4 pouces / 2,8 pouces / 3,2 pouces / 3,5 pouces / 4,0 pouces avec carte PCB
Options :
Module LCD SPI de 2,2 pouces sans tactile ; écran du module SPI de 2,2 pouces avec RTP
Module LCD SPI de 2,4 pouces sans tactile ; écran du module SPI de 2,4 pouces avec RTP
Module LCD SPI de 2,8 pouces sans tactile ; écran du module SPI de 2,8 pouces avec RTP
Module LCD SPI de 3,2 pouces sans tactile ; écran du module SPI de 3,2 pouces avec RTP
Module LCD SPI de 3,5 pouces sans tactile ; écran du module SPI de 3,5 pouces avec RTP
Module LCD SPI de 4,0 pouces sans tactile ; écran du module SPI de 4,0 pouces avec RTP
Description générale
MSP2401/MSP2402est un module d'affichage cristaux liquides (LCD) TFT-LCD a-Si de type transmissif (affichage cristaux liquides transistors couche mince en silicium amorphe), qui est composé d'un panneau TFT-LCD, d'un circuit de commande et d'une unité de rétroéclairage. La taille du panneau est de 2,4 pouces et la résolution est de 240x320. Module LCD TFT a-Si de haute qualité d'image. La fonction d'affichage partiel de l'écran est disponible. Les modes veille et veille sont disponibles pour économiser de l'énergie.
Description du produit
* Écran couleur de 2,4 pouces, prend en charge l'affichage de 65 000 couleurs, affiche des couleurs riches
* Résolution 320X240, fonction tactile en option
* En utilisant le bus série SPI, il ne faut que quelques E/S pour éclairer l'écran
* Facile développer l'expérience avec l'emplacement pour carte SD
* Fournir un programme d'exemple riche
* Normes de processus de qualité militaire, travail stable long
terme
* Fournir un support technique de pilote sous-jacent
Paramètres du produit
| Nom | Paramètre |
| Couleur d'affichage | Couleur RVB 65K |
| UGS | MSP2401/MSP2402 |
| Taille de l'écran | 2,4 (pouces) |
| Type | TFT |
| Circuit intégré du pilote | ILI9341 |
| Résolution | 320*240 (pixels) |
| Interface du module | Interface SPI 4 fils |
| Zone active (zone AA) | 36,72x48,96 (mm) |
| Taille du PCB du module | 77,18x42,72 (mm) |
| Température de fonctionnement | -20 °C~70 °C |
| Température de stockage | -30 °C~80 °C |
| Tension d'alimentation VCC | 3,3 V~5 V |
| Tension du port E/S logique | 3,3 V (TTL) |
| Consommation d'énergie | déterminer |
| Poids brut (emballage compris) | 22 (g) |
Définition de l'interface
| Numéro | Étiquette de broche | Description |
| 1 | VCC | Entrée d'alimentation 5 V/3,3 V |
| 2 | GND | Masse |
| 3 | CS | Signal de sélection de puce LCD, activation de niveau bas |
| 4 | RESET | Signal de réinitialisation LCD, réinitialisation de niveau bas |
| 5 | DC/RS | niveau haut : registre, niveau bas : données |
| 6 | SDI/MOSI | Signal de données d'écriture du bus SPI |
| 7 | SCK | Signal d'horloge du bus SPI |
| 8 | LED | si non contrôlé, connecter 3,3 V toujours allumé |
| 9 | SDO/MISO | Signal de données de lecture du bus SPI, si vous n'avez pas besoin de la fonction de lecture, vous ne pouvez pas le connecter |
